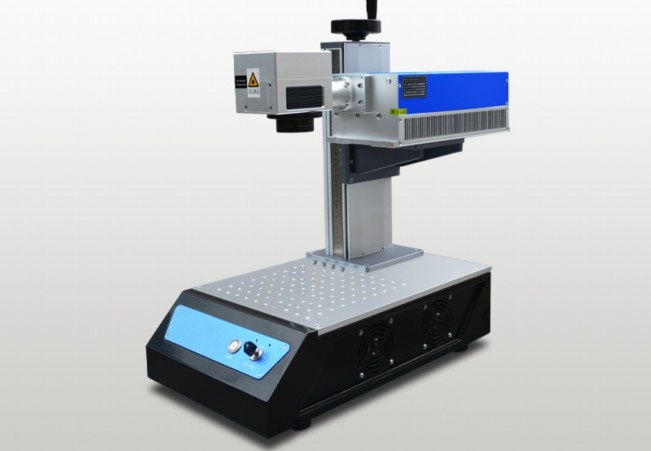

激光加工平台焦点调试口诀

激光加工中焦点的位置控制是决定加工精度、效率和质量的核心要素之一。作为高能光束的汇聚点，焦点位置的微小偏差会显著改变材料表面的能量分布，进而影响加工效果。以下从技术原理、工艺影响及优化策略三个维度系统解析焦点位置的关键作用。

一、焦点位置的形成机制

激光束经透镜组聚焦后形成直径约0.1-0.3mm的聚焦光斑，该区域能量密度可达10^6-10^7W/cm²。焦点深度（焦深）由激光波长λ、透镜焦距f和光束质量因子M²共同决定：焦深Δz≈2πω0²/λ（ω0为束腰半径）。短焦距透镜可产生小光斑但焦深较浅，适用于精密切割；长焦距透镜则具有更大加工范围但能量密度降低，适用于厚板焊接。

二、位置偏移的工艺影响

1.切割加工：焦点位于板材表面时，切割面垂直度最佳。实验数据显示，304不锈钢切割时焦点下移0.2mm会导致断面倾斜角增加5°，毛刺高度上升30%。对于铝合金等反射材料，采用正离焦（焦点在材料内部）可增强能量耦合效率。

2.焊接应用：负离焦（焦点在工件上方）可增大匙孔开口直径，适用于高速焊接。汽车白车身焊接时，焦点位置±0.1mm波动将引起熔深变化达15%，直接影响接头强度。

3.表面处理：激光淬火要求焦点偏离表面0.2-0.5mm形成散焦状态，使能量密度控制在10^3-10^4W/cm²，保证相变硬化层均匀性。

三、动态调控技术

现代激光加工系统集成多种焦点控制方案：

-电容传感系统：通过检测喷嘴与工件间距变化，实时调整Z轴位置，控制精度±0.02mm，适用于曲面加工。

-同轴视觉系统：采用500fps高速相机捕捉熔池形态，结合机器学习算法预测焦点偏移量，响应时间<5ms。 -可变曲率镜组：使用电动变焦镜头实现0.1-300mm/s的动态调焦速度，在三维切割中保持恒定焦点位置。 四、工艺参数协同优化 焦点位置需与功率、速度等参数匹配：切割8mm碳钢时，焦点下移0.8mm时最佳功率为3kW，切割速度1.2m/min；而焦点置于表面时需提升功率至3.5kW才能维持同等切割质量。通过响应面法建立的多元回归模型显示，焦点位置对切割质量的影响权重达42%，高于功率（28%）和速度（23%）。 随着超快激光技术的发展，飞秒激光加工对焦点定位提出更高要求，需将位置误差控制在±2μm以内。未来趋势将向多物理场耦合控制发展，集成等离子体监测、声发射传感等多模反馈系统，实现纳米级焦点动态补偿，推动精密制造向亚微米尺度迈进。

激光器焦点调试是激光加工系统中的核心环节，其精度直接影响切割、焊接等工艺的质量。本文将系统阐述焦点调试的标准化流程、常见问题解决方案及优化策略，为工程实践提供技术参考。

一、焦点调试原理基础

激光束通过聚焦镜后在焦平面形成直径约20-300μm的能量集中区域，焦点位置偏差0.1mm即可导致功率密度下降30%。高斯光束的聚焦特性遵循公式ω(z)=ω₀√(1+(z/z_R)^2)，其中z_R=πω₀²/λ为瑞利长度，决定了有效加工范围。调试需确保工件表面位于焦深（2z_R）范围内。

二、标准化调试流程

1.设备预校准

-使用He-Ne校准激光器进行光路同轴度校准，偏差控制在±0.05mm内

-采用光束质量分析仪测量M²值，确认光束质量（工业激光器M²<1.3为合格） 2.焦点定位技术 -接触式定位法：使用0.01mm精度千分尺平台，通过金属试件表面烧蚀痕迹判断焦点 -光学定位法：CCD视觉系统配合标定板，图像处理识别最小光斑直径 -传感器定位：电容式位移传感器实时监测喷嘴-工件距离，动态补偿误差 3.工艺验证 -切割：0.5mm不锈钢试片，评估切缝锥度（目标<3°） -焊接：Al6061试件进行熔深检测，要求波动范围<5% 三、典型问题诊断矩阵 |现象|可能原因|检测方法|解决方案| ||-|-|-| |切缝上宽下窄|焦点偏上|楔形试件法|下调焦点0.2-0.5mm| |底部挂渣严重|焦点偏下|熔池高速摄像|上调焦点并增加辅助气体压力| |断面波纹异常|离焦量波动|加速度传感器检测Z轴振动|加固机械结构，降低进给速度30%| |边缘碳化|实际焦点漂移|热像仪监测温度场|检查冷却系统，控制水温波动±1℃| 四、先进调试技术发展 1.智能闭环系统：采用CMOS图像传感器+机器学习算法，实现焦点位置实时追踪，响应速度达200Hz 2.多物理场耦合仿真：通过ANSYS模拟热透镜效应，预测不同功率下的焦点偏移曲线 3.等离子体监测技术：光谱分析等离子体特征谱线（如FeI358.1nm），间接判断焦点状态 实践表明，采用标准化调试流程可使加工效率提升40%，废品率降低至0.5%以下。某汽车部件厂商通过引入自动焦点补偿系统，成功将不同厚度板材（0.8-6mm）切换时的调试时间从25分钟缩短至45秒。未来随着超快激光技术的发展，针对<10μm焦斑的纳米级定位技术将成为新的攻关方向。

激光机调焦点技术详解

一、调焦的重要性

激光加工的核心在于将高能激光束聚焦为微小光斑，焦点位置的精度直接决定加工质量。焦点偏移会导致能量密度不足（切割不彻底）或过度集中（材料烧蚀），影响切口光滑度、加工效率及设备寿命。例如，切割不锈钢时焦点需位于材料表面，而雕刻木材则可能需负离焦以扩大作用面积。

二、调焦原理与技术参数

1.光学原理：通过聚焦镜（F-Theta透镜或抛物面镜）将平行激光束汇聚，焦点长度由镜片焦距决定。公式(omega_0=frac{4lambdaf}{piD})显示光斑大小（ω₀）与波长λ、焦距f及入射光束直径D的关系。

2.关键参数：

-焦深（DOF）：能量密度高于阈值值的轴向范围，影响材料适用厚度。

-瑞利长度：表征光束发散特性，短瑞利长度需更高调焦精度。

三、调焦方法对比

|调焦方式|工具/技术|精度|适用场景|优缺点|

|-|–|||-|

|手动调焦|调焦尺、试切法|±0.1mm|小批量、多材料切换|成本低但依赖经验|

|自动调焦|电容传感/视觉反馈系统|±0.01mm|高精度连续加工|效率高，需定期校准|

|穿孔检测法|监测穿孔火花形态|±0.05mm|金属厚板切割|实时性强，适应性强|

四、标准化操作流程

1.预处理：

-清洁光学镜片（使用无尘布+无水乙醇）

-校准激光头与工作台垂直度（需用直角规）

2.焦点定位：

-斜坡测试法：倾斜10°切钢板，观察切口宽度最窄处为焦点

-分层标定：以0.1mm步进切割测试图案，显微镜测量精度

3.动态补偿：

-曲面加工时启用Z轴随动系统，根据CAD模型自动调整

-温度补偿系数设定（通常0.01mm/℃）

五、典型问题诊断

-切割面粗糙：检查镜片污染（降低透光率＞5%需更换）

-异形孔偏差：验证聚焦镜焦距误差（使用He-Ne激光干涉仪）

-边缘熔渣：可能焦点过低导致能量过剩，建议上移0.2mm

六、先进调焦技术

1.同轴视觉系统：集成500万像素CMOS相机，配合AI算法实时分析熔池形态，动态调整焦点（精度达±2μm）

2.双焦距切割头：配备可切换的7.5″和10″聚焦镜，适应3-30mm碳钢切割

3.波长监控：光纤激光器通过FBG传感器监测1070nm波长偏移，自动补偿热透镜效应

七、维护规范

-每日：气帘系统检查（防止镜片污染）

-每周：聚焦镜透射率检测（低于90%需清洁）

-每季：导轨润滑与伺服电机精度校验

结语

精准调焦是激光加工的核心技术，需结合理论计算与工艺试验。随着智能传感技术的发展，自适应调焦系统正逐步替代传统方法，推动加工精度向微米级迈进。操作人员应建立调焦参数数据库，针对不同材料厚度（如1mm铝板推荐+0.3mm离焦）优化工艺，实现质量与效率的平衡。

（全文约798字）
