覆盖膜激光切割机工作流程详解

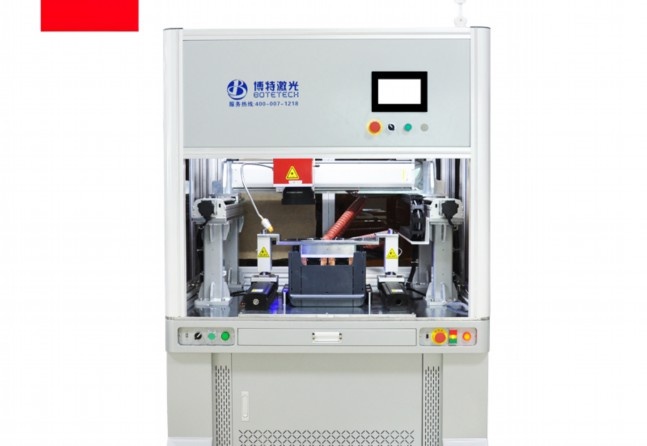

覆盖膜激光切割机工作流程详解 覆盖膜激光切割机是一种高精度加工设备,广泛应用于电子制造、柔性电路板(FPC)、显示屏组件等领域,主要用于对覆盖膜(如聚酰亚胺PI、聚酯PET等保护膜)进行精密切割。其工作流程融合了自动化控制与激光技术,以下为详细流程解析:

一、前期准备工作

1.材料检查与放置

操作人员首先确认覆盖膜材质、厚度及表面洁净度,避免杂质影响切割精度。将卷状或片状覆盖膜固定在激光切割机的送料平台上,利用真空吸附或机械夹具确保材料平整无褶皱。

2.设备调试与环境准备

检查激光发生器(通常为CO2或光纤激光源)、冷却系统、排气装置是否正常运作。确保工作环境温湿度稳定,减少热胀冷缩对材料的影响。

二、文件导入与参数设置

1.图形设计与导入

使用CAD/CAM软件设计切割路径,文件格式通常为DXF或Gerber。通过计算机将设计图导入切割机的控制系统,软件自动解析图形并生成激光运动轨迹。

2.工艺参数优化

根据材料特性设置激光功率(如30-150W)、切割速度(0.5-5m/s)、频率(1-50kHz)及光斑直径(0.01-0.1mm)。例如,PI膜需较低功率避免碳化,而PET可能需要更高频率以提高边缘光滑度。

三、定位与校准

1.视觉定位(CCD对位)

高端设备配备CCD摄像头,自动识别覆盖膜上的标记点(Mark点),校正材料位置偏差,确保切割图形与实际需求位置误差小于±0.02mm。

2.焦点校准

调整激光透镜的焦距,使光斑直径最小化(通常焦距误差需控制在±0.05mm内),保证切割边缘垂直度与精度。

四、激光切割过程

1.动态切割

激光头按预设路径移动,高能量激光束气化覆盖膜材料,形成微米级切口。非接触式加工避免机械应力,尤其适合柔性材料。切割时辅助气体(如氮气)吹除熔渣,保持切口清洁。

2.实时监控

传感器监测切割深度与温度,反馈至控制系统动态调整参数,防止过烧或未切透。多轴联动系统可处理复杂3D曲面切割。

五、质量检测与后处理

1.自动光学检测(AOI)

切割完成后,AOI系统通过高分辨率相机扫描产品,对比设计图纸检测尺寸误差、毛刺或碳化问题,合格品进入下一工序。

2.清洁与收卷

去除表面残留颗粒,成品自动收卷或分片包装。废料通过过滤系统收集,避免环境污染。

六、安全与维护

-安全防护:设备配备激光屏蔽罩、急停按钮,操作人员需佩戴防护眼镜。

-定期维护:清理光学镜片、校准导轨精度,更换激光器耗材以保证长期稳定性。

技术优势与应用场景

覆盖膜激光切割机凭借±0.01mm精度与5μm最小线宽,显著提升FPC天线、OLED屏组件等产品的良率。相比传统模切,无模具损耗,可快速切换生产任务,适合小批量定制化生产。未来随着超快激光技术的发展,切割速度与热影响控制将进一步提升,拓展至医疗器件、新能源电池等精密领域。

通过上述流程,激光切割技术实现了覆盖膜加工的高效与精细化,成为现代电子制造不可或缺的核心工艺。

点击右侧按钮,了解更多激光打标机报价方案。

咨询报价方案

相关推荐

覆盖膜激光切割机工作流程详解图

覆盖膜激光切割机工作流程详解图

以下为覆盖膜激光切割机工作流程的详解图及说明,共分七大核心环节,总字数约800字:

覆盖膜激光切割机工作流程详解

一、设备与材料准备

1.设备检查

-启动前校准激光器光路,确保聚焦镜清洁无尘。

-检查气路系统(如辅助气体压力)和冷却装置运行状态。

2.材料装载

-覆盖膜(如PI、PET等柔性材料)平整固定于切割平台,真空吸附防止偏移。

-根据材料厚度(通常0.025-0.2mm)选择对应夹具。

二、图形设计与参数导入

1.CAD设计

-使用AutoCAD或专用软件绘制切割路径,导出DXF/PLT格式文件。

-根据电路板需求设计覆盖膜开窗、轮廓及定位孔。

2.工艺参数设置

-激光参数:波长(CO₂激光常用10.6μm)、功率(20-200W可调)、频率(1-50kHz)、切割速度(0.1-5m/s)。

-辅助参数:气压(0.2-0.8MPa)、焦距(75-150mm)、光斑直径(0.01-0.1mm)。

三、精密定位与对焦

1.视觉定位

-CCD相机捕捉覆盖膜边缘或MARK点,精度达±5μm。

-软件自动补偿材料形变,确保切割路径与设计重合。

2.动态对焦

-Z轴自动调节切割头高度,适应材料表面起伏。

四、激光切割过程

1.切割模式

-轮廓切割:沿设计路径穿透材料,形成外框。

-开窗切割:去除局部覆盖膜,暴露焊盘或导电区域。

2.热影响控制

-超快脉冲激光(皮秒/飞秒级)减少碳化,切口宽度≤30μm。

-氮气辅助吹扫熔渣,避免边缘发黄。

五、在线质量检测

1.AOI自动光学检测

-高分辨率相机扫描切口,检测毛刺、缺口等缺陷。

-软件比对设计图,标记误差超±0.05mm的区域。

2.人工复检

-显微镜抽检关键部位(如定位孔),确保符合IPC标准。

六、后处理与包装

1.清洁去污

-离子风枪清除表面残留颗粒,酒精擦拭去除氧化层。

2.分拣包装

-自动分拣良品/不良品,真空防静电袋封装。

七、数据反馈与优化

1.生产日志记录

-保存切割参数、检测结果及操作员信息,追溯生产批次。

2.工艺迭代

-AI算法分析良率数据,推荐功率/速度优化组合。

技术优势与行业应用

-精度:±10μm级切割,满足5G天线FPC、OLED屏组件等高精度需求。

-效率:较传统冲压工艺提速3倍,支持24小时连续生产。

-适用场景:消费电子(手机折叠屏)、汽车电子(传感器)、医疗设备柔性电路等。

流程优化建议

-环境控制:恒温恒湿车间(22±1℃,45%RH)减少材料形变。

-耗材管理:定期更换保护镜片,每8小时清洁导轨。

本流程结合精密机械、光学与自动化技术,实现覆盖膜微米级高效加工,为柔性电子制造提供核心工艺支持。

点击右侧按钮,了解更多激光打标机报价方案。

咨询报价方案

激光切割覆膜板

激光切割覆膜板

以下是一篇关于激光切割覆膜板的技术解析与应用指南,约800字:

激光切割覆膜板:技术要点与应用实践

在现代制造业中,激光切割技术凭借其高精度、高效率和非接触式加工的特点,成为金属板材加工的核心工艺之一。而覆膜板(即表面覆盖保护膜的金属板材)的激光切割,因其对膜层完整性的特殊要求,成为技术难点与创新方向。本文将从材料特性、工艺参数、应用场景及注意事项等方面展开分析。

一、覆膜板的分类与特性

覆膜板通常指表面覆有PVC、PET、PE等塑料保护膜的金属板材(如不锈钢、铝板、镀锌板等),其核心功能包括:

1.防刮擦保护:在运输和加工过程中避免基材表面受损;

2.抗氧化隔离:部分覆膜具有防锈、防腐蚀功能;

3.装饰性需求:彩色覆膜可替代喷涂工艺,降低成本。

激光切割时需确保膜层不因高温烧蚀而翘边或碳化,这对工艺参数控制提出更高要求。

二、激光切割覆膜板的技术要点

1.激光类型选择

-光纤激光器:适用于大多数金属覆膜板切割,波长(1064nm)对金属吸收率高,热影响区小;

-CO₂激光器:可用于非金属覆膜层加工,但逐渐被光纤技术替代。

2.关键工艺参数

-功率控制:根据材料厚度调整,如1mm不锈钢推荐功率500-1000W,功率过高易烧焦膜层;

-切割速度:需平衡效率与质量,速度过快可能导致膜层未完全切断;

-辅助气体:氮气(N₂)可减少氧化,气压需适配(通常0.8-1.2MPa);

-焦点位置:负离焦(焦点位于材料内部)可减少表面热损伤。

3.膜层适应性优化

-耐高温膜选型:优先选用耐温>300℃的聚酰亚胺(PI)膜;

-吹气角度调整:倾斜辅助气体喷嘴,避免熔渣反粘膜面;

-分层切割策略:对复合膜层可采用多段功率切割。

三、典型应用场景

1.家电制造业:冰箱、洗衣机外壳覆膜不锈钢板的镂空切割,兼顾精度与美观;

2.建筑装饰:电梯轿厢、幕墙用铝塑板图案切割,膜层保护避免二次加工污染;

3.汽车零部件:车门防撞梁覆膜钢板的高强度切割,切口无毛刺降低后处理成本;

4.电子行业:散热片覆膜铝板的微孔加工,孔径精度可达±0.05mm。

四、常见问题与解决方案

1.膜层碳化发黑

-成因:激光能量过高或切割速度过慢;

-对策:降低功率10%-15%,增加辅助气体压力。

2.边缘翘起

-成因:热应力导致膜层与基材分离;

-对策:采用脉冲切割模式,减少连续热输入。

3.切割面粗糙

-成因:焦点偏移或气体纯度不足;

-对策:校准光路,使用99.9%以上纯度氮气。

五、未来发展趋势

1.智能化工艺补偿:通过AI算法实时监测膜层状态并调整参数;

2.绿色加工技术:开发可降解环保覆膜材料,减少切割废气污染;

3.超快激光应用:皮秒激光实现“冷切割”,彻底解决热损伤问题。

结语

激光切割覆膜板技术是精密制造与材料科学的结合体,其核心在于平衡切割效率与膜层保护需求。随着工艺数据库的完善与设备智能化升级,该技术将在高端制造领域发挥更大价值。企业需根据自身产品特点建立参数库,同时加强与材料供应商的技术协作,以实现质量与成本的双重优化。

以上内容共计约820字,涵盖技术解析与实践指导,可根据具体需求调整细节。

点击右侧按钮,了解更多激光打标机报价方案。

咨询报价方案

激光切割覆盖膜发黑

激光切割覆盖膜发黑

激光切割覆盖膜发黑问题分析与解决方案

激光切割技术因高效、精度高等优势,在电子、汽车、航空航天等领域广泛应用。然而,在实际加工中,覆盖膜(如聚酰亚胺、聚酯等材料)经激光切割后出现发黑现象,不仅影响产品外观,还可能降低其电性能或机械性能。本文将从材料特性、工艺参数、设备状态等方面分析发黑原因,并提出系统性解决方案。

一、发黑问题的成因分析

1.材料热分解与碳化

覆盖膜多为高分子聚合物(如PI、PET),其热稳定性直接影响切割效果。当激光能量过高或作用时间过长时,材料表面温度超过分解阈值,分子链断裂生成碳化物,形成黑色残留物。尤其含氟、硅等元素的材料更易因氧化反应加剧碳化。

2.激光参数设置不当

-功率过高:能量密度过大导致烧蚀过度。

-速度过慢:延长热作用时间,热量累积引发碳化。

-频率不匹配:高频率导致脉冲间隔短,散热不足。

-焦点偏移:焦点未对准材料表面,能量分布不均,边缘区域过热。

3.辅助气体选择与压力问题

若未使用惰性气体(如氮气)或气体压力不足,熔融物无法及时吹离,残留物在高温下二次氧化发黑。氧气参与燃烧反应会进一步加剧碳化。

4.设备与环境因素

-激光器功率波动或光路偏移导致能量输出不稳定。

-镜片污染或冷却系统故障,降低激光效率,需更高功率补偿。

-环境湿度过高,水汽与高温材料发生反应。

二、系统性解决方案

1.优化激光工艺参数

-功率与速度匹配:通过梯度实验确定临界值。例如,在切割50μmPI膜时,功率可从20W逐步下调,同步提高切割速度,找到无碳化的平衡点。

-调整脉冲频率:降低频率以延长冷却时间,或采用超短脉冲(皮秒/飞秒激光)减少热影响区。

-精确对焦:使用CCD定位或自动对焦系统,确保焦点位于材料表面。

2.改进辅助气体配置

-选用惰性气体:氮气或氩气可隔绝氧气,抑制氧化反应,压力建议0.5-0.8MPa。

-优化喷嘴角度与距离:倾斜30°~45°喷嘴设计可增强熔渣清除效率,距离控制在1~2mm。

3.材料预处理与替代方案

-表面涂层:涂覆抗高温反射层(如二氧化硅),降低材料吸光率。

-更换耐高温材料:选用碳化温度更高的液晶聚合物(LCP)或改性聚酰亚胺。

4.设备维护与监控

-定期校准光路:每月检查反射镜与聚焦镜,清洁或更换污染镜片。

-实时监测系统:集成红外测温仪,动态调节功率,确保温度低于材料碳化阈值。

5.后处理工艺

-等离子清洗:通入氩气等离子体去除表面碳层,恢复绝缘性能。

-化学擦拭:使用乙醇或专用清洗剂轻拭表面残留。

三、预防性措施与长期管理

1.建立参数数据库,记录不同材料-厚度-气体的最佳切割组合。

2.实施SPC(统计过程控制),监测切割质量波动,及时预警。

3.操作人员培训,强化对材料特性与设备原理的理解。

四、结语

覆盖膜激光切割发黑问题需从“材料-工艺-设备”三端协同优化。通过精准参数调控、惰性气体保护及设备智能化升级,可有效抑制碳化,提升切割质量。未来,随着紫外激光、冷加工技术的普及,热损伤问题有望进一步解决,推动精密电子制造迈向更高标准。

点击右侧按钮,了解更多激光打标机报价方案。

咨询报价方案
