覆盖膜激光切割机技术参数

以下是一份关于覆盖膜激光切割机的详细技术参数表，内容约800字，供参考：

覆盖膜激光切割机技术参数表

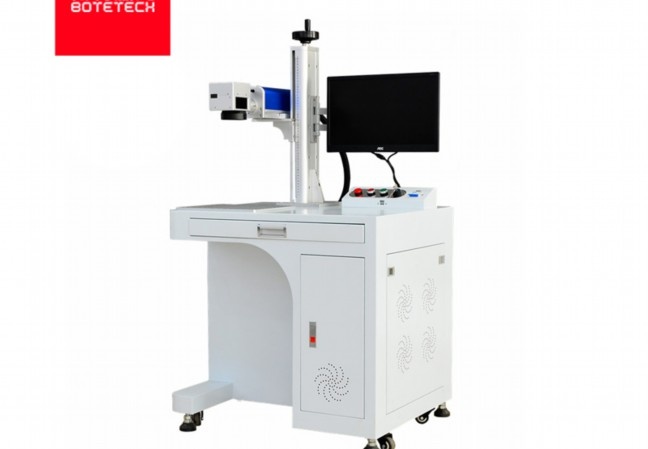

一、设备概述

覆盖膜激光切割机是一种高精度加工设备，专为柔性电路板（FPC）覆盖膜、绝缘材料、薄膜类材料的精密切割而设计。其采用非接触式激光加工技术，适用于PI（聚酰亚胺）、PET（聚酯）、覆盖膜（Coverlay）等材料的微米级切割，广泛应用于消费电子、汽车电子、医疗设备等领域。

二、核心技术参数

1.激光系统

-激光类型：紫外激光（UVLaser）/光纤激光（FiberLaser）

-激光波长：355nm（紫外）/1064nm（光纤）

-激光功率：10W-30W（可调，根据材料厚度适配）

-脉冲频率：20kHz-200kHz

-光斑直径：≤20μm（最小切割线宽达0.01mm）

2.加工精度

-定位精度：±0.005mm

-重复定位精度：±0.003mm

-最小切割孔径：0.05mm

-加工速度：0-1000mm/s（可编程调节）

3.运动系统

-传动方式：高精度直线电机/伺服电机

-行程范围：X/Y轴300mm×300mm（标准，可定制至600mm×600mm）

-最大加速度：2G

-平台平整度：±0.01mm

4.切割参数

-适用材料厚度：0.01mm-0.2mm（覆盖膜典型厚度）

-切割深度控制：支持分层切割，精度±0.005mm

-边缘质量：无毛刺、碳化，热影响区（HAZ）≤10μm

5.软件与控制系统

-操作系统：Windows10/11

-控制软件：自主研发切割软件，支持AutoCAD/DXF/G-Code文件导入

-视觉定位：CCD自动对焦+视觉定位系统（精度±0.01mm）

-兼容性：支持多层材料叠切与异形轮廓切割

6.环境要求

-电源：AC220V±10%，50/60Hz，功率≤3kW

-工作温度：15°C-30°C

-湿度：30%-70%RH（无冷凝）

-冷却方式：风冷/水冷（根据激光功率配置）

三、设备优势

1.高精度加工：采用紫外激光冷加工技术，减少热应力，确保材料无变形。

2.高效生产：支持多工位自动切换，可选配自动上下料系统，提升产能。

3.灵活适配：软件可预设多种材料切割参数库，支持快速切换生产任务。

4.稳定性强：模块化设计，关键部件（激光器、振镜）寿命≥20,000小时。

四、安全与认证

-安全防护：全封闭加工仓+防爆观察窗，配备急停按钮、激光安全联锁装置。

-认证标准：符合CE、FDA激光安全认证，通过ISO9001质量管理体系。

五、典型应用领域

1.FPC覆盖膜切割：精准开窗、轮廓成型，适用于手机/平板柔性电路板。

2.绝缘材料加工：PI膜、FR4材料的微孔与异形切割。

3.精密标签切割：电子元件保护膜、医用标签的高效加工。

六、售后服务

-保修期：整机1年，激光器2年（非人为损坏）。

-技术支持：24小时在线响应，提供现场安装、操作培训及工艺优化服务。

七、选配功能

1.自动除尘系统（减少切割残渣）

2.在线质量检测（AI视觉缺陷识别）

3.真空吸附平台（固定超薄材料）

备注：以上参数为通用型号配置，具体可根据客户需求定制化调整。

此参数表全面覆盖了设备性能、应用场景及服务保障，适用于技术选型或采购参考。如需进一步优化细节，可补充具体品牌型号或行业特殊要求。

覆盖膜激光切割机是一种高精度加工设备，广泛应用于柔性电路板（FPC）、电子元件、薄膜材料等领域的精密切割。其技术参数直接影响设备的性能和适用范围，以下是主要技术参数的详细解析：

一、激光系统参数

1.激光器类型

-CO2激光器：波长10.6μm，适用于PI（聚酰亚胺）、PET等有机材料切割，穿透性强，成本较低。

-紫外激光器（UV）：波长355nm，适用于高精度切割（如覆盖膜开窗），热影响区小，适合超薄材料（如12μm覆盖膜）。

-光纤激光器：适用于金属或复合材料切割，但在覆盖膜领域应用较少。

2.激光功率

-常规功率范围：10W-100W，根据材料厚度选择。例如，30WCO2激光器可切割50μmPI膜，而高精度UV激光器功率通常为3W-15W。

3.脉冲频率

-紫外激光器频率可达20-200kHz，高频脉冲可提升切割边缘质量，减少碳化。

二、加工精度参数

1.定位精度

-行业标准：±5μm至±10μm，采用高精度光栅尺或磁栅尺反馈系统。

2.重复定位精度

-通常≤±3μm，依赖直线电机或精密丝杠传动系统。

3.最小线宽/孔径

-UV激光器可实现15-30μm微孔加工，满足FPC覆盖膜开窗需求。

三、运动控制系统

1.运动平台

-行程范围：常见机型工作台尺寸为300×300mm至600×600mm，支持定制大尺寸（如800×1200mm）。

-运动速度：直线速度可达1000mm/s，加速度1.5G以上，提升加工效率。

2.传动结构

-直线电机：无接触传动，速度高、寿命长，适合高频加工。

-精密丝杠：成本较低，适用于中小功率设备。

3.对焦系统

-自动对焦功能，Z轴调节精度±2μm，适应材料厚度变化（如25-125μm覆盖膜）。

四、软件与兼容性

1.控制软件

-支持AutoCAD、Gerber文件导入，具备路径优化、尖角补偿等功能。

-可视化界面实时监控切割状态，支持多任务队列处理。

2.CCD视觉定位

-高分辨率摄像头（如500万像素）实现靶标自动识别，定位精度±5μm，适用于带Mark点的覆盖膜加工。

3.数据接口

-标配Ethernet、USB3.0，部分机型支持工业总线协议（如Profinet）。

五、加工能力参数

1.适用材料

-覆盖膜类型：PI、PET、FR4、铜箔复合材料等。

-材料厚度：通常支持0.01-0.5mm，特殊机型可处理1mm以上多层材料。

2.切割速度

-CO2激光切割PI膜（50μm）速度可达300-800mm/s，UV激光精细切割速度约为100-300mm/s。

3.热影响区（HAZ）

-UV激光HAZ＜10μm，CO2激光HAZ约20-50μm，需根据产品要求选择。

六、环境与安全

1.除尘系统

-集成负压吸尘装置，过滤精度0.1μm，防止切割烟尘污染。

2.安全防护

-符合CE或GB标准，配备激光防护罩、急停按钮、光栅感应等多重保护。

3.功耗与冷却

-整机功率3-10kW，采用风冷或水冷系统（紫外激光需恒温冷却）。

七、设备扩展性

1.多光路配置

-双头激光系统可同步加工，效率提升50%以上。

2.自动化集成

-支持对接机械手自动上下料，实现24小时无人化生产。

总结

覆盖膜激光切割机的技术参数需根据具体应用场景选择：

-高精度需求（如5G天线模组）优先选择紫外激光+CCD定位机型；

-大批量生产可选用CO2激光+双头系统提升效率；

-材料兼容性、设备稳定性及售后服务亦是选型关键因素。

以上参数综合决定了设备的加工能力、成本效益及长期使用价值，用户需结合自身生产需求进行综合评估。

以下是覆盖膜激光切割机的技术参数详解，内容涵盖核心配置、性能指标及适用场景，供参考：

一、激光系统参数

1.激光类型

-CO₂激光器：波长10.6μm，适用于非金属材料（如PI、PET覆盖膜、胶层等）；

-光纤激光器：波长1.06μm，适用于金属/非金属复合材料（如铜箔+PI的柔性电路板）。

-紫外激光器：波长355nm，用于高精度微孔加工，最小孔径可达20μm。

2.激光功率

-常规功率范围：30W-200W（根据材料厚度调整）；

-高功率机型（200W以上）支持多层材料高速切割。

3.脉冲频率

-可调范围：1kHz-100kHz，高频模式提升切割边缘光滑度。

二、机械与运动系统

1.加工精度

-定位精度：±0.01mm；

-重复定位精度：±0.005mm；

-最小线宽：0.05mm（支持精细线路成型）。

2.运动平台

-行程范围：标准机型600mm×600mm，可定制至1200mm×2400mm；

-传动方式：高精度直线电机/伺服电机+滚珠丝杠；

-最大速度：轴向移动速度≥1000mm/s，空移速度2000mm/s。

3.承重能力

-工作台承重≥50kg（兼容大型卷材或批量加工）。

三、切割性能参数

1.切割厚度

-非金属覆盖膜：0.01mm-2mm（如12μmPI膜）；

-金属+非金属复合材料：≤0.5mm（铜箔+胶层）。

2.切割速度

-PI/PET膜：100-800mm/s（视功率和厚度而定）；

-铜箔（18μm）：50-200mm/s（需光纤激光器）。

3.切缝质量

-切口宽度：≤0.1mm（无碳化、毛边）；

-热影响区（HAZ）：≤20μm（紫外激光机型更优）。

四、辅助系统

1.视觉定位

-CCD相机分辨率：500万像素，支持Mark点自动识别（精度±0.005mm）；

-自动对焦功能：Z轴行程±5mm，适应材料厚度波动。

2.除尘系统

-集成负压吸尘装置，过滤精度0.3μm（符合工业洁净度标准）。

3.冷却系统

-水冷机恒温精度±1℃，确保激光器长时间稳定运行。

五、软件与控制

1.操作系统

-嵌入式工控系统，支持Windows/Linux平台。

2.软件功能

-兼容DXF、Gerber、AI等文件格式；

-自动路径优化、共边切割功能（节省材料15%-30%）；

-实时能量闭环控制，确保切割一致性。

3.联网支持

-支持工业4.0协议（如ModbusTCP/IP），可接入MES系统。

六、安全与环保

1.防护等级

-全封闭式防护罩（IP54标准），配备激光安全联锁装置。

2.能耗

-整机额定功率：3kW-8kW（待机功耗＜1kW）。

3.噪音

-运行噪音≤75dB（符合CE/OSHA标准）。

七、选型建议

-电子行业：紫外激光机型适合FPC覆盖膜开窗、盲孔加工；

-汽车电子：CO₂激光器可处理厚胶层和绝缘膜；

-批量生产：选配自动上料机+分拣装置，提升效率30%以上。

以上参数为行业通用标准，实际选型需结合材料特性及产能需求，建议通过打样测试验证设备匹配度。
