PCB在线镭雕与COB镭雕机的区别

在电子制造行业中，激光雕刻（镭雕）技术已成为不可或缺的工艺，用于在印刷电路板（PCB）和芯片封装上实现高精度标记，以确保产品的可追溯性、防伪和美观。随着电子设备向小型化、高密度化发展，PCB在线镭雕和COB（Chip-on-Board）镭雕机作为两种常见的激光雕刻解决方案，各自在特定应用中发挥着关键作用。

本文将详细探讨PCB在线镭雕与COB镭雕机的定义、工作原理、应用场景、优缺点以及主要区别，并附上5个常见问题解答（FAQ），以帮助读者全面理解这两种技术。

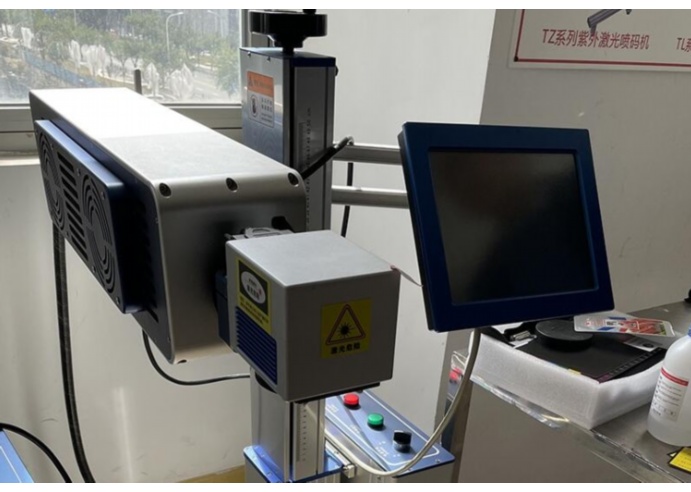

PCB在线镭雕概述

PCB在线镭雕是一种集成在PCB生产线上的激光雕刻技术，它利用高能量激光束直接在PCB表面进行非接触式标记。这种技术通常用于在PCB上刻印文字、图形、条形码或序列号，以满足生产追溯、质量控制和品牌标识的需求。PCB在线镭雕系统通常由激光源、扫描振镜、控制系统和传送带组成，能够实现高速、自动化的标记过程。其工作原理基于激光与材料相互作用：激光束聚焦在PCB表面（通常是铜、锡或阻焊层），通过烧蚀、氧化或变色效应形成永久性标记。

这种标记方式具有高分辨率（可达微米级）、耐磨损和环保等优点，因为它无需化学试剂或物理接触，减少了污染和机械损伤风险。

PCB在线镭雕的应用非常广泛，涵盖消费电子、汽车电子、工业控制和通信设备等领域。例如，在智能手机制造中，它用于标记PCB上的型号和日期码；在汽车电子中，它确保关键组件的可追溯性，以符合安全标准。优点包括高效率和灵活性：在线集成允许实时标记，减少生产周期；同时，激光参数可调，适应不同材料（如FR-4、铝基板）。

然而，其缺点也不容忽视：设备初始投资较高，且对PCB表面平整度和材料一致性要求严格，否则可能导致标记不清或损坏。此外，在线镭雕可能受生产线速度限制，在高速生产中需优化同步控制。

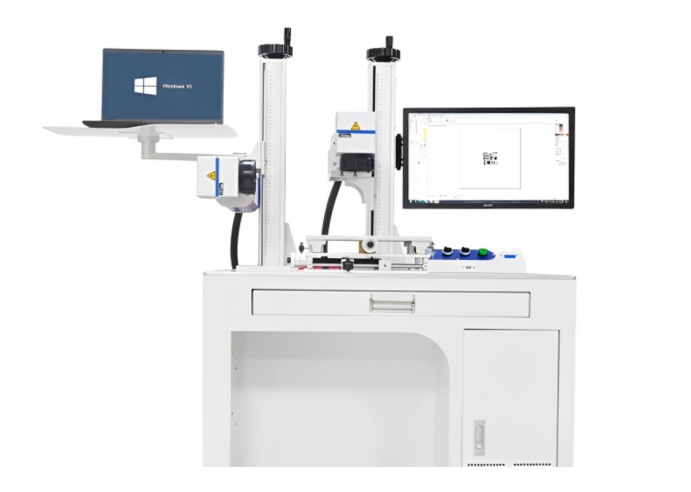

COB镭雕机概述

COB镭雕机是专门用于Chip-on-Board（COB）封装过程的激光雕刻设备。COB技术是一种高密度封装方法，将裸芯片直接粘合到PCB基板上，并通过引线键合和环氧树脂包覆实现电气连接和保护。COB镭雕机在此过程中用于在芯片或基板表面进行精细标记，例如刻写芯片ID、测试点或品牌信息，以支持微型化电子模块的追溯和测试。这种镭雕机通常采用紫外或光纤激光源，以实现超高精度（可达纳米级），并集成在COB封装线中，与点胶、键合等工艺协同工作。

COB镭雕机的应用主要集中在高精度电子领域，如传感器模块、LED显示屏、医疗设备和物联网设备。例如，在医疗植入式设备中，COB镭雕用于标记微型芯片的序列号，确保安全合规；在LED行业，它用于在COB模块上刻印光学参数。优点包括极高的精度和适应性：激光可以处理微小区域（小于0.1mm），且对脆弱的芯片材料损伤小；同时，非接触式操作避免了机械应力，提高了封装可靠性。缺点则包括高成本和专业化需求：COB镭雕机通常比标准PCB镭雕设备更昂贵，且需要针对特定封装工艺进行定制，维护复杂。

此外，由于COB封装涉及多步骤集成，镭雕过程可能受树脂覆盖层影响，需优化激光参数以避免标记模糊。

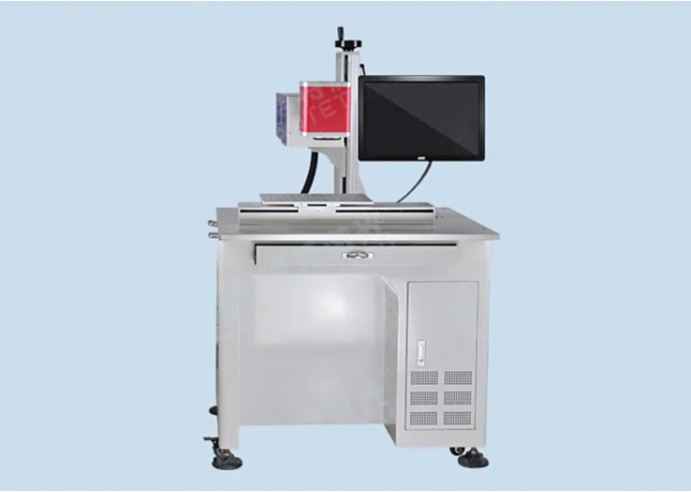

PCB在线镭雕与COB镭雕机的主要区别

尽管PCB在线镭雕和COB镭雕机都基于激光技术，但它们在多个方面存在显著差异，这些差异源于其应用场景和技术要求。

1.应用场景和对象：PCB在线镭雕主要用于标准PCB的表面标记，对象是相对较大的电路板（通常尺寸从几厘米到数十厘米），标记内容多为宏观信息，如条形码或Logo。而COB镭雕机则针对COB封装中的微型组件，对象是芯片或高密度基板（尺寸可能小于1mm），标记内容更精细，如芯片序列号或测试图案。这导致COB镭雕在电子封装产业链中处于更后端的位置，专注于集成模块的个性化处理。

2.精度和分辨率：COB镭雕机通常提供更高的精度和分辨率，因为COB封装涉及微米级芯片，激光束需聚焦到极小点（例如，紫外激光可达10微米以下），以确保标记清晰且不损伤敏感结构。相比之下，PCB在线镭雕的精度较低（通常为20-100微米），适用于PCB上较粗糙的标记，但足以满足大多数追溯需求。这种差异使得COB镭雕在微型化趋势中更具优势，但同时也对设备稳定性提出更高要求。

3.集成方式和生产线兼容性：PCB在线镭雕设计为与标准PCB生产线无缝集成，通常通过传送带或机器人实现自动化，支持高速连续生产（例如，每分钟可处理数十块PCB）。它强调通用性和灵活性，可适应多种PCB类型。COB镭雕机则更专业化，集成在COB封装线中，需要与点胶机、键合机等设备精密同步，生产节奏较慢，但能处理高复杂度任务。这种集成差异反映了二者在生产效率与精度之间的权衡：PCB在线镭雕追求批量处理，而COB镭雕注重定制化质量。

4.成本和经济性：从设备投资角度看，PCB在线镭雕系统相对经济，因为其技术成熟且市场规模大，初始成本可能在数万到数十万元人民币之间，适用于中大规模生产。COB镭雕机则更昂贵，由于高精度激光器和定制化需求，成本可能高达百万元以上，更适合小批量、高附加值产品，如航空航天或医疗设备。此外，运营成本也不同：PCB在线镭雕的维护更简单，而COB镭雕需要定期校准和专业培训，增加了总拥有成本。

5.技术挑战和发展趋势：PCB在线镭雕面临的主要挑战包括标记一致性和材料适应性，例如在柔性PCB上可能出现标记脱落问题；未来趋势是向绿色激光和智能控制发展，以提升效率和环保性。COB镭雕机的挑战则在于微型化极限和热管理，激光能量控制不当可能导致芯片损坏；趋势是结合人工智能和实时监测，实现自适应雕刻，以支持5G和物联网设备的需求。

结论

总之，PCB在线镭雕和COB镭雕机虽然共享激光雕刻的核心技术，但它们在应用领域、精度、集成方式、成本和技术要求上存在本质区别。PCB在线镭雕更适合标准PCB生产中的高效、宏观标记，而COB镭雕机则专注于高密度封装中的微型、高精度处理。选择哪种技术取决于具体生产需求：如果追求大批量、低成本的可追溯性，PCB在线镭雕是理想选择；如果涉及微型芯片或高可靠性模块，COB镭雕机更具优势。

随着电子行业持续创新，这两种技术都可能向更高智能化和集成化演进，为智能制造注入新动力。企业在决策时，应综合考虑产品类型、生产规模和投资预算，以优化工艺效率。

常见问题解答（FAQ）

1.什么是PCB在线镭雕？

PCB在线镭雕是一种集成在印刷电路板生产线上的激光雕刻技术，用于在PCB表面直接标记文字、图形或代码（如序列号和条形码）。它通过非接触式激光烧蚀实现永久性标记，具有高速、高精度和环保优点，广泛应用于电子制造领域以提高生产追溯效率。

2.什么是COB镭雕机？

COB镭雕机是专门用于Chip-on-Board封装过程的激光雕刻设备，它在COB模块的芯片或基板上进行高精度标记，例如刻写芯片ID或测试点。这种设备通常采用紫外或光纤激光，支持微米级分辨率，适用于高密度电子封装，如传感器和LED模块，确保微型组件的可追溯性和可靠性。

3.PCB在线镭雕和COB镭雕机的主要区别是什么？

主要区别在于应用对象和精度：PCB在线镭雕针对标准PCB的宏观标记，精度较低（20-100微米），集成在高速生产线中；而COB镭雕机专注于COB封装的微型标记，精度更高（可达10微米以下），集成在专用封装线中。此外，COB镭雕机成本更高，适用于高附加值产品，而PCB在线镭雕更经济，适合批量生产。

4.在哪些行业中使用PCB在线镭雕？

PCB在线镭雕常用于消费电子（如智能手机和电脑）、汽车电子（如控制单元）、工业自动化（如PLC模块）和通信设备等行业。它主要用于PCB的追溯标识、品牌打印和防伪，帮助制造商提高质量控制和供应链管理效率。

5.COB镭雕机适用于什么类型的项目？

COB镭雕机适用于需要高精度和微型化封装的项目，例如医疗设备（如植入式传感器）、LED显示屏、物联网模块和航空航天电子。这些项目通常涉及小尺寸、高可靠性要求，COB镭雕能确保在脆弱芯片上实现清晰、持久的标记，支持严格的质量标准。
