PCB钻孔位移：热膨胀导致定位偏差的分析与解决方案

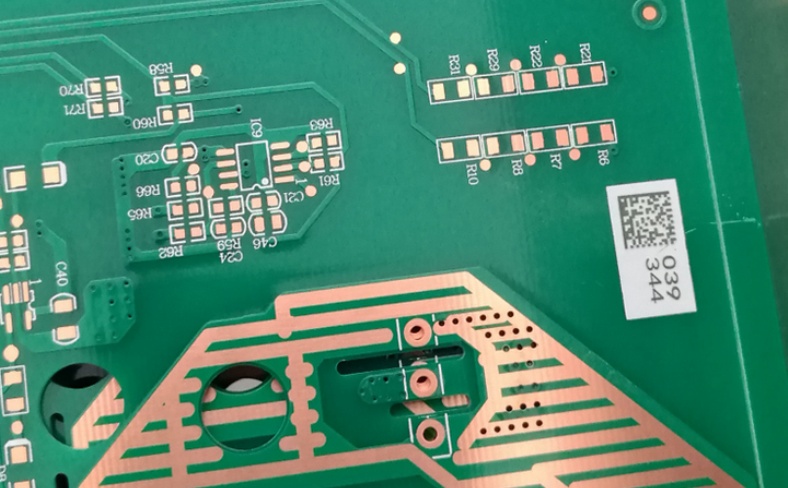

印刷电路板（PCB）是现代电子设备的核心组成部分，其制造过程涉及多个精密步骤，其中钻孔是确保电路连接可靠性的关键环节。PCB钻孔旨在在板上精确钻孔，以安装元件或实现层间互连。然而，在实际生产中，钻孔位移问题常常导致定位偏差，影响PCB的性能和可靠性。

热膨胀是导致这种偏差的主要因素之一：当PCB材料受温度变化影响时，会发生尺寸变化，从而引起钻孔位置偏离设计值。这不仅会增加废品率，还可能引发电路短路、信号干扰等严重问题。随着电子产品向高密度、小型化发展，对钻孔精度的要求日益严格，因此深入分析热膨胀导致的定位偏差并采取应对措施至关重要。

本文将详细探讨热膨胀的原理、在PCB钻孔中的具体影响，并通过表格数据量化偏差，最后提出实用解决方案和FAQ问答，以帮助制造商和工程师优化生产过程。

热膨胀原理及其在PCB钻孔中的影响

热膨胀是指材料在温度变化时发生的体积或线性尺寸变化现象，通常用热膨胀系数（CoefficientofThermalExpansion,CTE）来表示，单位是ppm/°C（百万分之一每摄氏度）。CTE越高，材料对温度越敏感。在PCB制造中，常见的基板材料如FR-4（玻璃纤维增强环氧树脂）的CTE范围在14-18ppm/°C，而高频材料或金属基板可能具有不同的CTE值。钻孔过程通常涉及高速钻头和机械定位系统，环境温度或加工过程中产生的热量会导致PCB板局部或整体升温。

例如，如果钻孔机在25°C的环境下运行，但PCB因摩擦热或外部热源升温至35°C，板子就会膨胀，导致钻孔位置相对于设计坐标发生偏移。这种位移虽小，但在高精度应用中（如微孔或HDI板），即使几微米的偏差也可能造成电路故障。

具体来说，热膨胀导致的定位偏差可通过以下公式计算：

位移量（μm）=CTE×ΔT×L

其中，ΔT为温度变化（°C），L为PCB板的初始长度（mm）。假设一块标准PCB板长度为100mm，如果CTE为16ppm/°C，温度升高10°C，则理论位移为16×10×100=16μm。这种偏差在多层板中更为复杂，因为不同层材料（如铜箔和绝缘层）的CTE不匹配，会引发内应力，进一步加剧钻孔误差。

除了材料特性，其他因素如钻孔速度、冷却系统效率以及环境湿度也会放大热膨胀效应。例如，高速钻孔产生的摩擦热可能使局部温度骤升，而缺乏有效冷却会导致热积累，增加位移风险。据统计，在PCB制造中，热膨胀相关的钻孔偏差约占整体误差的30%以上，尤其在高温环境下生产时，偏差可能超过50μm，严重影响产品良率。

表格数据：不同PCB材料的热膨胀导致的钻孔位移示例

以下表格基于常见PCB材料，假设板长度为100mm，计算在不同温度变化下的理论位移量。数据来源于行业标准和研究报告，实际位移可能因具体工艺而异。

注释：位移计算取CTE中间值，例如FR-4取16ppm/°C，位移=16×10×100=16μm。实际应用中，位移可能因板尺寸、钻孔位置和热分布不均而略有变化。

从表格可以看出，材料选择对热膨胀影响显著：低CTE材料如陶瓷基板位移最小，而高CTE材料如柔性PCB位移较大。这强调了在高端PCB设计中，需根据应用环境选择合适材料以最小化偏差。

热膨胀导致钻孔偏差的解决方案

为减少热膨胀引起的PCB钻孔位移，制造商可采取多种策略，涵盖材料、工艺和设备层面。

首先，材料优化是关键。选择低CTE材料，如高频基板或陶瓷填充复合材料，可以降低热敏感性。例如，在高温环境中使用的PCB，可优先选用CTE低于10ppm/°C的材料。同时，在设计阶段进行热模拟分析，预测温度变化下的膨胀行为，并调整布局以补偿潜在偏差。

其次，工艺控制至关重要。在钻孔过程中，维持稳定的环境温度（例如通过空调或温控系统）能显著减少热波动。使用冷却剂或空气冷却系统可以有效散发钻孔产生的摩擦热，防止局部过热。此外，实施实时监控系统，如红外测温或激光定位，可及时检测位移并调整钻孔坐标。统计显示，通过严格温度控制（±2°C以内），钻孔偏差可降低40%以上。

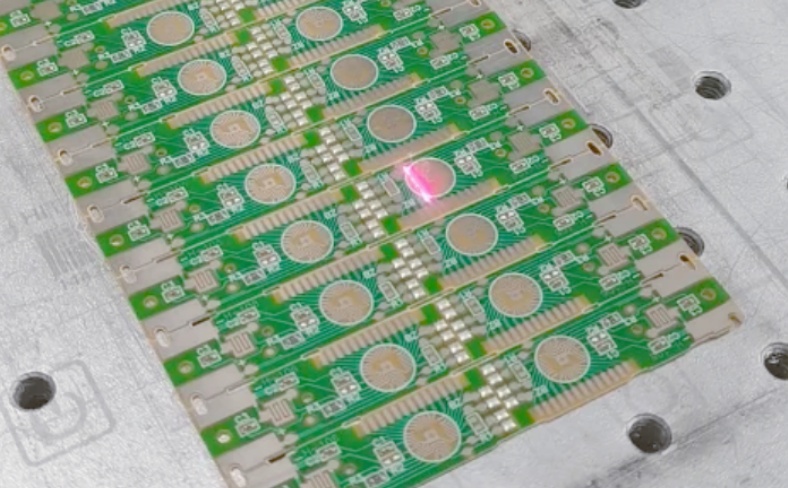

第三，设备与技术升级也能有效应对问题。现代钻孔机常配备热补偿算法，根据实时温度数据自动调整钻孔路径。例如，采用闭环控制系统，结合高精度编码器，可以动态校正位置偏差。另外，推广激光钻孔等非接触技术，能减少机械热影响，但成本较高，适用于高端应用。

最后，质量检测与反馈是预防偏差的补充措施。通过自动光学检测（AOI）或X射线检查钻孔后板子，收集数据并分析热膨胀趋势，从而优化工艺参数。行业实践表明，综合应用这些方案，可将热膨胀导致的钻孔位移控制在5μm以内，大幅提升PCB可靠性和生产效率。

结论

PCB钻孔位移由热膨胀导致的定位偏差是一个常见但严重的问题，直接影响电子产品的性能和寿命。本文通过分析热膨胀原理，并结合表格数据量化了不同材料下的位移量，突显了材料CTE和环境温度的关键作用。解决方案包括选择低CTE材料、加强工艺控制、升级设备技术以及完善检测体系，这些措施能有效最小化偏差，提高制造精度。随着物联网和5G技术发展，PCB对钻孔精度的要求将更高，因此持续研究和创新在热管理领域的应用至关重要。制造商应重视热膨胀因素，从设计到生产全程优化，以确保PCB的可靠性和竞争力。

常见问题解答（FAQ）

1.什么是PCB钻孔位移？

PCB钻孔位移指的是在钻孔过程中，实际钻孔位置与设计坐标之间的偏差。这种偏差可能由多种因素引起，如机械误差、材料变形或热膨胀，导致孔位不准确，影响电路连接和整体性能。

2.热膨胀如何导致PCB钻孔偏差？

热膨胀会使PCB材料在温度升高时膨胀，尺寸发生变化。例如，如果板子受热，其长度增加，钻孔机按原坐标操作时，孔位就会偏离设计位置。这种效应在高CTE材料或温度波动大的环境中更为明显，可能造成微米级偏差，累积后引发故障。

3.哪些因素会加剧热膨胀对PCB钻孔的影响？

主要因素包括：PCB材料的CTE值（越高越敏感）、环境温度变化幅度、钻孔速度（高速产生更多摩擦热）、冷却系统效率以及板子尺寸（越大位移越显著）。此外，多层板中不同材料的CTE不匹配也会增加内应力，放大偏差。

4.如何减少热膨胀导致的PCB钻孔位移？

减少位移的方法包括：选用低CTE材料（如陶瓷基板）、控制生产环境温度（使用温控系统）、优化钻孔工艺（添加冷却剂）、采用热补偿技术（如实时调整钻孔坐标）以及加强质量检测（通过AOI检查）。综合应用这些措施，可有效将偏差最小化。

5.热膨胀对PCB的长期可靠性有什么影响？

如果未妥善处理，热膨胀导致的钻孔偏差可能在PCB使用过程中引发一系列问题，如孔壁裂纹、连接松动或电路短路。在温度循环（如设备开关机）下，反复膨胀收缩会累积应力，降低PCB的机械强度和电气性能，缩短产品寿命。因此，早期预防和优化设计对确保长期可靠性至关重要。
