激光划线机切割边缘毛刺成因及综合控制方案

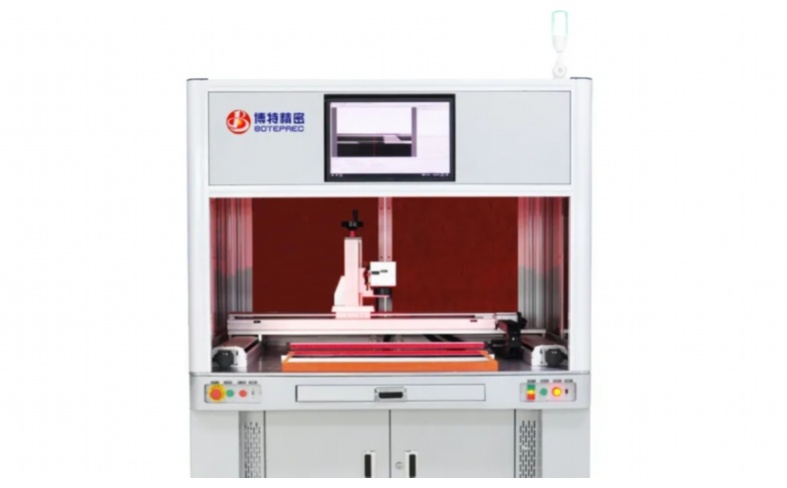

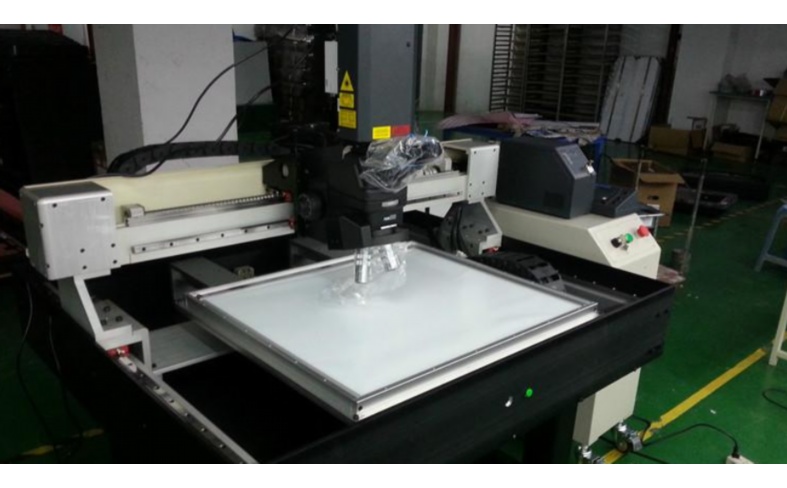

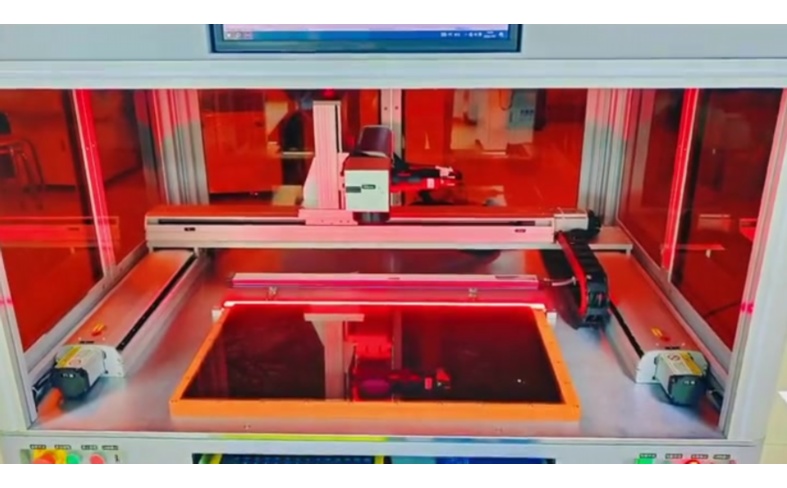

激光划线机作为一种高精度、高效率的现代加工工具，广泛应用于FPC、PCB、陶瓷、玻璃、半导体wafer以及各类金属薄板的精密切割与划线。然而，在实际应用中，“毛刺”问题一直是困扰工艺工程师、影响产品良率与品质的关键因素之一。毛刺不仅影响产品的外观和尺寸精度，还可能在后道工序中引发短路、脱落、装配困难等一系列问题。因此，制定一套系统、科学的毛刺控制方案至关重要。

一、毛刺的成因分析

要有效控制毛刺，首先需理解其产生机理。毛刺本质上是切割过程中未完全被去除的熔融或半熔融材料在切割边缘重新凝固形成的附着物。其主要成因可归结为以下几点：

1.能量输入不匹配：激光能量过高，导致材料过度熔化，产生的熔渣在辅助气体吹除不及时的情况下附着于切口底部，形成“挂渣”毛刺。能量过低，则材料未完全切透，形成“未切断”的纤维状毛刺。

2.辅助气体问题：

气压不足：气压过低无法有效将熔融物从切缝中吹走，导致其向下流淌并凝固。

气体纯度不够：对于活性金属（如不锈钢、铝），若使用普通空气或氮气纯度不足，氧气会与熔融金属发生氧化反应，生成高熔点的氧化物（如Cr2O3），更难被吹除，形成坚硬的黑色毛刺。

气体类型选择错误：切割不同材料需匹配不同气体。例如，切割碳钢需用氧气作为助燃气体，而切割不锈钢、铝则需用高纯氮气以抑制氧化。

3.焦点位置不准：激光焦点是能量密度最高的区域。焦点位置偏离材料表面（过高或过低），会导致光斑变大、能量密度下降，切口变宽，熔化模式从“气化”转向“熔化”，从而产生更多熔渣和毛刺。

4.设备与工艺参数稳定性差：

光束质量差：激光器模式不佳或镜片污染、老化，会导致能量分布不均，切割线能量不稳定。

喷嘴状态不佳：喷嘴中心未与光束对中、喷嘴孔径磨损或污染，会严重影响气流形态和稳定性。

运动系统精度：导轨、丝杠磨损或振动，会导致切割路径不平稳，产生锯齿状边缘和局部毛刺。

5.材料特性影响：材料的导热性、熔点、成分（如铜合金中的锌元素易蒸发）等都会影响其熔融和凝固行为，从而影响毛刺的产生。

二、系统性毛刺控制方案

基于以上成因分析，我们可以从设备、工艺、材料及后处理四个维度构建一个全方位的控制方案。

1.设备优化与维护（基础保障）

确保激光器状态稳定：定期检测激光器的输出功率和模式，确保其工作在最佳状态。对于光纤激光器，注意检查光纤头、QBH等连接部件的清洁与冷却。

光学系统保养：制定严格的镜片清洁与更换周期。保护镜、聚焦镜上的任何污染点都会成为能量吸收中心，降低光束质量并可能损坏镜片。

喷嘴管理与对中：每日开工前进行喷嘴中心校正，确保气体流场与激光束同轴。根据材料厚度选择合适的喷嘴孔径（通常厚板用大孔径，薄板用小孔径），并定期检查喷嘴是否磨损。

运动系统精度维护：定期对导轨、丝杠进行清洁、润滑，检查并紧固机械连接部件，减少振动和背隙。

2.工艺参数精细化调整（核心手段）

功率、速度、频率的协同优化：

遵循“在保证切透的前提下，使用尽可能高的速度和尽可能低的功率”的原则。通过DOE（实验设计）方法，找到三者之间的最佳配比。对于脉冲激光，还需优化脉冲频率和占空比，以实现“热输入”最小化。

焦点位置精确控制：进行焦点位置寻优测试。通常，将焦点设置在材料表面以下（1/3板厚处）是一个不错的起始点，但需根据实际切割效果进行微调，找到最光滑、毛刺最少的焦点。

辅助气体优化：

气压：建立气压与材料厚度、切割速度的对应关系表。气压并非越高越好，过高气压可能在切口底部形成涡流，反而影响排渣。

气体类型与纯度：切割碳钢使用氧气（纯度≥99.95%），利用其助燃效应提高切割效率；切割不锈钢、铝、黄铜等使用高纯氮气（纯度≥99.999%），起到冷却和保护作用。对于极精细的FPC切割，可使用干燥、洁净的压缩空气。

引入“光刀”或“修边”工艺：对于要求极高的产品，可采用两次切割。第一次用较高功率和速度进行主切割，第二次用较低的功率和较慢的速度，沿同一路径进行“光刀”，以去除第一次切割产生的微小毛刺，获得镜面般光滑的边缘。

3.材料与前处理

选择优质材料：尽量选择成分均匀、表面平整、无氧化层的材料。

表面处理：对于易产生毛刺的材料，可在切割前贴覆保护膜，这不仅能防止表面划伤，有时也能在一定程度上抑制底部毛刺的产生。

4.后处理（补充手段）

当通过上述方法仍无法完全消除毛刺时，可引入后处理工序：

物理方法：使用百洁布、砂纸、羊毛轮等工具进行手工或机械打磨。

化学方法：对于金属件，可采用酸洗、电解抛光等方式去除毛刺，效果均匀，但需注意环保和安全。

等离子体抛光：适用于不锈钢等金属，能获得极佳的表面光洁度。

三、总结

控制激光划线机的切割毛刺是一个系统性工程，不存在单一的“万能参数”。它要求工程师深入理解“设备-工艺-材料”这个铁三角的相互作用。通过建立从设备预防性维护、到工艺参数的科学寻优、再到必要时后处理的完整闭环管理体系，才能持续、稳定地生产出无毛刺、高质量的切割产品，从而提升产品竞争力。

FAQ（常见问题解答）

Q1:我们切割不锈钢时，底部总是有坚硬的黑色毛刺，用氮气也没完全消除，可能是什么原因？

A1:这种情况通常指向几个可能：

1.氮气纯度不足：这是最常见的原因。请确保氮气纯度在99.999%以上。纯度不够会导致氧化反应，生成难以吹除的氧化物毛刺。

2.气压过低：不锈钢切割需要很高的气压（通常可达1.5-2.0MPa）来确保足够的吹力。请检查气路是否通畅，减压阀设置是否正确。

3.焦点位置或功率/速度不匹配：焦点太深或功率过高会导致熔化区域过大，产生的熔渣过多，超出气体的吹除能力。建议重新进行焦点和参数优化。

4.喷嘴问题：检查喷嘴是否对中、孔径是否合适、内壁是否光滑。一个有缺陷的喷嘴会严重破坏气流。

Q2:切割薄板FPC/PCB时，边缘有黄色的焦糊状毛刺，如何解决？

A2:这是典型的“热影响区(HAZ)过大”和“碳化”现象。

1.降低热输入：大幅提高切割速度，并相应降低激光功率。采用高频率、低脉宽的脉冲模式进行“冷加工”，减少热量积累。

2.优化吹气：使用洁净的干燥空气，并适当增加气压，以快速冷却切割区域。

3.检查光路：确保光束质量良好，聚焦光斑足够小，能量集中。

4.尝试紫外激光：对于极高要求的柔性板，紫外激光因其“冷加工”特性，能从根本上避免热影响和碳化问题。

Q3:参数什么都没变，但最近切割的毛刺突然变多了，应该从哪里开始排查？

A3:这强烈暗示是设备状态发生了变化。建议按以下顺序快速排查：

1.检查光学镜片：立即检查并清洁保护镜和聚焦镜。镜片污染是导致能量下降和毛刺增多的首要元凶。

2.检查并校正喷嘴：确认喷嘴没有损坏，并重新进行喷嘴中心校正。

3.检查辅助气体：确认气瓶压力是否充足，气体纯度是否有保证，管路和接头是否有泄漏。

4.测试激光功率：使用功率计检测实际输出功率是否与设置值相符。激光器老化可能导致功率衰减。

Q4:为了去除毛刺，是不是切割速度越慢、功率越高越好？

A4:这是一个常见的误区。绝对不是。

过慢的速度和过高的功率会导致材料过度熔化。产生的熔融物数量会远超辅助气体的吹除能力，导致大量熔渣堆积在切口底部，形成更严重、更坚硬的“挂渣”毛刺。正确的思路是寻找一个平衡点：即使用刚好能切透材料的最低功率和最高速度，这样热输入最小，产生的熔融物最少，最容易被气体吹走。

Q5:“光刀”工艺能完全替代参数优化吗？

A5:不能。“光刀”工艺是一个有效的补充和提升手段，但不能替代基础参数的优化。

效率成本：两次切割会显著降低生产效率（几乎翻倍），并增加成本。

治标不治本：如果第一次主切割的参数非常差，产生了巨大而坚硬的毛刺，第二次“光刀”可能也无法完全去除，甚至可能因能量不足而无法切掉。

因此，正确的做法是：首先通过精细调整，将主切割的毛刺控制在最低水平，然后再引入“光刀”工艺，作为进一步提升边缘质量的“精修”步骤，用于对边缘质量有极致要求的场景。
