激光划线后裂纹问题解决经验分享

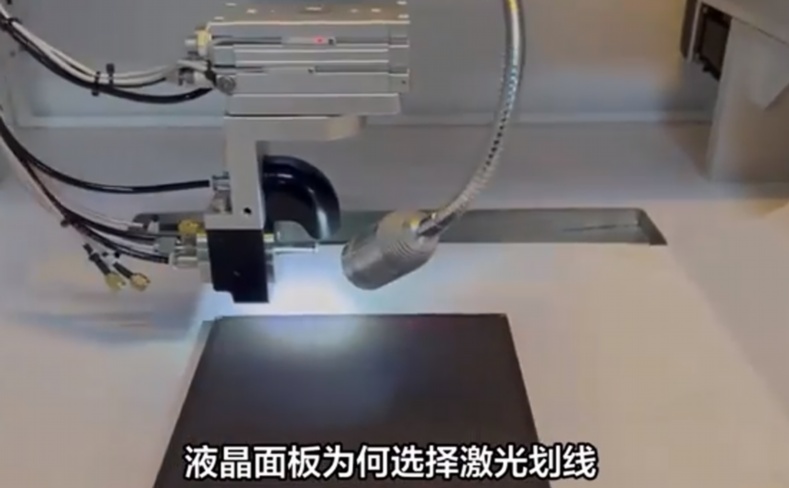

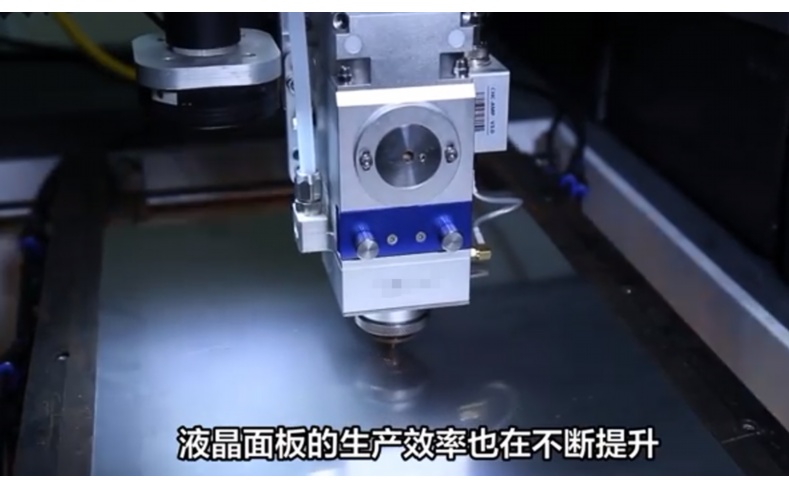

激光划线技术作为现代精密加工的重要组成部分，广泛应用于电子、半导体、医疗器械和汽车制造等领域。它通过高能量激光束在材料表面进行精确划线，实现切割、标记或微结构加工。然而，在实际应用中，激光划线后出现裂纹是一个常见且棘手的问题。裂纹不仅影响产品的外观和精度，还可能降低其机械性能和寿命。

作为一名从事激光加工技术工作多年的工程师，我曾多次处理这类问题，并积累了一些实用经验。本文将分享这些经验，从问题分析到解决方案，并提供预防建议，希望能为同行提供参考。

问题描述：激光划线后裂纹的成因与影响

激光划线后裂纹通常表现为沿划线路径分布的细小裂缝，有时甚至扩展至材料内部。这种现象在脆性材料（如玻璃、陶瓷或某些聚合物）中尤为常见，但在金属材料中也可能发生。裂纹的主要成因包括：

1.热应力集中：激光加工时，局部区域瞬间受热膨胀，而周围材料温度较低，导致热应力不均。当应力超过材料的抗拉强度时，就会产生裂纹。

2.材料内应力：材料本身在制造或处理过程中可能残留内应力，激光加工会加剧这些应力，引发裂纹。

3.激光参数不当：例如功率过高、扫描速度过快、焦距不准确或光束模式不合适，都可能导致能量分布不均，形成热影响区（HAZ）和裂纹。

4.环境因素：如加工环境的温度、湿度变化，或材料表面污染，也可能间接促成裂纹。

裂纹的影响不容忽视：在电子元件中，它可能导致电路短路或性能下降；在结构件中，则会削弱机械强度，甚至引发疲劳断裂。因此，及时识别和解决裂纹问题至关重要。

解决经验分享：从实践中总结的步骤与技巧

在我的工作中，曾遇到一个典型案例：我们为某电子设备厂商加工陶瓷基板，激光划线后总出现微裂纹，导致产品合格率不足70%。通过系统分析和实验，我们成功将裂纹率降低到2%以下。以下是我们的解决经验，分为几个关键步骤：

1.原因分析与诊断

首先，我们使用高倍显微镜和扫描电子显微镜（SEM）对裂纹进行观察，发现裂纹多起源于热影响区，且呈放射状分布。这表明热应力是主因。同时，我们测试了不同批次的材料，排除了材料缺陷的可能性。通过热成像仪监测加工过程，我们发现局部温度峰值过高，导致热冲击。

2.激光参数优化

参数调整是解决裂纹问题的核心。我们采用实验设计（DOE）方法，系统测试了多种参数组合：

-降低激光功率：从初始的120W逐步降低到80W，减少热输入。

-提高扫描速度：从400mm/s增加到600mm/s，缩短材料受热时间。

-调整脉冲频率和脉宽：改用短脉冲模式，避免连续加热。

-优化焦距和光束直径：确保能量均匀分布，减少局部过热。

经过多次迭代，我们找到了最佳参数：功率80W、速度550mm/s、脉冲频率20kHz。这显著降低了热应力，裂纹问题得到缓解。

3.材料与工艺改进

除了参数优化，我们还从材料和工艺入手：

-材料预处理：对陶瓷基板进行低温预热（150°C，30分钟），以减少内应力。

-后处理措施：划线后立即进行退火处理（在控制温度下缓慢冷却），释放残余应力。

-辅助气体应用：引入惰性气体（如氮气）作为冷却介质，帮助散热。

这些措施不仅解决了裂纹问题，还提升了加工效率。在另一个金属加工案例中，我们通过改用低热膨胀系数的合金材料，进一步降低了裂纹风险。

4.实时监控与反馈

我们引入了自动化监控系统，使用红外热像仪和传感器实时监测加工温度和应力变化。一旦检测到异常，系统自动调整参数，防止裂纹产生。这种主动预防方法，将问题解决在萌芽阶段。

通过以上经验，我深刻体会到，解决激光划线后裂纹问题需要多管齐下：结合理论分析、实验验证和工艺创新。关键在于理解材料特性，并灵活调整激光参数。

预防措施：防患于未然

预防总是优于治疗。以下是一些实用的预防建议：

-材料选择：优先选用热稳定性好、内应力低的材料，并在设计阶段进行热模拟分析。

-工艺设计：优化划线路径，避免尖锐转角；采用多道次加工，减少单次热输入。

-设备维护：定期校准激光光学系统，确保光束质量；保持加工环境稳定。

-人员培训：提高操作员对裂纹早期迹象的识别能力，建立标准作业程序。

总之，激光划线后裂纹问题虽复杂，但通过系统分析和经验积累，完全可以有效控制。希望我的分享能帮助大家少走弯路，提升加工质量。

常见问题解答（FAQ）

1.问：激光划线后为什么会出现裂纹？

答：裂纹的主要原因是热应力集中。激光瞬间加热材料表面，导致局部膨胀，而周围区域温度较低，形成内应力。当应力超过材料强度时，就会产生裂纹。其他因素包括材料内应力、激光参数不当（如功率过高或速度过快）以及环境条件不稳定。例如，在加工玻璃时，如果激光功率设置不当，很容易因热冲击引发裂纹。

2.问：如何调整激光参数来减少裂纹？

答：调整激光参数是关键步骤。建议降低激光功率、提高扫描速度，并使用脉冲模式而非连续模式，以减少热输入。同时，确保焦距准确，避免能量过度集中。具体参数需根据材料特性通过实验确定：例如，对于金属材料，可能需将功率控制在50-100W，速度在500-800mm/s范围内测试。使用DOE方法可以高效找到最优组合。

3.问：哪些材料更容易产生裂纹？

答：脆性材料如玻璃、陶瓷、硅片和某些高分子聚合物（如PMMA）更容易出现裂纹，因为它们的导热性差、热膨胀系数高，对热应力敏感。此外，薄壁金属或经过热处理的材料也容易因内应力而开裂。在选择材料时，应优先考虑热稳定性和韧性较好的品种。

4.问：裂纹对产品性能有什么影响？

答：裂纹会显著降低产品的机械强度、密封性和耐久性。在电子领域，可能导致电路中断或短路；在结构应用中，可能引发疲劳失效，缩短使用寿命。严重时，裂纹还会成为应力集中点，导致产品在负载下突然断裂。因此，及时检测和修复裂纹至关重要。

5.问：如何预防激光划线后的裂纹？

答：预防措施包括：优化材料选择（选用低内应力材料）、调整激光参数（如降低功率和提高速度）、增加预处理（如预热）和后处理（如退火）、使用辅助气体冷却，以及定期维护设备。此外，在设计阶段进行热应力模拟，并培训操作人员识别早期问题，可以有效降低裂纹发生率。通过综合方法，能将风险控制在最低水平。
