激光切割机+视觉检测+PLC控制一体化系统实操指南

在现代精密制造业中，传统的激光切割机已难以满足对复杂工件、高混流生产以及“零缺陷”品控的苛刻要求。激光切割机、视觉检测系统与可编程逻辑控制器（PLC）的一体化集成，正是应对这一挑战的终极解决方案。

一、系统概述与核心价值

该系统通过视觉系统充当“眼睛”，进行精确定位与瑕疵识别；PLC作为“大脑”，统一协调运动控制、逻辑判断与安全联锁；激光切割机作为“执行手”，完成高精度加工。三者无缝协作，实现了从“来料”到“成品”的全自动、智能化生产，极大地提升了生产效率、加工精度和产品良率。

二、三大核心组件详解

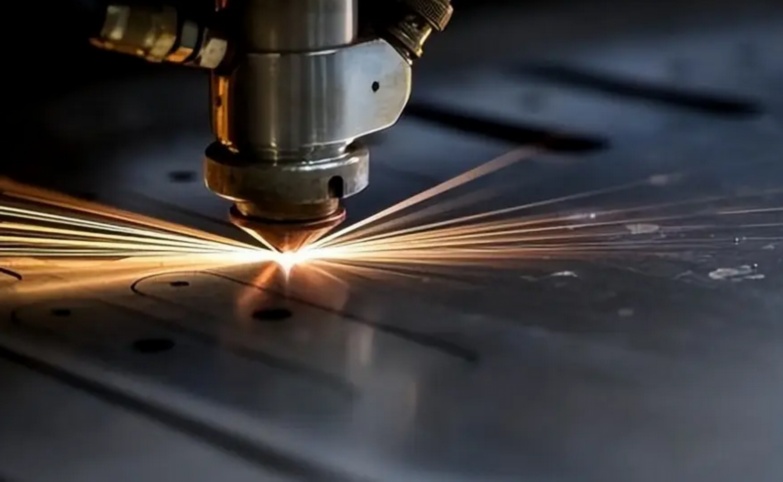

1.激光切割机

角色：核心加工单元。

关键参数：激光功率、切割速度、焦点位置、辅助气体类型与压力。这些参数直接影响切割质量（如切缝宽度、垂直度、挂渣情况）。

实操要点：需根据加工材料（如不锈钢、碳钢、铝合金、亚克力）的厚度与特性，在PLC或上位机中预设并调用相应的工艺参数库。

2.机器视觉系统

角色：感知与决策支持。

硬件构成：工业相机（CCD/CMOS）、镜头、光源（环形光、背光、同轴光等）。

软件功能：

定位功能：通过识别物料上的基准点（Mark点）或轮廓，补偿物料因上料或传送带来的位置和角度偏差，并将偏移量（ΔX,ΔY,Δθ）实时发送给PLC/运动控制器，修正切割路径。

检测功能：在切割前，可检测物料表面有无划痕、锈蚀等缺陷；在切割后，可检测工件是否有切不透、过烧、轮廓错误等问题，并将结果反馈给PLC进行分拣。

3.可编程逻辑控制器（PLC）

角色：系统指挥中枢。

核心任务：

流程控制：按照预设逻辑（上料→定位→切割→检测→分拣/下料）顺序执行。

通信枢纽：通过以太网、Profinet、Modbus等协议，与视觉系统、激光切割机、机器人、传送带等所有外围设备进行数据交换。

安全联锁：监控急停按钮、光栅、气压、水温等安全信号，确保系统在任何异常情况下都能安全停机。

人机交互：与触摸屏（HMI）连接，提供参数设置、状态监控、报警历史查询等界面。

三、一体化系统操作流程（分步指南）

第一步：系统启动与初始化

1.接通总电源，启动空气压缩机、冷水机等辅助设备。

2.开启PLC控制柜电源，系统进行自检。观察HMI界面，确认无报警信息。

3.启动视觉系统软件和激光器。执行“回零”或“寻参”操作，确保各运动轴处于已知的机械原点。

第二步：程序加载与物料上料

1.在HMI上选择或调用要加工产品的程序号。该程序包内含激光切割路径、视觉识别模板、切割工艺参数等。

2.将待加工板材通过自动上料机或手动放置到工作台上。确保物料在视觉相机的视野范围内。

第三步：视觉定位与偏差补偿

1.PLC触发相机拍照。视觉系统快速识别预设的Mark点。

2.视觉软件计算出物料当前的实际位置与理论位置的偏差值（X,Y,θ）。

3.视觉系统通过通信协议（如TCP/IP）将该偏差值发送给PLC。

4.PLC接收到数据后，将其与原始的切割图形坐标系进行叠加运算，生成修正后的切割路径，并下达给激光切割机的运动控制系统。

第四步：激光切割执行

1.PLC发出指令，启动激光切割流程。运动轴按照修正后的路径进行移动。

2.激光器根据预设的功率、频率等参数出光，配合辅助气体，完成精确切割。

第五步：切割后视觉质检与分拣

1.切割完成后，PLC可指令相机对切割成品进行二次拍照。

2.视觉系统运行检测程序，分析工件轮廓是否完整、有无漏切或过烧等。

3.检测结果（OK/NG）被实时发送回PLC。

4.PLC根据结果，控制后续执行机构：对于OK品，触发下料机器人或气缸将其送入良品区；对于NG品，则将其送入废料箱或特定区域，并可能在HMI上触发声光报警，提示操作员干预。

第六步：系统停机与维护

1.完成生产任务后，在HMI上执行“正常停机”程序。激光器、运动轴依次停止。

2.关闭激光器和视觉系统软件。

3.断开PLC和控制柜电源。

4.进行日常维护：清理工作台碎屑、擦拭镜头和保护镜片、检查光路。

四、日常维护与安全规范

每日：清洁光学镜片（注意：需使用专用拭镜纸和清洁液），检查光路准直，清理废料。

每周：检查冷却水水质，清理空气过滤器，检查传动部件润滑情况。

安全第一：操作时必须佩戴防护眼镜；设备运行时严禁将身体任何部位伸入加工区；确保所有安全联锁装置功能正常。

FAQ（常见问题解答）

1.问：视觉系统识别Mark点失败或不稳定，可能是什么原因？如何解决？

答：这是最常见的问题之一。原因及对策包括：

光照变化：环境光干扰或光源亮度衰减。确保视觉系统自带光源的稳定性，必要时加装防护罩隔绝外界光。

Mark点污染或损坏：确保Mark点清晰、完整、无污渍。

相机焦距不准或镜头模糊：重新对焦，清洁镜头。

识别参数设置不当：重新在视觉软件中设置搜索区域、对比度阈值和匹配分数，确保其对工况变化有一定的容错能力。

2.问：系统加工精度不达标，是激光机、视觉还是PLC的问题？如何排查？

答：这是一个系统性排查过程。

第一步：静态精度测试。不使用视觉补偿，让激光机切割一个标准图形（如圆孔阵），测量其精度。若不合格，问题在激光机本身的机械精度、光路或运动控制上。

第二步：动态精度测试。故意将物料倾斜放置，使用视觉定位后切割。若切割位置正确，但整体图形相对物料仍有偏差，问题可能在视觉系统的标定不准（像素当量不准）或通信延迟。需重新进行“手眼标定”。

第三步：检查PLC与运动控制的同步性。确保PLC在接收到视觉数据后，能及时、准确地完成坐标变换并下发指令。

3.问：PLC与视觉系统之间通信中断怎么办？

答：

检查物理连接：确认网线/通信线缆连接牢固，交换机工作正常。

检查IP地址与端口：确认PLC和视觉软件的IP地址设置在同一网段，且端口号一致。

检查通信协议：确认双方使用的协议（如TCP、Modbus）及数据格式（如字符串、二进制）完全匹配。

利用诊断工具：使用网络调试助手等工具，模拟一端发送数据，检查另一端是否能正常接收，以定位问题所在。

4.问：切割后视觉检测误判率很高，如何优化？

答：

优化打光方案：好的光线能凸显特征。尝试不同的光源（如背光用于轮廓检测，同轴光用于表面缺陷检测）。

调整检测算法参数：如放宽轮廓匹配的容差，或使用更先进的“Blob分析”、“边缘检测”工具，并设置合理的阈值。

增加学习样本：在视觉检测模型中，不仅学习OK品的样本，也要学习各种NG品的样本，提高其辨别能力。

分区检测：将一个大区域的检测，拆分成多个关键小区域的检测，降低复杂背景干扰。

5.问：系统突然急停，重启后应如何安全恢复？

答：

1.首先查明原因：在HMI的报警页面查看急停触发的原因（如门被打开、气压不足等），并解决该根本问题。

2.复位报警：在确认安全隐患已排除后，在HMI上操作“报警复位”。

3.谨慎回零：由于急停可能发生在运动过程中的任意位置，重启后必须让各运动轴先执行回零操作，以重新建立坐标系。

4.检查工件与程序：确认工作台上的半成品状态，决定是继续加工还是废弃。在HMI上重新定位到中断的程序段，或从头开始执行。

通过本指南的学习和实践，操作人员可以系统地掌握这一先进一体化系统的原理、操作和维护，从而充分发挥其强大的生产潜力，为智能制造保驾护航。
