CCD视觉定位+激光切割系统一体化改造案例

在制造业快速发展的今天，高精度和自动化成为提升生产效率的关键。传统的激光切割系统虽然广泛应用于金属加工、电子元件和纺织品等领域，但往往依赖于人工定位或机械夹具，导致切割精度受限、材料浪费严重，以及生产效率低下。

为了解决这些问题，许多企业开始探索将CCD（Charge-CoupledDevice）视觉定位系统与激光切割系统进行一体化改造。CCD视觉定位技术通过高分辨率相机捕捉图像，结合图像处理算法，实现实时定位和校准，从而大幅提升切割的准确性和自动化水平。

本案例以一家中型金属加工企业为例，详细介绍了其CCD视觉定位+激光切割系统的一体化改造过程，展示了如何通过技术整合实现生产效率的飞跃。该改造不仅解决了传统系统的痛点，还为行业提供了可复制的智能化升级方案。

案例背景

该企业主要从事精密金属部件的生产，产品广泛应用于汽车和航空航天领域。原有激光切割系统采用手动定位方式，操作员需预先标记切割位置，再通过机械夹具固定材料。这种方式存在多个问题：首先，人工定位误差常导致切割偏差，平均误差在±0.5mm以上，造成约10%的材料浪费；

其次，生产周期长，单次切割需耗时5-10分钟进行校准，影响整体产能；最后，系统灵活性差，难以适应小批量、多品种的订单需求。随着市场竞争加剧，客户对精度和交货时间的要求越来越高，企业亟需升级现有系统。

经过调研，他们决定实施CCD视觉定位+激光切割系统的一体化改造，目标是将切割精度控制在±0.1mm以内，减少材料浪费至5%以下，并实现全自动化操作，以提升竞争力。

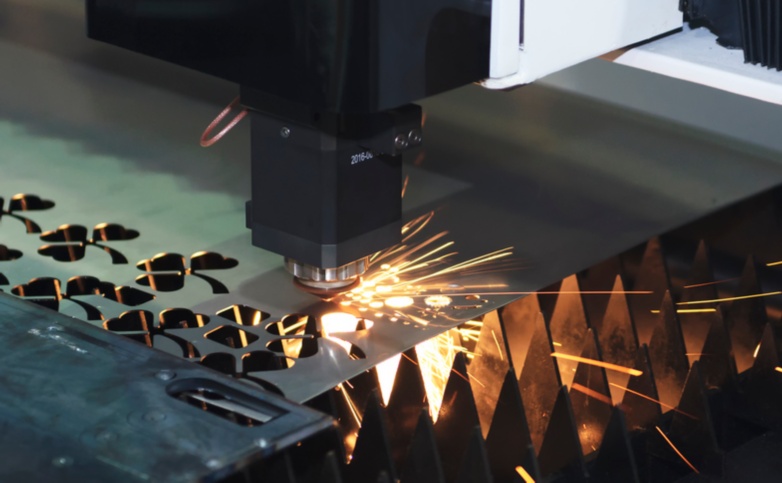

一体化改造方案

改造方案的核心是将CCD视觉定位系统集成到现有激光切割设备中，形成一个智能化的闭环控制系统。首先，团队选用了高分辨率CCD相机（分辨率达500万像素）和配套的LED光源，安装于激光切割头附近，确保能实时捕捉工件图像。软件方面，采用基于机器视觉的定位算法，通过图像预处理、特征提取和坐标转换，实现对工件位置的精确识别。激光切割系统则升级为数控（CNC）平台，支持与视觉系统的数据交互。改造过程分为三个阶段：硬件安装、软件集成和系统测试。

硬件安装包括固定CCD相机和调整光源角度，以消除环境光干扰；软件集成则涉及编写定制化程序，将视觉定位数据实时传输至激光控制器，实现自动路径规划；系统测试阶段通过多次试切，优化参数，确保稳定性。整个改造耗时约4周，投资成本包括设备采购和人员培训，总计约50万元人民币，但预计可在一年内通过效率提升收回投资。

实施细节

在实施过程中，团队首先对现有激光切割机进行了评估，确保其机械结构兼容视觉系统。CCD相机被安装在可调节支架上，以覆盖不同尺寸的工件（最大支持1m×1m范围）。图像处理软件基于OpenCV库开发，实现了实时边缘检测和模板匹配功能：当工件放置于工作台时，相机捕捉图像，软件自动识别参考点（如孔洞或边缘），并计算与预设坐标的偏差，进而驱动激光头进行微调。校准过程中，团队使用了标准测试板进行验证，将定位误差从原来的±0.5mm降低到±0.05mm。

此外，系统还集成了物联网模块，可远程监控运行状态和生成报告，便于维护。挑战主要出现在初期集成阶段，例如环境振动导致图像模糊，团队通过加装减震装置和优化算法得以解决。培训操作员掌握新系统也花费了一周时间，但后续运行表明，自动化程度提高后，人力需求减少了30%。

结果与效益

改造完成后，系统运行稳定，取得了显著效益。切割精度提升至±0.1mm以内，材料浪费率从10%降至3%，每年可节约原材料成本约20万元。生产效率大幅提高，单次切割时间从平均8分钟缩短到3分钟，日均产能提升40%，满足了更多紧急订单需求。自动化水平增强后，操作员只需负责上料和监控，劳动强度降低，错误率几乎为零。从投资回报看，初期投入50万元，在首年即通过节约和增产实现盈利，长期预计可提升企业利润率15%。

此外，系统的灵活性使其能快速切换不同产品线，增强了市场适应性。客户反馈显示，产品质量一致性提高，订单满意度上升，为企业赢得了更多长期合作机会。

结论

本案例展示了CCD视觉定位+激光切割系统一体化改造在提升制造业精度和效率方面的巨大潜力。通过整合视觉技术与激光切割，企业不仅解决了传统定位问题，还实现了自动化、智能化的生产模式。这一改造方案具有可扩展性，可应用于其他行业如电子制造或医疗器械，推动产业升级。

未来，随着人工智能和5G技术的发展，此类系统有望进一步优化，实现更高效的实时决策。总之，一体化改造是制造业迈向“工业4.0”的重要一步，企业应积极拥抱技术创新，以应对日益激烈的市场竞争。

常见问题解答（FAQ）

1.什么是CCD视觉定位，它如何与激光切割系统结合？

CCD视觉定位是一种基于电荷耦合器件（CCD）相机的图像采集技术，通过捕捉工件图像并利用算法分析位置信息，实现高精度定位。在与激光切割系统结合时，视觉系统实时识别工件坐标，并将数据发送至激光控制器，自动调整切割路径，确保切割准确无误。这种一体化设计消除了人工干预，提高了自动化水平和生产效率。

2.一体化改造的成本是多少？投资回报周期多长？

在本案例中，改造总成本约为50万元人民币，包括CCD相机、软件开发和培训费用。投资回报周期通常在1-2年，具体取决于企业规模和生产量。通过减少材料浪费、提高产能和降低人力成本，多数企业可在首年内实现成本回收，长期效益显著。

3.改造后，切割精度能提高多少？系统稳定性如何？

改造后，切割精度从原来的±0.5mm提升至±0.1mm以内，误差减少80%以上。系统稳定性通过多次测试验证，采用冗余设计和实时监控，故障率极低。日常维护简单，只需定期清洁相机镜头和校准软件，即可保证长期稳定运行。

4.这种改造是否适用于所有类型的激光切割设备？

是的，一体化改造具有较高的兼容性，可适配多数数控激光切割系统，包括光纤激光和CO2激光类型。关键是根据设备规格定制视觉组件和软件接口。建议在改造前进行专业评估，以确保硬件和软件的匹配性，避免不必要的调整。

5.改造过程中会遇到哪些常见挑战？如何解决？

常见挑战包括环境干扰（如光线变化或振动）、软件集成复杂性和操作员培训问题。解决方案包括：使用抗干扰光源和减震装置、采用模块化软件设计便于集成，以及提供实操培训课程。提前规划测试阶段，能有效降低风险，确保改造顺利实施。
