小幅面激光切割机自动化生产线方案详解

在当今制造业追求高效率、高精度和低成本的大背景下，传统的人工上下料、单机操作的激光切割模式已难以满足批量化和柔性化生产的需求。针对钣金加工、3C电子、医疗器械、精密器械等涉及大量小型金属或非金属零件切割的行业，小幅面激光切割机自动化生产线应运而生，成为企业实现“机器换人”、迈向“工业4.0”的关键一步。

一、什么是小幅面激光切割机自动化生产线？

顾名思义，该方案是以一台或多台工作幅面较小（通常在1500mm×3000mm以下）的激光切割机为核心，集成自动化上下料系统、物料存储与调度系统、智能控制系统以及成品分拣与收集系统，形成的一个连续、高效、无人化操作的智能生产单元。它专为加工尺寸不大但批量大、品种多的零件而设计，实现了从板材上料、定位、切割、到下料、分拣的全流程自动化。

二、自动化生产线的核心构成

一套完整的小幅面激光切割自动化生产线主要由以下几大模块组成：

1.自动化上下料系统

这是生产线的“手臂”，负责替代人工进行板材的搬运。通常包括：

料库/料塔：用于存储多层待加工的原始板材，容量可根据需求定制，从几层到几十层不等。

上料装置：通常为吸盘式或叉臂式机械手，负责从料库中精准抓取单张板材，并将其放置到激光切割机的工作台上。

下料装置：切割完成后，同样由机械手将切割后的骨架（废料）和零件（成品）从工作台上取下。

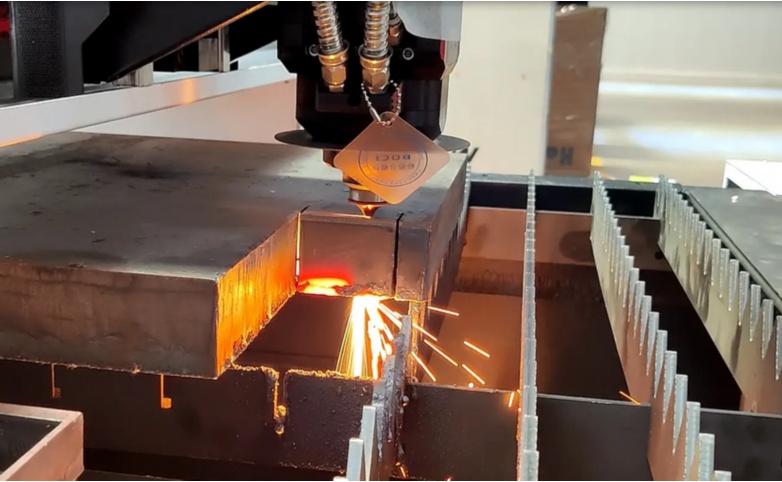

2.激光切割主机

作为生产线的“心脏”，小幅面激光切割机通常具备以下特点：

高精度与高速度：采用精密的直线电机或伺服电机驱动，定位精度可达±0.03mm/m，加速度超过2G，确保微小零件的切割轮廓精准、效率极高。

高性能激光器：根据材料（碳钢、不锈钢、铝合金、铜等）可选配光纤激光器，功率范围从500W至3000W，兼顾切割能力与节能效果。

快速交换工作台（可选）：部分高端方案会采用双工作台设计。当一个工作台在切割时，另一个可同时进行上下料，实现切割与上下料时间完全重叠，理论生产效率提升近一倍。

3.智能控制系统

这是生产线的“大脑”，集成了PLC（可编程逻辑控制器）、CNC（数控系统）和MES（制造执行系统）模块。

总控PLC：协调上下料机械手、料库和激光主机之间的动作逻辑，确保整个流程无缝衔接。

CNC系统：负责解析加工代码（如G代码），控制激光头的运动轨迹、激光功率、气体开关等。

MES接口：可与工厂上层的MES系统对接，接收生产任务、上报设备状态（OEE）、管理生产数据，实现数字化管理。

4.成品分拣与收集系统

这是提升生产线“智能化”水平的关键。切割后的板材上通常包含多个零件和网状骨架，该系统能自动将其分离。

分拣方式：

振动落料/吹气分拣：对于小零件，可通过工作台下的振动或吹气装置，使零件与骨架分离，并落入下方的分类料箱中。

机器人视觉分拣：对于需要更精细分类的零件，可采用六轴机器人搭配视觉识别系统，机器人通过摄像头识别零件位置，然后使用定制抓手将特定零件拾取并放入指定料盒，实现混料生产下的自动分拣。

三、典型工作流程

1.准备阶段：操作员将整叠板材放入料库，在控制系统中导入加工图纸和排样方案。

2.自动上料：系统指令上料机械手从料库取料，通过定位装置精确放置到激光切割机工作台并自动夹紧。

3.自动切割：激光切割机按照预设程序进行高速精密切割。同时，如果配有双工作台，另一个工作台已在同步进行下料和上料操作。

4.自动下料：切割完成，下料机械手将整个板材（含零件和骨架）取出。

5.自动分拣与收集：板材被运送至分拣工位，通过振动、吹气或机器人将有效零件与废料骨架分离，并分类收集。

6.循环生产：清空的工作台立即进入下一轮上料流程，如此循环往复，实现24小时不间断生产。

四、方案的核心优势

极致提升效率：彻底消除人工上下料、定位、分拣的时间，设备利用率（OEE）可从30-40%提升至80%以上，实现“黑灯工厂”式的连续生产。

保证品质一致性：自动化流程避免了人为操作带来的误差、划伤或定位不准，确保每一件产品的切割质量高度一致。

大幅降低人力成本：一条生产线仅需1名操作员负责巡检、补充原料和管理系统，可替代3-5名一线工人，长期来看人力成本显著下降。

优化生产管理：通过与MES系统集成，管理者可实时监控生产进度、设备状态和物料消耗，实现生产过程的透明化和数据化决策。

提升安全性：将操作人员与激光设备、机械运动单元完全隔离，从根本上避免了人身伤害风险。

五、适用行业与前景

该方案特别适用于：

3C电子行业：手机中板、内部结构件、散热片等。

钣金机箱机柜行业：各种电器元件安装板、面板、散热孔板等。

医疗器械行业：手术器械、植入物模板、精密仪器部件等。

汽车零部件行业：传感器支架、微电机壳件、滤清器部件等。

随着激光技术、机器人技术和人工智能技术的不断融合，未来的小幅面激光自动化生产线将更加智能、柔性。例如，通过AI视觉实现板材的自动识别与混规上料，通过大数据分析预测刀具（激光器）寿命并进行主动维护，最终构建成一个高度自治的智能生产单元。

FAQ（常见问题解答）

1.问：小幅面自动化生产线可以切割哪些材料？对材料厚度有要求吗？

答：该生产线主要适用于金属薄板切割，如碳钢、不锈钢、铝合金、黄铜、紫铜等。对于非金属材料，如亚克力、木板、塑料等也可加工，但需要根据材料特性选配不同型号的激光器（如CO2激光器）。材料厚度通常建议在0.5mm至12mm之间（视材料和激光器功率而定），最适合的厚度范围是0.5mm至6mm的薄板，这也是小幅面加工最常见的领域。

2.问：自动化上下料系统如何适应不同尺寸和材质的板材？

答：现代自动化系统具备很高的柔性。首先，在控制系统中可以预设多种板材的尺寸、厚度和材质参数。上料机械手（如自适应吸盘组）可以根据板材尺寸自动调整抓取点位。对于不同材质（如铝板容易反光，碳钢是磁性），系统可通过调整吸附力（真空气压）或切换抓取方式（磁性吸盘需注意）来适应。操作员只需在系统中调用对应的加工程序和参数即可。

3.问：如果生产过程中出现板材切割不透或异常，系统如何应对？

答：先进的自动化生产线集成了多种传感器和监控系统。例如：

电容调高器/激光调高器：实时监测切割头与板材的距离，防止碰撞。

穿透检测：在切割起始点检测是否已完全切透，若未切透则报警或调整参数。

视觉监控（可选）：通过摄像头监控切割熔池状态，识别异常火花。

一旦系统检测到异常，会立即暂停加工，并向中控系统发送报警信息，通知操作员前来处理，从而避免批量废品的产生。

4.问：这种自动化生产线的投资回报周期一般是多长？

答：投资回报周期受企业原有产能、人工成本、设备使用率等多重因素影响，通常在1.5年到3年之间。对于原本夜班人力成本高、产品批量大、品种多的企业，回报周期会更短。计算时需综合考虑：因效率提升带来的产能增加收益、节省的人工成本、因品质提升减少的废品损失、以及设备本身带来的能耗和维护成本。

5.问：自动化分拣系统能处理所有切割后的零件吗？对于非常微小或易变形的零件怎么办？

答：分拣系统有其适用范围。对于常规尺寸的零件，振动吹气分拣效果很好。但对于直径小于5mm或厚度低于0.5mm的极易变形、易丢失的微小型零件，标准分拣方式可能不适用。此时，解决方案包括：

微连接（Micro-joint）技术：在编程时，在零件与骨架之间预留微小的未切断连接点，使零件在切割后仍附着在骨架上。在下料后，通过专门的二次加工台（如机器人）通过轻微振动或敲击使其脱落，避免零件在分拣过程中散落或变形。

定制化分拣方案：针对特定产品，设计专用的夹具和分拣流程，这通常在方案设计阶段就需要与设备供应商深入沟通。
