激光模切机自动化产线设计方案详解（含MES与CCD联动）

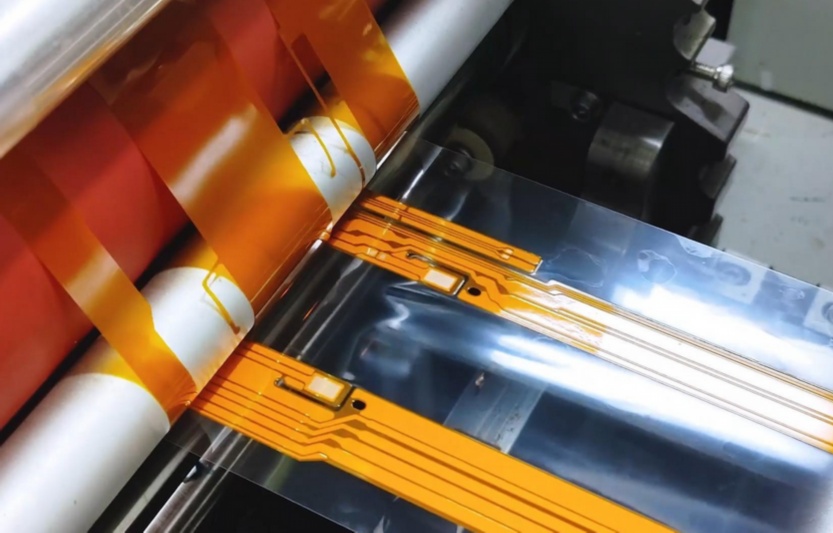

在现代制造业，尤其是消费电子、汽车内饰、柔性电路板（FPC）等高精度要求领域，传统的人工上下料、对位、检测的模切生产方式已无法满足对效率、精度和一致性的苛刻需求。

一、引言：为何需要自动化产线

激光模切凭借其无模具、柔性化、高精度的优势迅速崛起。而将激光模切机整合进一条完整的自动化产线，并实现与上层信息管理系统（MES）和视觉系统（CCD）的深度联动，是打造“智能工厂”的关键一步。本方案旨在设计一条高效、智能、可追溯的激光模切自动化产线。

二、自动化产线整体架构设计

该产线以“数据驱动制造”为核心思想，构建了一个由设备层、控制层、执行层与管理层组成的四级架构。

1.设备层：

自动上料单元：采用六轴机器人或桁架机械手，配合料盘库或卷料放料架，实现卷材或片材的自动、不间断上料。

激光模切主机：核心加工设备，配备高精度振镜系统和高功率紫外/光纤激光器，用于完成复杂图形的精密切割、钻孔、蚀刻等。

CCD视觉对位与检测单元：集成在模切机内部及产线后端。前端的CCD用于识别材料上的Mark点，实现精准对位，补偿材料形变和放置误差；后端的CCD用于成品质量全检。

自动下料与分拣单元：机器人或定制化吸盘抓手，根据检测结果，将合格品与不合格品自动分拣到不同料盘或流水线上。

废料回收单元：自动收集并处理模切过程中产生的废料，保持工作环境清洁。

2.控制层：

中央PLC：作为产线的“神经中枢”，协调机器人、传送带、激光器、CCD等所有硬件设备的动作时序与逻辑，确保流程顺畅。

工业电脑（IPC）：运行产线控制软件（SCADA）和视觉处理软件，负责接收MES指令、处理CCD图像、并向PLC下发具体动作命令。

3.执行层：

MES系统：这是产线的“大脑”。它接收来自上层ERP的生产计划，并将其分解为具体的工单下发给产线。同时，它实时收集生产数据（如设备状态、产量、良率、物料信息等），实现生产过程的透明化和数字化管理。

4.管理层：

ERP系统：负责企业级的资源计划，向MES下达宏观生产指令。

三、核心技术详解：MES与CCD的深度联动

MES与CCD的联动是实现产线智能化的精髓，主要体现在以下三个环节：

1.生产前的“信息预置”联动：

流程：MES系统接收到一个新工单后，会将该工单的所有关键参数（如产品型号、图纸文件路径、标准CAD图、对应的Mark点信息、视觉检测标准、激光加工参数等）打包下发至激光模切机和视觉系统。

价值：实现了“一键换产”。操作员只需在MES界面扫描物料条码或选择工单，整个产线（包括激光程序和视觉检测程序）即可自动完成切换，极大减少了换线时间和人为错误。

2.生产中的“实时对位与补偿”联动：

流程：

机械手将材料放置到加工平台后，CCD相机快速拍照，精准定位材料上的Mark点。

视觉系统将识别到的Mark点实际坐标与MES下发的标准坐标进行比对，计算出X、Y、θ方向的偏移量。

该偏移量数据被实时发送给激光模切机的控制系统，控制系统会动态调整激光扫描的路径，确保切割图形与材料实际位置完美契合。

价值：消除了由上料、材料拉伸变形等带来的误差，将加工精度从毫米级提升至微米级，显著提高了产品良率。

3.生产后的“质量追溯与决策”联动：

流程：

产品加工完成后，后端CCD检测单元对其进行拍照，进行缺陷检测（如切穿、未切透、毛刺、尺寸超差等）。

CCD将检测结果（OK/NG）及详细的缺陷图像和数据，实时上传至MES系统。

MES系统为每一个产品（或每一批次）建立唯一的“电子身份证”，记录其所有的生产信息：何时、由何设备、使用何物料、经过何工序、质量检测结果如何。

当不良率超过MES预设的阈值时，系统可自动报警并暂停生产，通知工程师进行处理。同时，基于实时良率数据，MES可以动态优化生产排程。

价值：实现了全过程的质量追溯。一旦客户端发现问题，可通过产品序列号快速追溯至生产批次的每一个环节，精准定位问题根源。同时，基于大数据分析，可以持续改进工艺，实现预防性维护。

四、方案优势总结

极致高效：24小时不间断生产，自动换料、换产，OEE（设备综合效率）大幅提升。

超高精度：CCD视觉对位补偿技术，确保微米级加工精度，良率超99.5%。

全流程可追溯：从原材料到成品，所有数据被记录在MES中，满足高端客户的品质管理要求。

高度柔性：无需物理模具，通过软件切换图形，特别适合小批量、多品种的定制化生产。

降本增效：大幅减少对熟练操作工的依赖，降低人工成本与出错率，实现“黑灯工厂”的无人化运作。

【五问五答】

Q1:MES与CCD联动中，数据传输的实时性要求有多高？如何保证？

A1:实时性要求非常高，尤其是在对位环节，必须在毫秒级内完成图像采集、计算和补偿指令的下发。为保证实时性，我们采用：

硬件层面：使用千兆以太网或更高速的相机接口，并配备高性能的工业计算机和实时性强的PLC。

软件层面：采用优化的通讯协议（如TCP/IP、Profinet），并在系统架构上减少中间环节，让视觉系统与运动控制器直接进行高速数据交换，MES则负责更高层的管理与记录。

Q2:如果CCD视觉系统误判或发生故障，产线如何应对？

A2:系统设计有完善的容错与处理机制：

多重校验：可设置对同一位置进行多次拍照取平均值，或采用多个相机交叉验证。

置信度阈值：设定一个置信度分数，当识别结果低于此分数时，系统判定为“不确定”，可将其归类为待复检品，由机器人移至复检区域，而非直接报废。

人工干预接口：在HMI（人机界面）上设有紧急停机和手动override功能，当系统频繁误报时，操作员可介入调整视觉参数或暂停检测。

系统自诊断：视觉系统会定期进行自检，如相机掉线、光源异常等，会立即向MES报警。

Q3:此方案对企业的网络和IT基础设施有何要求？

A3:这是一个关键前提。要求包括：

稳定的工业网络：车间需部署工业交换机，实现设备层的稳定互联，与办公网络进行物理或逻辑隔离（VLAN），保障数据安全与实时性。

数据中心：需要部署服务器用于运行MES系统数据库，确保数据存储的可靠性与高性能访问。

信息安全：必须部署防火墙、权限管理体系，防止未经授权的访问和网络攻击。

IT支持：企业需要具备或引入专业的IT/OT融合技术支持团队。

Q4:该自动化产线是否能与已有的老旧设备集成？

A4:可以，但挑战较大。集成方式取决于老旧设备的通讯能力：

最佳情况：老旧设备支持标准通讯协议（如ModbusTCP,OPCUA），可直接接入系统。

常见情况：设备仅有基本的I/O信号（如启动、停止、报警）。此时需要通过一个额外的网关（Gateway）或PLC来采集这些数字量信号，再转换成网络数据与MES/上位机交互。

最差情况：设备完全无接口。这时可能需要通过加装传感器（如光电开关、计数器）来间接获取其状态信息。虽然能实现一定程度的集成，但数据丰富度和控制精度会大打折扣。

Q5:投资回报率（ROI）通常如何？主要从哪些方面体现？

A5:ROI周期通常在1.5到3年之间，具体取决于产能和产品价值。回报主要体现在：

直接人力成本节约：减少上下料、检测、分拣等岗位操作员。

质量成本节约：极高的良率直接减少了材料浪费和返工、报废成本。

效率提升：设备利用率（OEE）提升，单位时间产出更高，能承接更多订单。

管理成本优化：生产流程数字化，减少了纸质单据和人为调度，管理效率提升。

隐形价值：提升企业技术形象和接单能力，满足高端客户对可追溯性和自动化生产的要求，这是无法用短期金钱衡量的战略价值。
