激光模切机CCD定位偏差的全面排查与精细调校经验

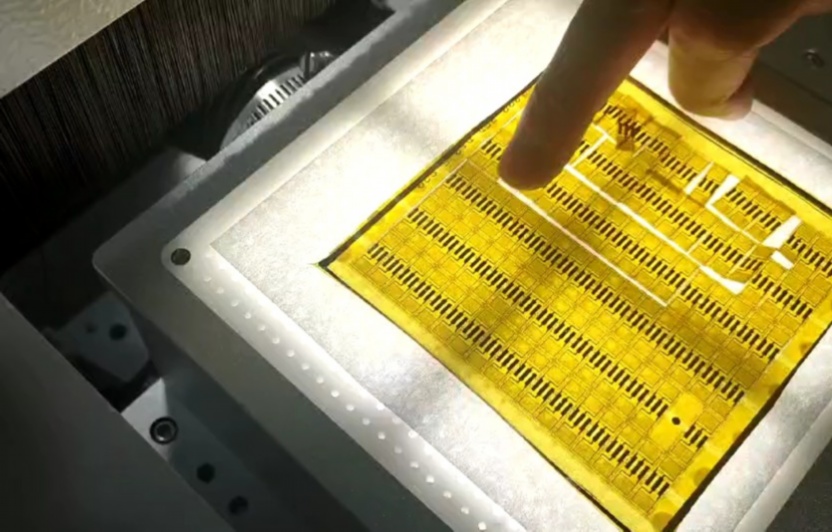

在现代高精度包装、印刷和电子行业中，激光模切机以其灵活性、高效率和无需刀模的优势，占据了不可或缺的地位。而实现这一切的核心，便是其“眼睛”——CCD视觉定位系统。它能自动识别材料上的马克线（Mark线），从而引导激光进行精准切割。然而，一旦CCD系统出现定位偏差，就会导致批量性的产品报废，造成巨大损失。

因此，掌握一套系统、高效的CCD定位偏差排查与调校方法，是每一位设备操作与维护人员的必备技能。

本文将结合实践，从原理到实操，详细阐述CCD定位偏差的排查流程与调校经验。

一、理解偏差根源：为何“眼睛”会看错？

在动手之前，我们必须理解偏差产生的根本原因。CCD定位的本质是“三点确定一个坐标系”：相机捕捉到两个或以上的马克点，通过其相对位置计算出材料的平移、旋转和缩放误差，并指令激光头进行补偿。

偏差主要源于以下几个方面：

1.硬件层面：相机、镜头、光源本身的问题。

2.软件参数：视觉处理参数设置不当。

3.机械与电气：机器传动系统（如丝杠、导轨）的精度、伺服电机的响应。

4.材料与马克线：材料变形、马克线印刷质量差等外部因素。

二、系统化排查流程：从外到内，由简到繁

当发现定位不准时，切忌盲目调整参数，应遵循以下排查流程：

第一步：基础环境与材料检查

清洁！清洁！清洁！：这是最容易被忽视却又最高效的一步。用无尘布和酒精仔细清洁CCD相机镜片、LED同轴光源或环形光源的表面。任何灰尘、指纹或油污都会严重影响成像质量。

检查马克线：确认马克线是否清晰、完整、无反光或晕染。线条宽度是否在相机识别的最佳范围内（通常为0.2mm-0.5mm）。尝试更换另一卷材料或同一卷的不同位置，以判断是否为材料本身或印刷问题。

检查材料固定：材料在加工平台上是否发生偏移、起翘或拉伸？真空吸附是否均匀有效？

第二步：硬件状态确认

光源亮度：检查光源亮度是否稳定、均匀。亮度不足会导致图像信噪比低，过亮则可能过曝。观察相机视野内，马克线与背景的对比度是否达到最大。

相机与镜头：检查相机和镜头是否松动。镜头的焦距是否准确，成像有无模糊或畸变。

第三步：软件与参数诊断

如果前两步均无问题，则进入核心的软件排查。

重设模板：有时因材料批次更换或微小变动，原有模板可能不再适用。在确保当前材料位置正确的前提下，重新制作一个定位模板。

观察识别过程：在软件的视觉预览窗口中，仔细观察相机是如何识别马克线的。

识别框是否准确地框住了马克线？

识别到的边缘是否清晰、稳定，还是会“跳动”？

如果识别不稳定，说明视觉参数（如阈值、滤波、边缘极性等）需要优化。

三、精细调校实战：让“眼睛”更锐利

经过排查，定位问题通常集中在视觉参数的调校上。

1.相机标定（CameraCalibration）

这是精度调校的基石。其目的是建立“像素坐标系”与“机械坐标系”的精确换算关系。

方法：使用高精度的标准标定板（如棋盘格或圆点阵列），让相机在不同位置拍照，软件会自动计算相机的畸变参数和像素当量（即一个像素代表多少毫米）。

经验：建议定期进行标定（如每月或每次大修后），尤其是在更换相机或镜头后，必须重新标定。

2.视觉参数优化

阈值（Threshold）：这是区分前景（马克线）和背景的关键参数。通过拖动阈值滑块，使得马克线在二值化图像中呈现出最清晰、最完整的白色（或黑色）线条，与背景对比鲜明。

滤波（Filter）：如果图像中有噪点，可以适当开启滤波功能（如中值滤波），以平滑噪声，但注意不要过度，否则会模糊边缘。

搜索区域（ROI）：合理设置搜索框的大小和位置。框太大容易搜到干扰物，太小则可能在材料有较大偏移时找不到线。通常设置为马克线实际可能出现范围的1.5倍左右。

边缘极性（EdgePolarity）：明确指定是从“黑到白”还是“白到黑”的边缘。设置错误将导致无法识别。

3.补偿与延时调整

相机延时（CameraDelay）：从相机拍照到系统发出运动指令，存在一个极短的时间差。如果材料在连续运动中，这个延时会导致计算出的位置并非切割时的实际位置。需要通过实际切割测试，微调延时参数，使定位达到最佳。

线性补偿与角度补偿：高级系统中允许对X、Y方向的缩放以及整体角度进行微补偿。如果发现偏差具有一致的规律性（如总是偏右0.1mm），可以在此处进行修正。

案例分享：

曾遇一台设备，切割圆形标签时总出现固定方向的椭圆变形。经排查，非CCD问题，而是X/Y轴丝杠的磨损程度不同，导致两轴的实际运动距离与指令距离比值（脉冲当量）不一致。通过重新进行“螺距补偿”校准机械系统，问题得以解决。

总结：

处理CCD定位偏差，是一场需要耐心和逻辑的“侦探工作”。始终坚持“从外到内、由简到繁”的排查原则，先排除一切可能的外部干扰，再深入核心进行精细调校。建立完善的设备点检制度，定期清洁、标定和记录，能将绝大多数偏差问题扼杀在摇篮之中。

【问答环节】

1.问：设备在正常生产中突然出现定位全盘偏移，可能是什么原因？

答：突发性、系统性的大范围偏移，通常不是参数问题，更可能是：

模板丢失或错位：检查是否误触了软件，导致定位模板被重置或替换。

硬件连接故障：检查CCD相机、光源的电源线和数据线是否松动或接触不良。

机械原点丢失：设备的机械原点传感器故障或被干扰，导致机器坐标系整体偏移。应首先执行“回机械原点”操作。

强电磁干扰：附近有大功率设备启动，干扰了信号传输。

2.问：相机识别马克线时闪烁不定，时好时坏，如何解决？

答：这种不稳定的识别，通常指向光源和视觉参数。

首要检查光源：确认光源供电是否稳定，亮度是否设置为自动模式？如果是，改为固定亮度。LED光源有频闪可能，确保其驱动频率与相机曝光时间匹配。

优化阈值：当前阈值可能处于一个临界值。轻微的材料色差或反光就会导致识别失败。适当调整阈值，找到一个稳定的范围。

检查材料：材料本身是否有纹路、斑点或不平整，干扰了识别？可以尝试稍微移动相机视野到更“干净”的区域。

3.问：我已经重新标定了相机，但切割精度依然达不到要求，下一步该怎么办？

答：如果标定后精度仍不达标，说明问题可能超出了视觉系统本身。

检查机械传动系统：丝杠、导轨是否有磨损、间隙或润滑不良？用百分表检测X、Y轴的反向间隙。机械精度是视觉精度的物理基础。

验证激光光路：激光头的焦点是否准确？光路是否与相机视野中心一致？执行“光路校准”程序，确保相机“看到”的地方就是激光“打到”的地方。

复核标定过程：标定板是否放置平整？拍照时是否涵盖了整个加工行程？标定计算的结果其像素当量误差值是否在允许范围内（通常要求小于0.05mm）？

4.问：对于反光强烈的材料（如镀铝膜），CCD识别非常困难，有什么技巧？

答：高反光材料是CCD应用的难点。

更换光源类型：尝试使用低角度环形光源或穹顶无影光源，通过改变光照角度来消除镜面反光。

调整光源角度：如果使用普通环形光源，可以尝试倾斜一个角度照射，避免光线垂直反射进入镜头。

使用偏振片：在相机镜头前加装偏振镜，并配合在光源前也加装偏振片，可以极其有效地消除特定方向的反射光。

选用特殊马克线：与印刷厂沟通，使用哑光或消光类型的油墨来印刷马克线。

5.问：如何建立一个预防性的维护计划来减少CCD定位故障？

答：预防胜于治疗。

日常点检：每班开机前，清洁相机镜片和光源；检查一个测试文件，确认切割精度。

周常维护：清洁加工平台，检查真空吸附孔是否堵塞；检查所有线缆固定情况。

月度保养：执行一次完整的相机标定；检查并清洁传动系统，补充润滑油。

记录与归档：建立设备档案，记录每次故障现象、原因和处理方法，以及每次标定的参数。当更换材料批次时，及时保存和更新对应的视觉模板和参数。
