精密划片机工艺参数数据库构建方案

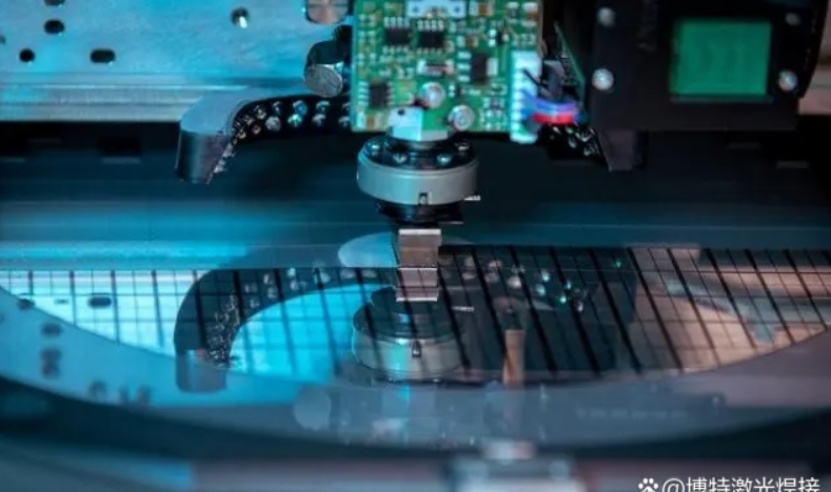

精密划片机作为半导体封装、LED、MEMS、先进陶瓷等精密制造领域的关键设备，其加工质量直接影响到产品的良率、性能与成本。划片工艺是一个涉及多物理场耦合的复杂过程，其核心工艺参数包括：主轴转速、进给速度、切割深度、冷却液流量与压力、刀具类型与尺寸、工件材料特性等。

这些参数的组合千变万化，对切割的崩边大小、切割深度一致性、刀具寿命、生产效率等指标产生决定性影响。

一、背景与意义

目前，许多企业仍依赖于工程师的个人经验进行参数调试与优化，存在以下问题：

1.知识依赖性强：资深工程师的经验难以有效传承和复制。

2.试错成本高：新物料或新工艺的开发需要大量实验，耗时耗材。

3.稳定性不足：缺乏数据支撑，难以实现工艺的标准化和稳定控制。

4.效率低下：问题追溯和分析缺乏系统性数据，排查困难。

因此，构建一个系统化、结构化、智能化的精密划片机工艺参数数据库，对于实现工艺知识的沉淀、优化与复用，提升生产智能化水平，保障产品质量一致性，具有极其重要的战略意义。

二、系统架构设计

本方案提出的数据库系统采用分层架构，确保数据的完整性、安全性与可用性。

1.数据采集层

这是数据库的基础。通过以下方式获取数据：

设备接口：通过划片机的PLC或SECS/GEM协议，自动实时采集主轴转速、进给速度、切割深度、当前坐标等动态参数。

传感器系统：集成额外的传感器，用于采集冷却液温度、压力、流量，以及设备振动、声发射等过程监控数据。

手动录入终端：开发简洁的Web或客户端界面，供工程师和操作员录入无法自动采集的数据，如：

物料信息：材料类型（硅、玻璃、陶瓷等）、厚度、晶向、涂层情况。

刀具信息：刀片型号（金刚石、电镀/树脂结合剂）、直径、厚度、Hub直径、粒度。

工艺结果数据：通过测量仪器（如显微镜、轮廓仪、AOI设备）获得的崩边大小（正面/背面）、切割道宽度、表面粗糙度等。

质量判定：良品/不良品标识，以及不良现象描述（如崩边、裂纹、未切透等）。

2.数据存储与管理层

数据库选型：推荐使用关系型数据库（如MySQL,PostgreSQL）或时序数据库（如InfluxDB）的组合。关系型数据库用于存储结构化的工艺配方和物料信息，时序数据库用于高效存储和查询设备运行时的海量时序数据。

数据模型设计：核心数据表包括：

工艺配方表：配方ID、配方名称、适用材料、创建者、创建时间。

参数明细表：与配方关联，记录具体的转速、进给速度、切割深度等。

物料信息表：物料ID、材料名称、厚度、供应商等。

刀具信息表：刀具ID、刀具型号、规格参数、使用寿命记录。

生产过程记录表：记录每一次切割任务的执行情况，关联配方、物料、刀具，并记录时间戳、设备ID。

质量检测结果表：与生产过程记录关联，存储各项质量指标的测量值。

3.数据服务与应用层

核心服务引擎：

数据查询与检索服务：提供多条件组合查询，如“查询所有针对0.5mm厚硅片，且崩边小于15μm的工艺配方”。

数据分析与报表服务：生成SPC统计过程控制图表，分析关键质量指标（如崩边）的分布与趋势。

工艺推荐引擎：基于历史成功数据，当输入新材料和新要求时，系统能推荐最接近的、经过验证的工艺参数作为起点。

前端应用界面：

工艺工程师门户：用于配方创建、修改、审核、发布、历史数据查询与分析。

操作员工作台：简单明了地调用已批准的配方，上报生产异常。

管理驾驶舱：以图表形式展示全局的设备OEE、刀具消耗、产品良率等KPI。

三、实施步骤

1.第一阶段：需求分析与规划（1-2个月）

成立跨部门项目组（设备、工艺、IT、生产）。

明确数据库需要管理的参数范围、质量指标和用户角色权限。

制定详细的项目计划和技术规范。

2.第二阶段：系统设计与开发（3-4个月）

完成数据库的详细设计。

开发数据采集接口（与设备对接）。

开发后端数据服务和前端用户界面。

进行单元测试和集成测试。

3.第三阶段：数据迁移与试运行（1-2个月）

将现有的、分散在各类文件（如Excel）中的历史工艺数据，清洗、整理并导入新数据库。

选择1-2台关键划片机和典型产品进行试点运行。

收集用户反馈，优化系统功能和用户体验。

4.第四阶段：全面推广与持续优化（长期）

在所有划片机上部署和推广使用。

建立数据管理和维护的规章制度。

引入机器学习算法，探索工艺参数的智能预测与优化，实现从“经验驱动”到“数据驱动”的升级。

四、预期效益

知识资产化：将工程师的隐性经验转化为可查询、可复用的企业数字资产。

研发提速：新工艺开发时间缩短30%以上，大幅减少试错成本。

质量提升：通过标准化和SPC监控，实现工艺稳定性控制，提升产品良率。

降本增效：优化刀具使用策略，延长刀具寿命；减少生产中断，提高设备综合效率（OEE）。

决策支持：为管理层提供数据洞察，支持产能规划、成本分析和持续改进。

FAQ（常见问题与解答）

1.问：如何保证手动录入数据的准确性和一致性？

答：这是数据质量的关键。我们采取多重措施：

标准化输入：对于材料、刀具类型等，使用下拉菜单选择，而非自由文本输入。

数据验证：系统会对输入的数据进行范围校验（如转速不能超过设备极限）。

权限管理：关键工艺参数的创建和修改需要更高级别的权限（如工艺工程师），操作员通常只有执行和结果记录的权限。

培训与考核：对录入人员进行定期培训，并可将数据录入的准确性纳入绩效考核。

2.问：这个数据库如何帮助我们优化刀具寿命？

答：数据库可以精确记录每一把刀具的“生命历程”。

关联分析：系统可以关联分析不同工艺参数（如高转速/高进给）组合下，刀具的磨损速度和最终寿命。

寿命预测：通过累积数据，可以建立刀具寿命预测模型，在刀具达到寿命终点前进行预警，避免因刀具过度磨损导致的产品批量不良。

成本核算：可以精确计算出每个产品所分摊的刀具成本，为成本控制和采购决策提供依据。

3.问：我们的划片机品牌和型号不一，数据接口各异，如何实现统一采集？

答：这是实施中的常见挑战。我们的方案是采用“适配器”模式。

抽象数据模型：在系统内部，我们定义一套统一的、标准化的数据模型。

开发设备驱动：针对每一种品牌和型号的划片机，开发一个特定的“驱动”或“适配器”。这个驱动负责将设备特有的通信协议和数据格式，转换为我们系统内部的标准格式。

这样，即使底层设备多样，上层应用也能处理一致的数据，实现了系统的可扩展性。

4.问：这个系统如何与公司现有的MES（制造执行系统）或ERP（企业资源计划系统）集成？

答：我们设计时充分考虑了系统集成性。

API接口：本数据库系统将提供一套完整的RESTfulAPI接口。

数据流向：

从ERP/MES来：可以接收来自ERP的生产工单信息，以及来自MES的物料批次信息。

向MES回写：可以将生产完成信息、质量判定结果、设备状态等实时回写到MES中。

通过这种松耦合的集成方式，可以实现各系统间的数据无缝流动，形成从计划到执行再到分析的完整闭环。

5.问：数据库里的数据量会非常庞大，如何确保查询和分析的性能？

答：我们通过多种技术手段保障系统性能：

分层存储：对实时监控数据使用高性能的时序数据库；对历史归档数据转移到成本更低的存储中。

索引优化：对常用的查询条件（如材料、配方ID、时间范围）建立高效的数据库索引。

数据聚合：对于管理驾驶舱等需要宏观视图的应用，系统会预先计算和存储日度、周度的聚合数据，避免每次查询都对海量明细数据进行实时计算。

定期维护：制定定期的数据库维护计划，如清理碎片、更新统计信息等，以保持最佳性能。
