COB在线激光镭雕机全流程自动化改造方案

在当今电子制造业追求高效率、高精度和零缺陷的背景下，传统的人工上下料、手动定位的激光镭雕生产方式已难以满足大规模、快节拍的生产需求。COB（ChiponBoard）封装工艺，作为微电子封装的关键环节，其对芯片的标识追溯要求极为严格。因此，对现有的COB在线激光镭雕机进行全流程自动化改造，成为提升产线智能化水平、降低运营成本、保障产品质量的必然选择。

一、改造背景与核心目标

1.改造背景：

效率瓶颈：人工上下料速度慢，成为整条产线的节拍瓶颈。

人为误差：手动放置PCB板易导致位置偏差，引发镭雕内容错位、模糊，甚至伤及芯片。

数据追溯困难：人工记录与物料绑定容易出错，难以实现精确的全流程追溯。

人力成本与管理压力：重复性劳动岗位招工难，且伴随管理和培训成本。

2.核心目标：

全自动无人操作：实现从上料、定位、镭雕、检测到下料的全程自动化。

高精度与高一致性：确保每片PCB板的镭雕位置和内容绝对精准、一致。

无缝数据集成：与上层MES（制造执行系统）对接，实现“一物一码”的全程追溯。

提升综合效率（OEE）：通过减少人为干预，大幅提升设备利用率、生产效率和产品合格率。

二、全流程自动化改造方案架构

本方案以COB在线激光镭雕机为核心，集成自动化上下料系统、机器视觉系统、智能软件控制系统，构建一个完整的自动化工作单元。

1.自动化上下料系统：

上料单元：采用托盘式或料仓式自动上料机。PCB板在经过前道工序后，被整齐放置在专用托盘内，由上料机的机械臂或顶升平移机构，依次将PCB板精准移送至镭雕机的传送带上。

传输与定位单元：改造或加装高精度同步带或导轨传输系统。在关键工位安装光纤传感器或光电传感器，用于检测PCB板到位情况。同时，采用精密的定位夹具或气缸挡停机构，确保PCB板在镭雕时处于固定位置，消除振动带来的误差。

下料单元：根据镭雕后的检测结果，由PLC控制的分类下料机构执行动作。合格品被移至下一工序的料盘或传送带；不合格品则被分流至NG（不良品）收集区，并触发声光报警，提醒技术人员处理。

2.高精度机器视觉系统：

这是实现自动化的“眼睛”和“大脑”，是改造方案的技术核心。

硬件构成：包括高分辨率工业相机、专用光源（如环形光、同轴光）、图像采集卡及视觉处理工控机。

工作原理：

定位与纠偏：相机对传送带上的PCB板进行拍照，通过预先设定的定位标志（如Mark点、板边角）进行图像识别。视觉系统快速计算出PCB板实际位置与理论位置的偏移量（X,Y,θ），并将此坐标补偿值实时发送给激光振镜系统。激光头据此自动调整雕刻位置，完美解决因来料放置偏差导致的雕刻错位问题。

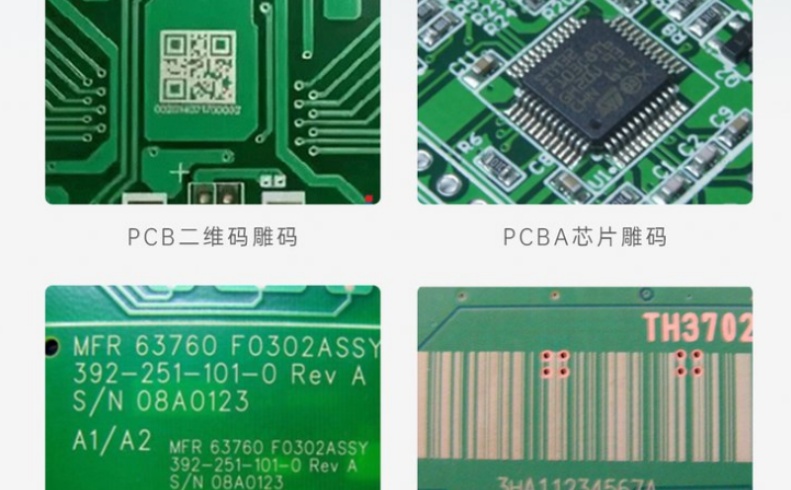

内容识别与校验：在镭雕后，可增设第二套视觉系统，对雕刻的二维码、序列号等进行读取和验证，确保内容正确、清晰可读，实现100%在线质检。

3.智能软件控制系统：

这是整个自动化单元的“神经中枢”。

PLC（可编程逻辑控制器）：作为下位机，负责所有硬件设备的逻辑控制，如传送带的启停、气缸的动作、传感器的信号处理等，确保整个物理流程顺畅、可靠。

激光控制软件与视觉软件：两者深度集成。视觉软件的坐标补偿数据通过通讯协议（如TCP/IP,RS232）实时传递给激光控制软件。激光软件需支持动态调焦、飞行雕刻等功能，以适应不同板厚和高速生产的需求。

与MES系统集成：自动化单元通过工业以太网与工厂MES系统连接。MES下达生产任务和对应的追溯码信息；镭雕完成后，单元将产品序列号、生产时间、设备状态、检测结果等数据实时上传回MES，形成完整的生产数据链。

三、改造实施流程

1.需求调研与分析：明确生产节拍、产品规格、追溯要求及与现有产线的接口方式。

2.方案设计与评审：出具详细的机械、电气、软件设计方案，并进行可行性评审。

3.硬件采购与集成：采购标准化的自动化模块（机械手、传送带、视觉系统等）并进行机械组装与电气布线。

4.软件开发与调试：编写PLC控制程序、视觉识别算法，并完成与激光软件、MES系统的通讯联调。

5.现场安装与试运行：在客户现场进行设备安装，进行空跑和带料测试，优化参数。

6.验收与培训：达到预定技术指标后，进行项目验收，并对客户操作和维护人员进行系统培训。

四、预期效益分析

效率提升：实现24小时不间断生产，生产节拍可提升50%以上，人均产值大幅增加。

质量提升：杜绝因人为因素导致的不良品，产品一次性合格率可达99.9%以上。

成本降低：直接节省单班至少1名操作工，长期来看人力成本显著下降；同时减少了因误操作导致的物料报废。

管理升级：实现生产数据的透明化和数字化管理，为精益生产和智能决策提供有力支撑。

总结

对COB在线激光镭雕机进行全流程自动化改造，并非简单的“机器换人”，而是一场深刻的产线智能化升级。它通过机电软一体化技术的深度融合，构建了一个稳定、高效、智能的生产节点，有力推动了电子制造企业向工业4.0和“中国制造2025”的目标迈进。投资于此，不仅是解决当下生产痛点的良方，更是为企业在未来的市场竞争中构筑核心优势的战略布局。

常见问题：

1.问：自动化改造后，如何应对不同尺寸或型号的PCB板？换线生产是否复杂？

答：这正是自动化方案智能化的体现。在方案设计阶段，会采用“柔性化”设计理念。对于上料部分，可使用可调节宽度的传送带或兼容多种托盘的上料机。在软件层面，操作员只需在HMI（人机界面）上调用预设的“配方”（Recipe），系统即可自动切换相应的视觉识别程序（如更换Mark点模板）、调整激光雕刻参数和机械手的运动轨迹。整个换线过程通常在几分钟内即可完成，极大地提升了设备的多品种适应能力。

2.问：视觉定位系统的精度能达到多少？能否应对PCB板的轻微变形或颜色差异？

答：现代高分辨率工业视觉系统的定位精度通常可以达到±0.02mm甚至更高，完全满足COB芯片上微米级追溯码的雕刻要求。对于PCB板的轻微变形，视觉系统可以通过多点定位或轮廓匹配等高级算法进行补偿。而对于板子的颜色、反光等差异，可以通过优化光源（如选择不同角度、颜色的光）来凸显特征点，确保在任何情况下都能稳定、准确地识别定位标志。

3.问：改造过程中，如何确保不影响现有的生产计划？

答：专业的改造服务商会制定周详的项目计划。通常采用“离线预集成、在线快速切换”的模式。即大部分机械结构、电气控制和软件编程工作在工厂或实验室完成组装和调试，形成一个完整的模块。待到客户计划的停产维护窗口期，再将旧设备移出，把预制好的自动化单元快速接入产线，进行最后的联调。这种方式能将现场施工对生产的影响降到最低，通常只需几个工作日即可完成切换。

4.问：自动化系统后期的维护和故障诊断是否困难？

答：一套成熟的自动化系统会配备完善的故障诊断与预警功能。PLC和HMI会实时监控所有传感器、气缸、电机等部件的状态。一旦发生异常，如料盘空、气压不足、通讯中断等，系统会立即在触摸屏上弹出明确的报警信息和处理建议，并停机保护。日常维护主要是对导轨、丝杠进行清洁润滑，检查传感器位置等，操作并不复杂。服务商也会提供详细的维护手册和远程技术支持，保障系统长期稳定运行。

5.问：这项改造的投资回报周期通常是多久？

答：投资回报周期取决于具体的生产规模、人力成本和使用频率。我们可以做一个简单的估算：假设节省一名操作工的年综合成本（薪资、社保、管理等）为10万元，改造项目总投入为30万元。那么仅从直接人力节省来看，静态回报周期约为3年。但如果综合考虑因效率提升带来的产能增加、因良率提升带来的报废减少、以及管理成本的下降，实际投资回报周期通常会更短，普遍在1.5年至2.5年之间。这对于一项能带来长期竞争力的投资而言，是非常有价值的。
