微流控芯片焊接解决方案案例分享

微流控芯片作为现代生物医学和化学分析的核心工具，广泛应用于疾病诊断、药物筛选和环境监测等领域。其核心优势在于能够在微米尺度上精确操控流体，实现高通量、低样本消耗的分析。然而，微流控芯片的制造过程中，焊接环节常成为瓶颈：芯片的封装质量直接影响流体通道的密封性、生物兼容性和长期稳定性。

本案例分享某生物技术公司（以下简称“公司”）在微流控芯片焊接中遇到的挑战及其创新解决方案，旨在为行业提供参考。

问题描述

公司专注于开发一款用于快速病原体检测的微流控芯片，该芯片由聚二甲基硅氧烷（PDMS）和玻璃基板构成，内部包含多通道微流体结构。在生产初期，公司采用传统热压焊接工艺进行封装，但面临以下问题：首先，焊接后芯片的密封性不足，导致约15%的产品出现流体泄漏，影响检测准确性；其次，焊接过程的热应力导致微通道变形，降低了芯片的精度和重复性；

最后，传统工艺效率低下，每片芯片焊接耗时超过5分钟，无法满足批量生产需求。这些问题不仅增加了生产成本，还延误了产品上市时间，严重制约了公司在快速诊断市场的竞争力。

解决方案

针对上述挑战，公司联合设备供应商引入了激光焊接解决方案。激光焊接作为一种非接触、高精度的技术，特别适用于微流控芯片的封装。具体方案包括：采用波长1064nm的脉冲光纤激光器，结合计算机控制系统，实现微米级定位和能量控制。焊接参数经过优化：脉冲能量设置为0.5-1.5mJ，频率为10-20kHz，扫描速度控制在100-200mm/s，以确保焊接区域均匀加热而不损伤敏感结构。此外，方案还整合了实时红外热成像监测系统，用于检测焊接过程中的温度分布，防止过热导致的材料降解。

为了提升生物兼容性，焊接界面使用惰性气体（如氮气）保护，避免氧化污染。这一解决方案不仅针对PDMS-玻璃组合，还通过模拟软件预演焊接过程，减少了实验迭代次数。

实施过程

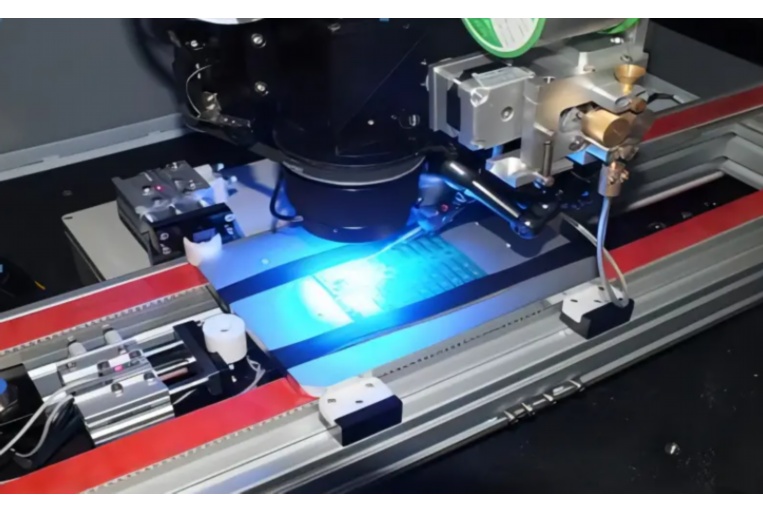

方案实施分为三个阶段：首先，团队进行了可行性测试，使用原型芯片验证激光焊接的密封性和精度。通过扫描电子显微镜（SEM）和压力测试，确认焊接接头强度达到0.5MPa以上，远超行业标准。其次，在生产线上集成自动化激光焊接系统，包括六轴机械臂和视觉定位模块，实现芯片的快速对位和焊接。操作人员经过培训，掌握参数调整和故障处理技能。

最后，实施质量控制流程：每批芯片抽样进行流体测试和加速老化实验，确保长期可靠性。整个实施周期为3个月，总投资约50万元，但通过优化工艺，将单芯片焊接时间缩短至1分钟以内。

结果与效益

引入激光焊接解决方案后，公司取得了显著成果：芯片良率从85%提升至98%，流体泄漏问题基本消除；焊接精度提高，微通道变形率降低至2%以下，确保了检测结果的重复性；生产效率大幅提升，日产量从200片增加到800片，满足了市场需求。成本方面，尽管前期投资较高，但长期来看，废品率下降和工时节约使总体生产成本降低了20%。此外，该解决方案增强了产品的生物兼容性，通过了ISO10993认证，为公司开拓高端医疗市场奠定了基础。客户反馈显示，芯片在实地检测中表现稳定，支持了公司在COVID-19快速检测项目中的成功应用。

结论

本案例证明，微流控芯片焊接解决方案的创新能够显著提升产品质量和生产效率。激光焊接技术以其高精度和灵活性，成为解决微流体封装挑战的有效途径。未来，随着材料科学和自动化技术的发展，焊接工艺有望进一步集成智能监测和自适应控制，推动微流控芯片在精准医疗等领域的广泛应用。公司计划将此经验推广至其他产品线，并与研究机构合作，探索新型焊接方法如超声波焊接在柔性芯片中的应用，持续驱动行业进步。
