微流控芯片焊接解决方案有哪些

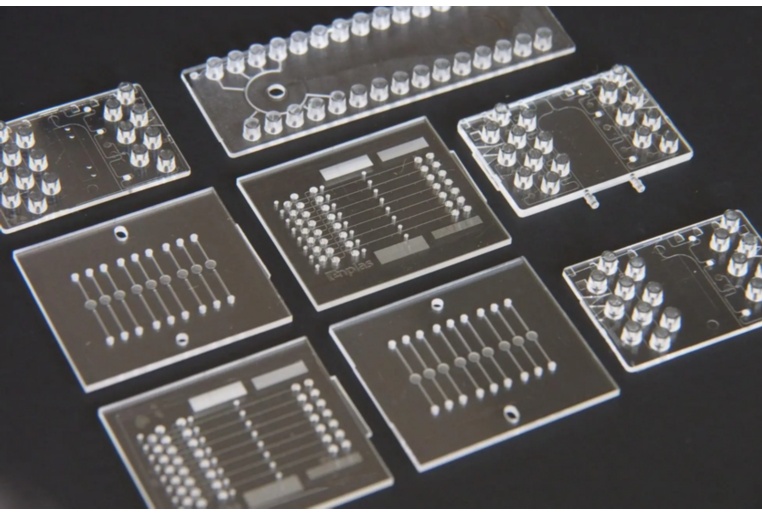

以下是关于微流控芯片焊接解决方案的详细概述，内容约800字。微流控芯片是一种用于处理微小流体（通常在微升或纳升级）的设备，广泛应用于生物医学、化学分析、环境监测和药物开发等领域。在微流控芯片的制造过程中，焊接（或称键合）是关键步骤，用于将芯片的各个层（如基板、通道层和盖板）牢固连接，以确保流体密封性、防止泄漏，并维持芯片的稳定性能。

微流控芯片的材料多样，包括聚合物（如PDMS、PMMA、PC）、玻璃、硅等，因此焊接方法需根据材料特性、应用需求和成本因素进行选择。

以下是常见的微流控芯片焊接解决方案，每种方法均从原理、优缺点和适用场景进行阐述。

1.热压焊接

热压焊接是一种基于热和压力作用的焊接方法，适用于热塑性聚合物材料（如PMMA、PC）。其原理是通过加热板或热压机将芯片层加热至材料软化点以上，同时施加压力使表面熔合，形成均匀的键合层。该方法操作简单，成本较低，且能实现高强度密封，适用于大批量生产。例如，在PDMS芯片制造中，热压焊接可与其他预处理（如氧等离子体处理）结合，增强键合效果。但热压焊接的缺点包括可能引起热应力导致芯片变形，且对温度控制要求高，不适用于热敏感材料。

2.超声波焊接

超声波焊接利用高频机械振动（通常在20-40kHz）产生局部热量，使聚合物表面熔合。这种方法快速、高效，无需额外粘合剂，适用于塑料微流控芯片（如PMMA或ABS）。其优点包括焊接时间短（通常在几秒内）、清洁无污染，且能实现高精度对齐。缺点则是设备成本较高，且对材料厚度和几何形状有限制，可能产生振动导致的微结构损坏。

3.激光焊接

激光焊接通过聚焦激光束在芯片接合区域产生局部热量，实现精确焊接，适用于透明或半透明材料（如玻璃或某些聚合物）。该方法具有非接触、高精度和可编程控制的特点，能实现微米级键合，且热影响区小，适用于复杂结构的芯片。但激光焊接设备昂贵，且对材料光学性质有要求，可能不适用于吸收率低的材料。

4.粘合剂键合

粘合剂键合使用环氧树脂、UV固化胶或硅基粘合剂将芯片层粘合在一起。这种方法灵活性强，适用于多种材料组合（如玻璃-聚合物或聚合物-聚合物），且操作简单、成本低。例如，在PDMS芯片中，常用PDMS预聚物作为粘合剂实现自键合。但粘合剂键合的缺点包括可能引入化学污染物影响流体性能，且键合强度受粘合剂老化和环境因素影响，长期稳定性可能不足。

5.等离子体处理键合

等离子体处理键合通过低温等离子体（如氧或氩等离子体）对芯片表面进行活化，增加表面能，从而增强键合强度。这种方法常与其他键合方法（如热压或粘合剂）结合使用，尤其适用于PDMS和玻璃材料。其优点包括处理快速、无化学残留，且能实现高亲水性表面，改善流体流动。缺点是需要专用设备，且处理效果受环境湿度影响，可能需后续步骤维持键合。

6.阳极键合

阳极键合主要用于玻璃和硅材料的微流控芯片，通过在高温（约300-500°C）和高压电场下使玻璃中的钠离子迁移，形成强静电键合。该方法能实现高强度、气密性键合，适用于高温或高压应用场景。但阳极键合设备复杂、能耗高，且仅限于特定材料组合，不适用于聚合物芯片。

7.溶剂键合

溶剂键合使用有机溶剂（如丙酮或乙醇）软化聚合物表面，然后通过压力使层间分子扩散融合。这种方法成本低、操作简便，适用于PMMA或PC等热塑性聚合物。优点包括无需复杂设备，且能实现透明键合。但溶剂可能引起材料膨胀或微结构变形，且挥发过程需严格控制，以避免气泡或缺陷。

总结

微流控芯片焊接解决方案多样，选择时需综合考虑材料兼容性、成本、精度和生产规模。例如，热压焊接和粘合剂键合适合低成本大批量生产，而激光焊接和阳极键合则适用于高精度或特殊环境应用。未来，随着微流控技术的发展，新型焊接方法如低温等离子体辅助键合或复合焊接技术可能进一步优化性能。总体而言，焊接方法的选择直接影响芯片的可靠性、寿命和应用范围，因此在设计和制造过程中需进行充分测试和优化。通过合理选用焊接方案，可以提升微流控芯片的整体性能，推动其在医疗诊断和微型化分析中的广泛应用。
