PCB镭雕机行业常见误区

来源:博特精密发布时间:2025-10-19 10:45:00

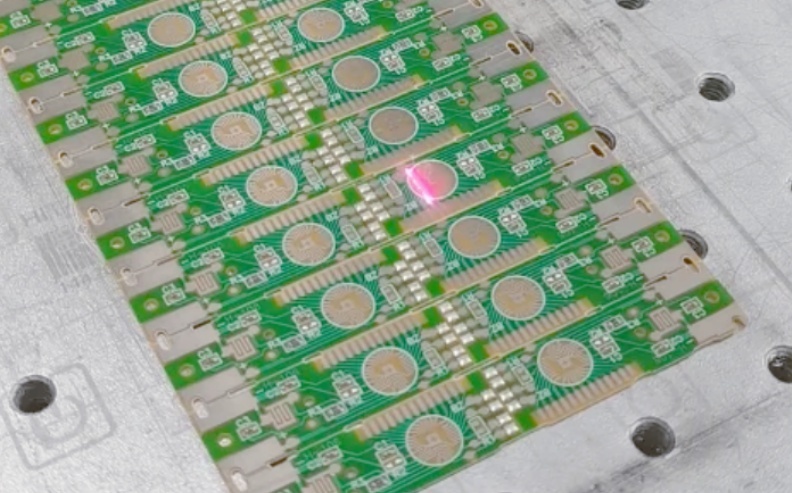

PCB镭雕机(激光雕刻机)作为印刷电路板(PCB)制造和加工中的重要设备,广泛应用于标记、微加工、钻孔等环节。随着电子行业向高精度、高效率方向发展,激光技术因其非接触、高灵活性和环保等优势,逐渐成为PCB行业的主流选择。然而,在行业应用和设备选型过程中,存在诸多常见误区,可能导致设备使用不当、成本增加甚至产品质量下降。本文将深入分析PCB镭雕机行业的五个常见误区,并提供实用建议,帮助用户规避风险,提升生产效率。



误区一:所有激光雕刻机都适用于PCB材料


许多人误以为任何类型的激光雕刻机都能高效处理PCB,忽视了材料兼容性的关键因素。PCB常用基材如FR-4、柔性PCB或金属基板,其物理和化学特性差异显著。例如,CO2激光适用于非金属标记,但对铜层雕刻效果不佳;而光纤激光更适合金属处理,但可能对某些聚合物基材造成过度热影响。错误选择激光类型会导致标记不清、材料损伤或效率低下。正确做法是根据PCB具体材料(如铜箔厚度、阻焊层类型)选择匹配的激光源(如紫外激光用于高精度标记),并进行参数优化测试。


误区二:高功率激光等同于更高雕刻质量


行业中存在“功率越高,质量越好”的片面认知,实则不然。高功率激光虽能提升加工速度,但功率过高易导致PCB基材烧蚀、碳化或电路变形,尤其在精细线路加工中,可能引发阻抗变化或短路风险。例如,在HDI(高密度互连)板雕刻中,过高功率会破坏微细孔径。质量取决于激光参数(如功率、频率、扫描速度)的精准匹配,而非单一功率指标。建议采用中低功率配合高重复频率,实现“冷加工”效果,减少热影响,确保标记清晰且不损伤电路功能。


误区三:激光雕刻操作简单,无需专业培训


部分用户低估了激光设备的复杂性,认为开机即可使用,无需系统培训。这可能导致安全风险(如激光辐射、火灾隐患)和工艺问题。PCB镭雕涉及光学调校、软件编程和材料知识,操作员若未掌握基础技能,易出现聚焦不准、参数错误等问题,造成产品报废。例如,忽略焦距调整会导致标记深度不均。企业应提供正规培训,涵盖设备维护、安全规程和故障处理,并鼓励操作员获取相关认证,以提升整体良品率。


误区四:激光雕刻成本过高,仅适合大批量生产


许多中小企业认为激光雕刻设备投资大、运行成本高,只适用于大规模产线。实际上,随着技术进步,激光设备已日趋经济,其非接触式加工减少耗材(如化学蚀刻剂),长期运营成本较低。同时,激光系统支持快速换线和定制化生产,非常适合小批量、多品种的PCB订单,能显著缩短交期。用户可通过生命周期成本分析,结合政府补贴或租赁选项,实现投资回报最大化。


误区五:激光雕刻仅限于表面标记,无法用于精细加工


这一误区限制了激光技术的应用范围。激光雕刻不仅能完成序列号、logo等表面标记,还可用于高精度微钻孔、切割和去除阻焊层等复杂工艺。例如,在5G通信PCB中,紫外激光可实现微米级钻孔,提升信号完整性。忽视这些应用会导致企业错失效率提升机会。建议用户与供应商合作,探索激光在PCB全制程中的潜力,如结合CAD/CAM软件实现自动化加工。


总结来说,PCB镭雕机行业的误区多源于信息不对称或经验不足。通过科学选型、参数优化、专业培训和成本评估,企业可充分发挥激光技术优势,推动PCB制造向智能化、绿色化转型。未来,随着激光技术融合AI和物联网,行业应持续学习,避免固守旧观念,以创新驱动发展。


常见问题解答(FAQ)


Q1:激光雕刻会损坏PCB的电路吗?


A1:如果激光参数设置正确,通常不会损坏电路。但功率过高、聚焦不当或频率不匹配可能导致局部烧蚀、基材碳化或铜层脱落。建议进行小样测试,优化参数,并使用实时监控系统避免过加工。


Q2:所有类型的PCB材料都适合用激光雕刻吗?


A2:不是。不同材料(如FR-4、铝基板或柔性PCB)对激光的响应不同。例如,CO2激光适合聚合物,而光纤激光更适用于金属处理。选型前需评估材料特性,必要时咨询设备供应商进行兼容性测试。


Q3:操作PCB镭雕机需要哪些培训?


A3:操作员应接受安全培训(如激光防护、紧急处理)、软件操作(如图形设计和参数设置)、设备维护(如镜片清洁和校准)以及基础光学知识。许多供应商提供认证课程,建议定期复训以跟上技术更新。


Q4:激光雕刻机的初始投资是否很高?如何控制成本?


A4:初始投资较高,但长期可通过减少耗材、提高效率和降低废品率平衡成本。控制方法包括选择性价比高的机型、利用租赁或分期付款选项,以及优化生产流程以提升设备利用率。


Q5:激光雕刻在PCB行业中还有哪些潜在应用?


A5:除了标记,激光还可用于微钻孔、精细切割、阻焊层去除和电路修复等。随着技术发展,它在高频PCB、半导体封装和三维电路加工中潜力巨大,建议关注行业动态,探索创新应用场景。
