SMT产线如何接入在线镭雕机

SMT（表面贴装技术）产线是现代电子制造业的核心，用于高效、精确地将电子元件贴装到印刷电路板（PCB）上。随着产品追溯和个性化需求的增加，在线镭雕机（激光雕刻机）被广泛用于在PCB或元件上标记序列号、二维码、日期码等信息，实现全程可追溯。将在线镭雕机接入SMT产线，可以提升生产效率、减少人工干预，并确保数据一致性。本文将详细介绍接入步骤、关键考虑因素及最佳实践。

一、SMT产线与在线镭雕机概述

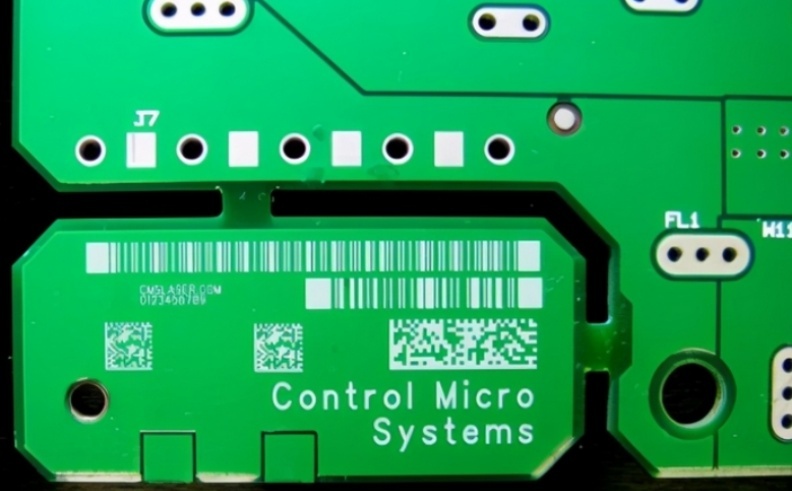

SMT产线通常包括锡膏印刷机、贴片机、回流焊炉和检测设备等，实现PCB的自动化生产。在线镭雕机是一种激光标记设备，通过高精度激光在PCB表面雕刻永久性标识。接入后，镭雕机可作为产线的一个环节，在贴片或焊接前后完成标记，避免二次搬运和错误。

接入在线镭雕机的主要优势包括：

-提高效率：自动化标记减少人工操作，缩短生产周期。

-增强追溯性：实时标记序列号或二维码，便于质量控制和供应链管理。

-降低成本：减少返工和废品率，提升整体设备效率（OEE）。

-灵活性：支持小批量、多品种生产，适应工业4.0需求。

二、接入在线镭雕机的步骤

接入过程需综合考虑硬件、软件和流程集成，以下为关键步骤：

1.需求分析与规划

-确定标记需求：明确标记内容（如文本、条形码）、位置和精度要求。例如，在PCB的特定区域雕刻二维码，需考虑激光功率和速度。

-选择合适设备：根据产线速度（如CPH，每小时周期数）选择镭雕机型号，确保其处理能力匹配SMT产线节拍。通常，镭雕机应支持高速标记（如每秒多个标记），并具备防护措施（如防尘、冷却系统）。

-位置规划：将镭雕机集成在SMT产线的合适位置，常见于贴片机后或回流焊前，以避免热影响。需评估空间布局，确保传送带顺畅连接。

2.硬件集成

-机械连接：通过传送带或导轨将镭雕机与SMT产线连接，确保PCB流动无缝。使用标准接口（如SMEMA协议）实现设备间通信，避免物理碰撞。

-电气连接：连接电源、接地和信号线。镭雕机通常需24VDC电源，并与PLC（可编程逻辑控制器）或产线主控系统集成，实现启停控制。

-传感器安装：添加光电传感器或视觉系统，检测PCB位置，触发镭雕机工作。这确保标记精度，避免漏标或错标。

3.软件与通信集成

-协议配置：SMT产线常用通信协议如Ethernet/IP、ModbusTCP或SECS/GEM，镭雕机需支持这些协议以实现数据交换。通过PLC或MES（制造执行系统）发送标记指令。

-数据同步：集成MES或ERP系统，实现实时数据流。例如，MES生成序列号后，直接发送至镭雕机进行标记，确保信息一致。

-人机界面（HMI）设置：配置触摸屏或监控软件，方便操作员调整参数（如激光功率、标记速度），并显示状态警报。

4.测试与优化

-功能测试：进行空运行和实际标记测试，验证同步性。例如，模拟产线运行，检查镭雕机是否在PCB到位时准确触发。

-性能优化：调整激光参数和传送速度，平衡标记质量与产线效率。使用SPC（统计过程控制）监控标记缺陷率，目标是将OEE提升至85%以上。

-安全合规：确保镭雕机符合安全标准（如CE认证），安装防护罩和急停按钮，防止激光危害。

5.培训与维护

-操作员培训：指导员工使用HMI和处理常见故障，如清洁光学部件或校准传感器。

-预防性维护：制定定期保养计划，包括镜片清洁和激光器检查，以减少停机时间。

三、接入的挑战与解决方案

-挑战1：产线节拍不匹配。如果镭雕机处理速度慢，可能导致瓶颈。解决方案：选择高速镭雕机或优化标记路径，例如使用多光束激光。

-挑战2：数据错误或丢失。通信中断可能导致标记信息错误。解决方案：实施冗余通信（如双网络）和错误校验机制。

-挑战3：空间限制。SMT产线布局紧凑，难以添加设备。解决方案：采用紧凑型镭雕机或重新规划产线流程。

-成本控制：接入可能增加初始投资，但通过提升效率和追溯性，通常在6-12个月内实现ROI。

四、结论

将在线镭雕机接入SMT产线是电子制造智能化的关键一步，通过硬件、软件和流程的紧密集成，可以实现自动化、高精度标记，提升整体生产效率和质量。企业应结合实际需求，选择可靠供应商，并注重测试与培训，以确保无缝接入。随着工业物联网（IIoT）发展，这种集成将进一步推动数字化工厂建设。

5个FAQ（常见问题解答）

1.什么是SMT产线？它为什么需要在线镭雕机？

SMT产线是表面贴装技术生产线，用于将电子元件自动贴装到PCB上，广泛应用于手机、汽车电子等领域。在线镭雕机用于在PCB上标记序列号、二维码等信息，实现产品追溯和质量控制。接入后，可以减少人工标记错误，提高生产效率和数据一致性。

2.接入在线镭雕机需要哪些关键设备？

主要设备包括：镭雕机本体、传送带或导轨、PLC控制器、传感器（如光电传感器）、通信模块（支持Ethernet/IP或Modbus），以及MES系统用于数据管理。此外，可能需要防护罩和冷却系统以确保安全运行。

3.如何确保镭雕机与SMT产线同步，避免生产延迟？

通过PLC和传感器实现硬同步：当PCB到达指定位置时，传感器发送信号触发镭雕机工作。软件上使用标准通信协议（如SECS/GEM）确保数据实时交换。优化标记参数（如降低激光功率以提高速度）和进行节拍测试，可以最小化延迟，通常目标是将标记时间控制在产线节拍内。

4.接入过程中常见的故障有哪些？如何解决？

常见故障包括：标记不清晰（因激光功率不足或焦距错误）、通信中断（协议不匹配）、传感器误触发。解决方法：定期校准激光头和光学部件；检查网络连接和协议配置；清洁传感器并调整位置。建议记录故障日志，并培训操作员进行快速诊断。

5.接入在线镭雕机的成本高吗？投资回报如何？

初始成本包括设备采购（约5-20万元人民币，取决于型号）、安装和集成费用。但通过减少人工、降低废品率和提升追溯性，投资回报通常可在6-12个月内实现。长期来看，它能提高OEE和灵活性，支持小批量生产，符合工业4.0趋势。

以上内容提供了SMT产线接入在线镭雕机的全面指南，如果您有更多具体问题，欢迎进一步咨询！
