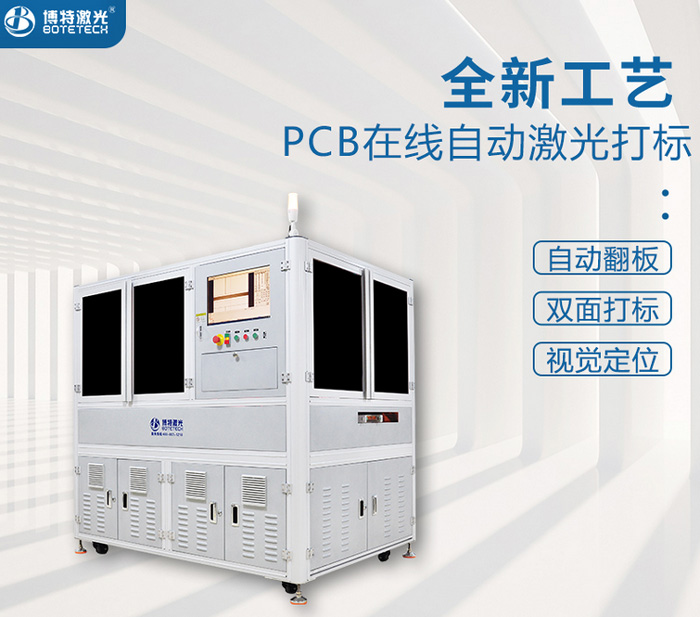

全自动上下料PCB打标机集成方案: 迈向智能制造的关键一步

在电子制造业向工业4.0和“无人工厂”迈进的浪潮中，生产流程的自动化与智能化已成为衡量企业核心竞争力的关键指标。印刷电路板（PCB）作为电子产品的“神经中枢”，其生产过程中的身份标识与追溯体系至关重要。传统的PCB打标依赖人工操作，不仅效率低下、错误率高，且难以融入现代化的高速生产节拍。

因此，一套整合了自动上下料系统的全自动PCB打标机集成方案，便成为链接上游SMT（表面贴装技术）与下游测试、组装工序，实现产线信息流与物流无缝对接的“咽喉”要道。

本方案旨在从设备构成、工作流程、数据集成及产线协同等维度，系统性地阐述如何构建一套稳定、高效、智能的全自动PCB打标集成系统。

一、 系统核心构成：硬件与软件的精密协同

一套完整的全自动PCB打标系统，并非简单的设备堆砌，而是硬件与软件深度融合的精密系统。

硬件层面，主要由以下几个核心模块构成：

1.  自动上板机（Loader）: 作为物料入口，其设计需精准对接标准料框（Magazine Rack）。通过PLC（可编程逻辑控制器）驱动的步进/伺服电机，实现料框的自动升降与定位，再利用推杆或吸嘴机构，将PCB平稳、精准地送入轨道传送带。上板机的关键在于其兼容性（适应不同尺寸料框）与稳定性（杜绝卡板、叠板）。

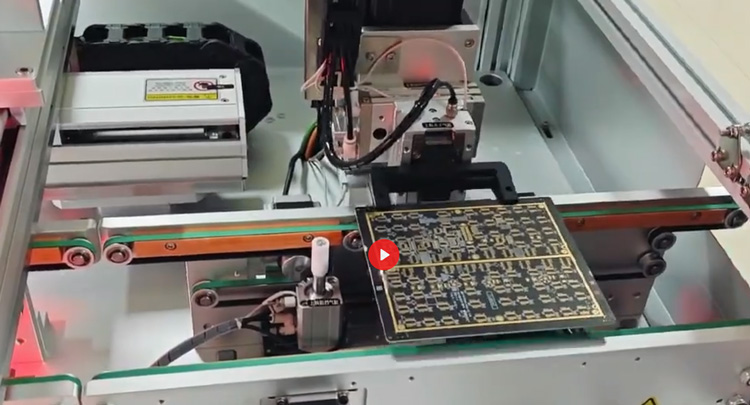

2.  轨道传输系统（Conveyor System）: 这是连接各个功能模块的“动脉”。轨道宽度需具备自动或手动调节功能（如SMEMA标准接口），以适应不同宽度PCB的传输。电机驱动的皮带/链条需保证启停平顺，避免对板上精密元件造成冲击。分段式的轨道设计，结合多个传感器，可实现PCB的缓存、定位与状态监测。

3.  激光打标主机: 这是系统的“心脏”。通常选用光纤激光器或CO2激光器，配合高精度振镜扫描系统。激光器的选型需根据PCB基材（如FR-4、陶瓷基等）和打标内容（二维码、文本、条形码）的对比度要求来决定。打标主机必须集成高分辨率的CCD视觉定位系统，它在打标前对PCB上的Mark点或特征点进行捕捉，实现亚像素级别的“指哪打哪”，彻底摆脱了对精密夹具的依赖，轻松应对来料位置的微小偏差。

4.  读码与评级系统: 打标完成后，紧随其后的是一个独立的视觉读码模块。该模块采用工业相机和专用读码算法，对生成的二维码或条形码进行即时读取、验证和质量评级（如依据ISO/IEC 15415标准）。这一步是实现闭环控制的关键：只有读取成功且评级合格的PCB，系统才会放行；对于打标不清、畸变或漏打的NG品，系统会自动发出警报，并将其导入指定的NG缓存轨道。

5.  自动翻板机构（可选）: 对于需要双面打标的应用场景，集成一个180度翻转模块是必选项。该模块需在极短时间内完成PCB的平稳翻转，且翻转后的定位精度必须满足后续打标的要求。

6.  自动下板机（Unloader）: 作为物料出口，其功能与上板机相对应。它将完成打标的PCB从轨道上取下，并按照顺序精准地码放入空料框中，为下一工序做好准备。

软件层面，则是指挥硬件高效运作的“大脑”：

* 设备控制软件: 底层的PLC程序与运动控制卡，负责所有硬件模块的动作逻辑、速度曲线和安全互锁。

* 视觉处理软件: 集成相机驱动、图像采集、Mark点定位算法、读码/评级算法等功能。

* MES（制造执行系统）接口: 这是系统实现信息集成的核心。通过标准的通信协议（如SECS/GEM、TCP/IP、OPC-UA），打标系统能够与工厂的MES服务器进行双向通信。

二、 工作流程：一条数据驱动的自动化闭环

全自动打标的流程，始于数据，终于数据，形成了一个完整的自动化闭环：

1.  接收生产工单: MES系统通过网络下发生产指令至打标机，指令包含产品型号、批次号、以及需要为每块PCB生成的唯一二维码/序列号规则。

2.  自动上料: 上板机从料框中抓取第一块PCB，放置于传输轨道上。入口传感器检测到PCB后，启动轨道电机。
3.  进板与视觉定位: PCB被传送至打标工位下方并停止。CCD相机启动，拍摄PCB图像，通过算法快速识别预设的Mark点，计算出PCB当前实际的位置和角度偏差。

4.  动态赋码与打标: 系统根据MES指令和定位数据，实时生成该PCB的唯一二维码。激光振镜系统根据CCD计算出的偏差值，动态调整打标位置，确保二维码被精准地刻印在预设区域。整个过程耗时通常在1-2秒内。

5.  读码验证与评级: 打标完成后，PCB被传送至读码工位。读码相机拍照、解码，并将读取到的数据与系统生成的数据进行比对。同时，对二维码的质量进行评级。

6.  数据上传与处理: 验证结果（OK/NG）、二维码内容、打标时间等关键数据，被即时上传至MES系统，完成该PCB身份信息的“激活”与绑定。

7.  智能分拣与下料:
    * OK品: 验证合格的PCB，继续沿主轨道传送至下板机，被自动码放入OK料框。
    * NG品: 若出现读码失败或评级不合格，系统会触发报警，并将该PCB通过分拣机构导入NG缓存轨道或NG料框，同时在MES系统中标记异常。

8.  循环作业: 上下板机与轨道系统协同工作，不断从料框中取板、送板，直至整个料框清空。随后，系统可自动切换到下一个满料框，实现不间断生产。

三、 集成方案的关键：打通信息孤岛，实现产线协同

该方案的价值不仅在于替代了人工，更在于它成为了连接上下游工序、打通信息壁垒的关键节点。

* 与上游SMT协同: 打标机可直接对接SMT生产线的出口，实现“板来即打”。通过SMEMA标准接口，实现与前道设备的“握手”通信，自动控制板流速度，形成连贯的生产流。

* 与下游AOI/ICT/FCT协同: 经过打标并激活身份信息的PCB，进入后续的自动光学检测（AOI）、在线测试（ICT）或功能测试（FCT）工站时，测试设备可直接扫描板上的二维码，自动调取对应的测试程序，并将测试结果与该PCB的唯一ID进行绑定，上传至MES。这为后续的产品质量追溯、维修分析提供了完整的数据链。

* 与AGV/机器人协同: 在更高阶的自动化工厂中，满料框和空料框的更换可由AGV（自动导引运输车）或协作机器人完成。打标系统通过上位机与中央调度系统通信，当检测到料框满/空时，自动呼叫AGV前来更换，真正实现上下料环节的无人化。

结论：

全自动上下料PCB打标机集成方案，远不止是一台“会自己拿板、自己打码”的机器。它是一个集成了精密机械、高速视觉、激光技术与深度信息化融合的智能工作站。通过将PCB的物理实体与其在数字世界的唯一身份进行精准、高效的绑定，它为整个电子制造流程建立了一个可信赖的数据入口，是实现全流程追溯、质量管控、柔性生产和智能化决策的基石。

在追求极致效率与品质的今天，部署这样一套集成方案，已不再是“可选项”，而是通往未来智造的“必经之路”。
