FPC发黑问题深度解析与解决方案

FPC（柔性电路板）作为现代电子设备的核心组件，其可靠性直接关系到终端产品的品质和寿命。FPC发黑问题一直是困扰生产企业和工程师的常见缺陷，它不仅影响产品外观，更可能预示着潜在的电气性能下降和可靠性风险。

本文将全面解析FPC发黑问题的成因、机理及解决方案，并提供独特视角和数据分析，为行业同仁提供参考。

一、FPC发黑问题的类型及成因分析

FPC发黑问题主要表现在以下几个层面，其成因也各不相同：

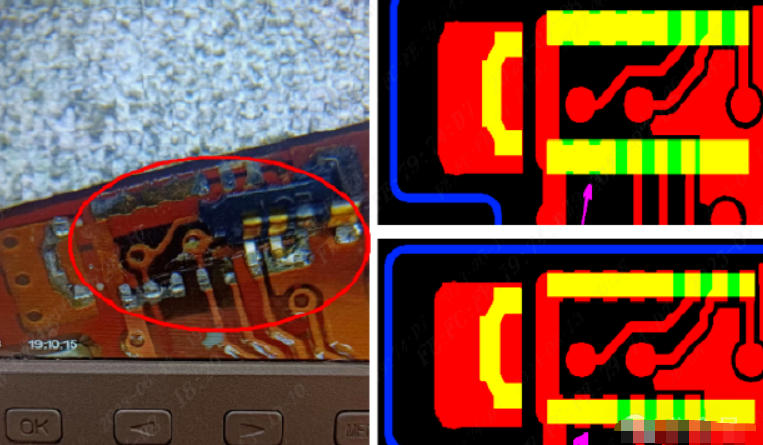

1.  阻焊层下铜箔发黑：主要表现为FPC柔性线路板阻焊层下铜箔线条上有发黑的迹象。其主要原因是FPC在擦板后水分未完全烘干，或在印阻焊前印制板表面被液体溅过或被人手触摸过。解决方案是在网印时目检印制板两面铜箔是否有氧化现象。

2.  焊盘发黑：焊盘发黑通常与镀金工艺相关。可能的原因包括FPC焊盘受潮氧化、FPC制造工艺问题（特别是镀金层不良），以及回流焊炉温设置不当。对于镀金工艺，业界标准要求金层厚度大于0.05um，镍层厚度在3-4um，但成本压力导致部分企业降低金层厚度至0.03um甚至更低，增加了发黑风险。

3.  金手指白点/黑点：FPC金手指上的白点或黑点可能是由于多种因素造成的。观测方法上，需要注意有些情况下直视发黑的问题在测光下可能呈现亮白色，这可能是镍金露镍或镍钯金露钯镍的表现。原材料问题上，板厂在电镀时可能有脏污粘在铜面上，导致局部没有镀层，常见的有干膜、油墨反粘等。

4.  整体氧化发黑：环境因素也是导致FPC发黑的重要原因，特别是在梅雨季，当湿度高于60%时，铜箔在72小时内就会开始氧化。此外，手汗中的盐分以及硫化物（如橡胶脚垫/密封圈释放的硫元素）也会加速铜箔的腐蚀。

下表总结了FPC发黑的主要类型、成因及影响：

二、FPC发黑问题的解决方案

针对不同的发黑成因，需要采取相应的解决方案：

1. 制造工艺优化

严格控制清洁和干燥流程：确保FPC在擦板后充分烘干，避免在印阻焊前表面被污染。操作人员需佩戴手套，避免直接用手触摸板面。

改进镀金工艺：严格按照IPC标准控制金层厚度（大于0.05um）和镍层厚度（3-4um），避免“黑焊盘效应”。对于高可靠性要求的产品，建议采用化学镀镍浸金（ENIG）工艺的改进版本，如ENEPIG（化学镀镍钯浸金）。

加强环境控制：在生产环境中严格控制温湿度，防止铜箔氧化。存储和运输过程中采用真空铝箔包装（含干燥剂和湿度指示卡），并确保恒温恒湿仓库（温度23±2℃，湿度45%±5%）。

2. 材料选择与创新

采用新型表面处理技术：对于高频应用，可以考虑采用改良黑氧化（MBO）技术、化学粗化替代方案（如有机偶联剂处理或等离子体处理），以及低粗糙度铜箔（HVLP铜箔）集成，以在保证结合力的同时降低高频损耗。
应用防护涂层：采用三防涂覆技术，如聚氨酯涂料，通过喷枪/笔涂/浸涂工艺实现0.1-0.3mm的涂层厚度，耐-40℃~125℃极端温变，并通过48小时以上盐雾测试。

3. 检测与过程控制

加强在线检测：在网印时目检印制板两面铜箔是否有氧化现象。对于金手指缺陷，可利用测光观察，区分是真正的脏污还是露镍/钯镍现象。

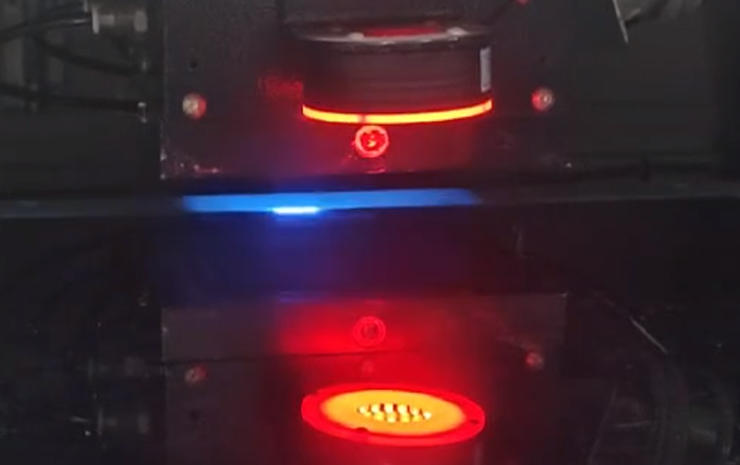

实施智能工艺控制：集成在线AOI检测与机器学习模型，实时调整氧化参数。某AI驱动的黑化线已实现良率波动从±3%降至±0.5%。

三、小编观点：从微观机理到系统防治

通过对FPC发黑问题的深入研究，笔者提出以下独特观点：

1.  发黑问题本质上是界面问题：无论是阻焊层下的发黑、焊盘发黑还是金手指缺陷，本质上都是不同材料界面间的相互作用出了问题。解决发黑问题需要从界面科学的角度出发，研究铜-镍-金-树脂-阻焊油墨等多材料界面的相互关系和稳定性。

2.  高频高速应用带来的新挑战：随着5G/6G、光模块等高频高速应用的兴起，FPC发黑问题不再仅仅是外观和可靠性问题，更关系到信号完整性问题。传统黑化工艺产生的氧化层粗糙度（Ra 0.5-1.5μm）已成为高频场景下的关键限制因素。根据Hammerstad-Jensen模型，导体损耗与表面均方根粗糙度（Rq）的平方成正比。例如，10GHz信号下，Rq从1μm增至2μm会导致插入损耗增加0.3dB/m，直接影响长距离传输质量。

3.  系统防治策略：FPC发黑问题需要从设计、材料、制造、使用和维护全生命周期进行系统防治。包括：设计阶段考虑防护要求；材料选择阶段评估抗氧化性能；制造阶段严格控制工艺参数；使用阶段提供适当的环境条件；维护阶段提供及时的抢救方案。

四、未来展望

随着电子设备向更高频率、更高密度、更柔性方向的发展，FPC发黑问题将面临新的挑战和机遇：

1.  工艺创新：未来FPC黑化处理将从传统化学氧化向纳米级表面工程演进。通过原子层沉积（ALD）技术在铜面生长2-5nm氧化铝薄膜，可实现超低粗糙度（Ra<0.1μm）与高结合力的双重目标。

2.  绿色制造：环保型助焊剂与无铅焊料的研发将推动FPC焊接向绿色化方向发展，减少对环境的影响的同时，也可能减少因助焊剂残留导致的发黑问题。

3.  智能生产：通过AI算法与机器视觉的深度融合，实现FPC焊接过程的实时质量监控与参数自适应调整，提前发现和预防发黑问题的产生。

五：多维度协同提升FPC可靠性

FPC发黑问题是一个多因素导致的复杂问题，需要从材料、工艺、环境控制等多个维度协同解决。通过微观机理研究、工艺参数优化、新材料应用和智能质量控制等多方面努力，才能有效提升FPC的可靠性和使用寿命。

随着电子设备向高性能、高可靠性方向的不断发展，FPC发黑问题的研究和解决将变得更加重要，需要产业链上下游企业通力合作，共同推动行业技术进步。

> 对于已出现氧化迹象的FPC，可根据严重程度采取不同抢救措施：轻微发暗可通过异丙醇擦拭+局部补涂三防漆处理；局部发绿需返厂退镀+化学沉银处理；大面积腐蚀则建议更换并排查环境问题。
