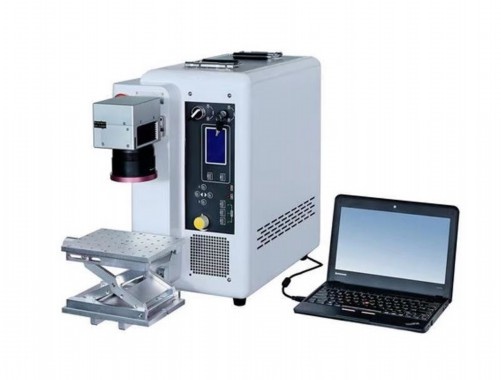

集成电路芯片切割机结构

晶圆切割工艺：半导体制造的关键环节

一、晶圆切割工艺概述

晶圆切割（Wafer Dicing）是半导体制造中的关键后道工序，其作用是将完成前道工艺的整片晶圆分割成独立的芯片（Die）。随着芯片尺寸缩小和集成度提升，切割工艺精度直接影响芯片良率和性能。2023年全球晶圆切割设备市场规模已达25.4亿美元（约250425669美元），年复合增长率达6.8%，反映出该工艺在半导体产业链中的重要性。

二、主流切割技术对比

1. 机械刀片切割

– 采用金刚石刀片（厚度15-30μm）高速旋转（30,000-60,000 RPM）

– 优势：成本低（每片晶圆约$0.15）、效率高（每秒切割50-100mm）

– 局限：最小切割道宽度40μm，易产生微裂纹（<5μm） 2. 激光隐形切割（Stealth Dicing） - 使用红外激光（波长1064nm）在晶圆内部形成改性层 - 特点：无机械应力，切割道宽度可控制在20μm以内 - 应用：适用于超薄晶圆（<50μm）和化合物半导体（如GaAs） 3. 等离子切割（Plasma Dicing） - 通过SF6/O2等离子体进行各向异性刻蚀 - 优势：零物理接触，可实现10μm级窄道切割 - 挑战：设备成本高（约$300万/台），吞吐量较低（每小时5-8片） 三、关键技术突破 1. 超薄晶圆处理 - 采用临时键合/解键合技术，支持25μm厚度晶圆切割 - 配合UV激光解胶，剥离力控制在0.1N/mm²以下 2. 混合切割技术 - 激光开槽+机械精切的组合工艺 - 可将切割崩边（Chipping）控制在3μm以内 3. 智能检测系统 - 集成高分辨率AOI（5μm检测精度） - 通过AI算法实现实时切割路径补偿 四、工艺挑战与发展趋势 1. 第三代半导体挑战 - SiC晶圆硬度（莫氏9.2级）导致刀片磨损率提高3倍 - 解决方案：开发多级激光切割（纳秒+皮秒复合脉冲） 2. 先进封装驱动 - 2.5D/3D封装要求切割精度±5μm以内 - 异质集成推动晶圆级切割向芯片级处理转变 3. 绿色制造要求 - 干式切割技术减少去离子水用量（较传统工艺节水70%） - 纳米颗粒收集效率提升至99.97%（HEPA 14级标准） 五、经济效益分析 以12英寸晶圆为例： - 传统切割：每片成本$12-18，每小时产出60片 - 先进激光切割：成本$25-35，但良率提升2-3% - 综合测算：对于5nm节点芯片，切割工艺优化可带来每千片晶圆$150k的增值 随着chiplet技术普及，2025年全球晶圆切割设备市场预计突破30亿美元。未来五年，激光切割份额将从目前的35%增长至45%，而等离子切割在存储芯片领域渗透率将达25%。工艺创新正推动半导体制造向更精密、更高效方向发展。

晶圆切割方式综述

晶圆切割（Wafer Dicing）是半导体制造中的关键工艺，用于将完成前道工艺的整片晶圆分割成独立的芯片（Die）。随着芯片尺寸缩小、材料多样化及封装技术演进，切割技术不断升级。以下是几种主流的晶圆切割方式及其特点：

1. 机械切割（Blade Dicing）

– 原理：使用高速旋转的金刚石刀片（厚度约20-50μm）对晶圆进行物理切割。

– 特点：

– 优点：成本低、效率高（切割速度可达300mm/s），适合大批量生产；技术成熟，适用于硅、砷化镓（GaAs）等常规材料。

– 缺点：切割时产生机械应力，可能导致芯片边缘崩裂（Chipping）；刀片磨损需定期更换；不适用于超薄晶圆（<100μm）或脆性材料（如玻璃、陶瓷）。 - 应用：传统硅基IC、分立器件等。 2. 激光切割（Laser Dicing） - 原理：利用高能激光（如紫外激光或绿光）通过烧蚀或改性实现切割，分为直接烧蚀和隐形切割（Stealth Dicing）两种模式。 - 特点： - 直接烧蚀：激光直接汽化材料，适合较厚晶圆，但可能产生热影响区（HAZ）。 - 隐形切割（SD技术）：激光聚焦于晶圆内部形成改性层，通过扩膜分离芯片，几乎无碎屑和应力，适合超薄晶圆（如50μm以下）。 - 优点：非接触式加工，无工具磨损；精度高（切缝<10μm），适合复杂形状切割。 - 缺点：设备成本高；部分材料（如硅）可能因热效应产生微裂纹。 - 应用：MEMS传感器、CIS（CMOS图像传感器）、柔性器件等。 3. 等离子切割（Plasma Dicing） - 原理：通过反应离子刻蚀（RIE）或深反应离子刻蚀（DRIE）选择性去除切割道材料。 - 特点： - 优点：无机械应力，切割质量高；可处理异形结构或高深宽比切割；适合超薄晶圆和先进封装（如Fan-Out）。 - 缺点：工艺复杂，耗时较长（需光刻掩膜）；设备昂贵。 - 应用：硅通孔（TSV）、3D IC集成等高端领域。 4. 水导激光切割（Water Jet Guided Laser） - 原理：激光束通过高压水柱（直径约50μm）引导至切割位置，结合了激光与水刀的优势。 - 特点： - 优点：水冷却减少热损伤，切面光滑；可切割多层材料（如金属-聚合物复合结构）。 - 缺点：系统维护复杂，水资源消耗大。 - 应用：LED、功率器件等对热敏感的材料。 5. 冷切割技术（Cold Dicing） - 原理：利用超低温（液氮冷却）或特殊刀片抑制切割时的热扩散。 - 特点：适用于易热损伤材料（如有机半导体），但设备成本高，应用范围较窄。 技术对比与选型考量 | 切割方式 | 精度 | 应力控制 | 成本| 适用材料| ||-|--||-| | 机械切割| 中（20-50μm） | 较差| 低| 硅、GaAs等常规材料| | 激光切割| 高（<10μm） | 优（SD技术） | 高| 超薄晶圆、脆性材料| | 等离子切割 | 极高（亚微米） | 最优| 极高 | 先进封装、3D集成 | | 水导激光| 高 | 良 | 中高 | 热敏感复合材料 | 未来趋势 1. 混合工艺：如“激光+机械”复合切割，兼顾效率与质量。 2. 智能优化：AI实时监控切割参数，减少缺陷率。 3. 新材料适配：针对氮化镓（GaN）、碳化硅（SiC）等宽禁带半导体的专用切割技术。 总结 晶圆切割方式的选择需综合考量材料特性、芯片尺寸、成本及良率要求。机械切割仍是主流，而激光和等离子技术随着先进封装和异质集成的发展占比逐年提升。未来，随着半导体器件多样化，切割技术将进一步向高精度、低损伤方向演进。

裁切机的工作原理

裁切机是一种广泛应用于印刷、包装、纺织、皮革等行业的机械设备，主要用于将材料（如纸张、布料、塑料薄膜等）按照预设尺寸进行精确切割。其工作原理涉及机械传动、控制系统和切割机构的协同作用，以确保高效、精准的裁切效果。以下是裁切机的主要工作原理及关键组成部分的详细说明：

1. 基本结构与组成

裁切机通常由以下几个核心部分组成：

– 机架：支撑整个设备的刚性结构，确保稳定性。

– 送料系统：将待裁切的材料输送至切割区域，可能包括滚筒、传送带或夹持装置。

– 切割机构：执行切割动作的核心部件，如刀片、激光头或超声波刀具。

– 动力系统：提供机械运动的动力源，常见的有电机、液压或气动装置。

– 控制系统：通过PLC（可编程逻辑控制器）或数控系统（CNC）设定裁切参数（如尺寸、速度、压力等）。

2. 工作流程

裁切机的工作过程可分为以下几个步骤：

1. 材料定位

待裁切材料通过人工或自动送料系统被输送到裁切位置。光学传感器或机械挡板可辅助定位，确保材料与预设的裁切路径对齐。

2. 参数设定

操作人员通过控制面板输入裁切尺寸、数量和模式（如连续裁切或单次裁切）。数控系统会根据参数生成切割路径。

3. 切割执行

– 机械刀片裁切：刀片在电机或液压驱动下沿导轨移动，通过垂直或横向运动完成切割。例如：

– 闸刀式裁切：刀片自上而下运动，类似铡刀。

– 旋转式裁切：圆盘刀片滚动切割，适用于连续材料（如卷筒纸）。

– 非接触式裁切：激光或高压水射流通过热能或动能切割材料，适用于高精度或特殊材料（如金属、复合材料）。

4. 废料处理与成品收集

切割后的边角料通过吸尘装置或输送带清除，成品由收料台或堆叠装置整理。

3. 关键技术与原理

– 传动系统

采用伺服电机或步进电机驱动，配合滚珠丝杠、皮带或齿轮传动，确保切割运动的精确性和重复性。

– 压力控制

液压裁切机通过调节油压控制刀片压力，适应不同厚度材料的切割需求。

– 数控技术

现代裁切机通过CNC系统实现复杂图形的编程切割，如异形标签或服装裁片。

– 安全机制

光电保护、紧急停止按钮和双手操作设计防止误伤。

4. 不同类型裁切机的特点

– 液压裁切机：适用于厚重材料（如橡胶板、金属板），依靠液压缸提供高压切割力。

– 激光裁切机：通过聚焦激光束汽化材料，精度可达±0.1mm，但成本较高。

– 超声波裁切机：利用高频振动切割合成纤维或薄膜，切口无毛边。

5. 应用场景

– 印刷行业：裁切纸张、卡纸至标准尺寸。

– 包装行业：分切纸箱、泡沫塑料。

– 纺织行业：裁剪布料、皮革，减少材料浪费。

总结

裁切机的工作原理本质上是将材料定位、动力传输与精准切割技术结合的过程。随着自动化技术的发展，现代裁切机已实现高速度、高精度和多功能化，成为工业生产中不可或缺的设备。其性能的优劣取决于机械设计的合理性、控制系统的智能化程度以及刀具的耐用性。未来，随着人工智能和物联网技术的应用，裁切机将进一步向智能化、柔性化方向演进。
