集成电路芯片切割机参数设置详解

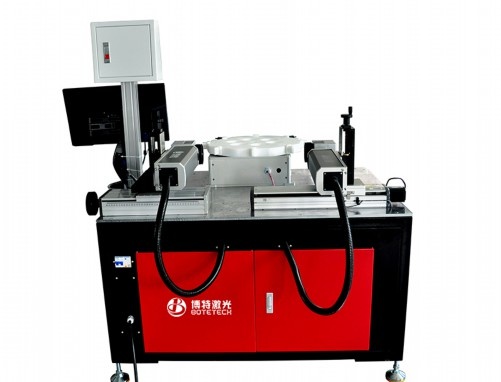

激光切割机参数设置指南

激光切割机的参数设置直接影响加工质量、效率和设备寿命。合理的参数组合能够确保切割精度、减少材料浪费并延长设备使用寿命。以下是激光切割机关键参数的详细说明及设置建议。

一、激光功率（Power）

定义：激光器输出的能量强度，通常以瓦特（W）为单位。

影响：

– 过高：可能导致材料过度熔化、切缝过宽或烧焦（尤其对薄板）。

– 过低：切割不透或速度过慢，边缘毛刺增多。

设置建议：

– 金属切割：碳钢（500W可切1mm，1000W切6mm）；不锈钢需更高功率（1.5倍于碳钢）。

– 非金属切割：亚克力（60-80W），木材（40-60W）。

– 自适应调节：根据材料厚度动态调整，如3mm不锈钢建议800-1000W。

二、切割速度（Speed）

定义：激光头移动的速度（mm/s或m/min）。

影响：

– 过快：切割不彻底，底部残留材料。

– 过慢：热影响区扩大，材料变形风险增加。

设置建议：

– 薄板（1mm以下）：可高速（如碳钢20-30m/min）。

– 厚板（10mm以上）：需降速（如碳钢1-2m/min）。

– 参考公式：速度 ≈ 功率 / (材料厚度 × 热导率系数)。

三、脉冲频率（Frequency）

适用场景：主要用于脉冲激光器（如光纤激光切割金属）。

影响：

– 高频（>1000Hz）：连续波效果，适合高反射材料（铝、铜）。

– 低频（100-500Hz）：减少热积累，适合精密切割。

设置建议：

– 不锈钢：500-1000Hz；铝：1000-2000Hz。

四、焦点位置（Focal Position）

定义：激光焦点相对于材料表面的位置。

影响：

– 正离焦（焦点在材料上方）：切缝上宽下窄，适合厚板。

– 负离焦（焦点在材料内部）：切缝均匀，适合薄板。

设置建议：

– 碳钢：焦点位于表面下1/3板厚处。

– 铝材：表面聚焦以减少反射损失。

五、辅助气体（Gas Type & Pressure）

类型选择：

– 氧气：助燃，适合碳钢（提高速度但可能氧化边缘）。

– 氮气：惰性保护，用于不锈钢、铝（防止氧化，需高压）。

– 空气：低成本，适合非金属或低要求金属切割。

气压设置：

– 氧气切割碳钢：0.3-0.5MPa。

– 氮气切割不锈钢：1.0-1.5MPa（厚板需更高）。

六、喷嘴直径与高度

喷嘴直径：

– 小孔径（1.0-1.5mm）：高精度薄板切割。

– 大孔径（2.0-3.0mm）：厚板或高气压需求。

喷嘴高度：通常0.5-2.0mm，过高会导致能量分散。

七、其他关键参数

1. 占空比（Duty Cycle）：脉冲激光的导通时间比例，影响热输入。

2. 穿孔参数：厚板需单独设置穿孔功率（通常为切割功率的70%）和延时（防止溅射损坏镜片）。

八、材料厚度与参数对应表（示例）

| 材料 | 厚度（mm） | 功率（W） | 速度（m/min） | 气体压力（MPa） |

|||–|||

| 碳钢 | 1 | 500 | 20| 氧气 0.3|

| 不锈钢 | 5 | 1500| 3 | 氮气 1.2|

| 亚克力 | 10| 80 | 5 | 空气 0.2|

九、调试与优化建议

1. 试切验证：通过小范围试切调整参数，观察切缝质量和熔渣情况。

2. 软件支持：利用CAM软件（如AutoNest）的数据库自动匹配参数。

3. 维护检查：定期清洁光学镜片，校准光路，确保参数稳定性。

总结：激光切割参数需根据材料特性、厚度及加工目标动态调整。建议建立参数数据库，结合设备手册和经验数据，逐步优化以实现高效高质切割。

半导体切片机：精密制造的核心设备

半导体切片机是半导体制造产业链中的关键设备之一，主要用于将半导体晶锭（如硅、碳化硅、砷化镓等）切割成薄片（即晶圆），为后续的光刻、刻蚀等工艺提供基础材料。随着集成电路、功率器件、传感器等技术的快速发展，对晶圆的质量、精度和效率要求日益提高，半导体切片机的技术水平直接决定了晶圆的性能和成本。本文将从工作原理、技术难点、应用领域及发展趋势等方面，系统介绍这一高精尖设备。

一、工作原理与核心结构

半导体切片机的核心功能是通过物理切割将晶锭转化为厚度均匀的晶圆，其工艺流程主要包括以下几个步骤：

1. 晶锭固定：通过真空吸附或机械夹具将晶锭固定在切割平台上，确保切割过程中的稳定性。

2. 切割运动：采用高精度主轴驱动金刚石线或刀片（内圆刀、外圆刀）进行高速旋转，同时通过多轴联动控制系统实现晶锭的进给运动。

3. 冷却与清洁：切割过程中喷射冷却液（如去离子水）以降低热应力并清除碎屑，避免晶圆表面损伤。

关键技术模块：

– 高刚性切割系统：主轴转速可达每分钟数万转，径向跳动误差控制在微米级。

– 精密运动控制：采用直线电机或高精度滚珠丝杠，配合激光干涉仪实时校准位置。

– 智能检测系统：通过机器视觉或激光传感器监测切割厚度和表面缺陷。

二、技术难点与挑战

1. 切割精度与表面质量：

– 晶圆厚度通常需控制在几十微米至几百微米（如12英寸硅片厚度约775μm），且要求厚度偏差小于±1μm。

– 切割过程中易产生微裂纹、翘曲或崩边，需优化刀具材料（如金刚石涂层）和切割参数（如进给速度、冷却压力）。

2. 材料适配性：

– 碳化硅（SiC）、氮化镓（GaN）等第三代半导体材料硬度高、脆性大，传统刀片磨损快，需开发新型线切割技术（如多线切割机）。

3. 效率与成本平衡：

– 提升切割速度可能牺牲良率，需通过智能算法动态调整工艺参数。

三、应用领域

1. 集成电路：生产逻辑芯片、存储器等所需的硅晶圆。

2. 功率器件：切割SiC晶圆用于新能源汽车、光伏逆变器。

3. 先进封装：制造TSV（硅通孔）中介层所需的超薄晶圆。

4. 光电子器件：如激光器、探测器用的砷化镓晶圆。

四、发展趋势

1. 大尺寸与薄片化：

– 12英寸晶圆成为主流，18英寸技术逐步成熟；厚度向50μm以下发展以满足3D堆叠需求。

2. 多线切割技术普及：

– 通过数百条金刚石线同时切割，效率提升30%以上，且更适合硬脆材料。

3. 智能化与数字化：

– 集成AI缺陷检测、数字孪生技术实现预测性维护。

4. 绿色制造：

– 开发低损耗冷却液回收系统，减少半导体制造中的废料产生。

五、结语

半导体切片机作为“晶圆制造第一关”，其技术进步是摩尔定律延续的重要支撑。未来，随着异质集成、Chiplet等新架构的兴起，对切片工艺的要求将更加严苛。国内企业需突破高端装备依赖进口的瓶颈，在材料、刀具和控制系统等环节实现自主创新，助力全球半导体产业的高质量发展。

（字数：约800）

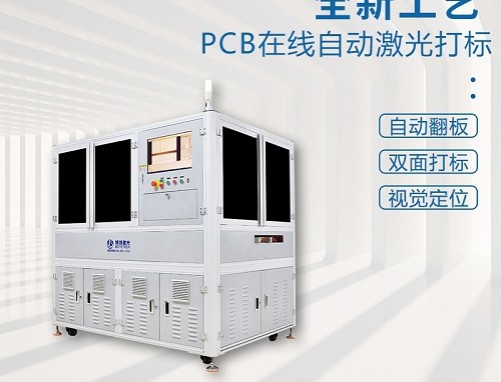

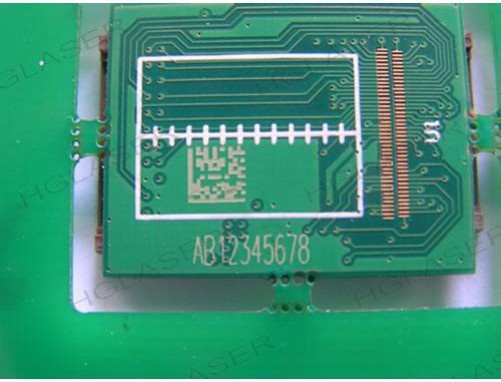

切割的艺术：PCB板切割机如何塑造电子工业的隐形秩序

在深圳一家高度自动化的电子工厂里，一台PCB板切割机正以0.01毫米的精度将大块的电路板分割成智能手机主板。这个看似简单的切割过程，实际上决定着价值数百万美元的电子元件能否被完美组装。PCB板切割机作为电子制造业的”隐形工匠”，其技术演进直接反映了现代工业对精度与效率的双重追求。从早期的机械切割到如今的激光精密加工，PCB板切割技术的发展历程，恰是一部微缩的电子工业进化史。

PCB板切割机的核心技术体现在三个维度：精度、速度和适应性。精度方面，高端切割机已达到±25微米的定位精度，相当于人类头发直径的四分之一。这种惊人的精度来自于线性导轨、伺服系统和先进控制算法的协同作用。速度上，现代切割机采用多头同时作业方式，配合高速主轴（每分钟可达6万转），将传统加工时间缩短80%以上。而适应性则表现在同一台设备可处理FR-4、铝基板、柔性电路板等不同材料，通过自动换刀系统和智能参数调整实现”一机多用”。德国某品牌切割机甚至能根据板材阻抗自动优化切割路径，避免高频信号损耗。这些技术进步使得PCB板切割从单纯的分离工序升级为影响电路性能的关键制程。

在电子产业链中，PCB板切割机扮演着承上启下的关键角色。上游的覆铜板生产商依赖切割机制造标准尺寸的半成品，中游的PCB厂商通过精密切割实现设计图的物理转化，下游的电子产品组装厂则需要切割机提供外形精确的电路板。这种产业链定位使得切割机技术成为衡量一个国家电子制造水平的重要指标。日本企业在高精度切割领域保持领先，其设备在苹果供应链中占据主导地位；中国厂商则在中端市场快速崛起，凭借性价比优势拿下了全球35%的市场份额。值得注意的是，PCB板切割机的技术扩散呈现出梯度转移特征：每当中低端技术被中国掌握，日德企业就会向更高精度领域跃进，这种动态竞争持续推动着行业技术进步。

PCB板切割机的市场格局呈现出典型的”金字塔”结构。顶端是瑞士Posalux、德国LPKF等专业厂商，其设备单价超过50万美元，主要服务于军工航天领域；中端市场被日本日立、中国博特激光等企业占据，满足消费电子行业需求；底层则是大量国产低端设备，用于玩具、小家电等对精度要求不高的领域。根据2022年统计数据，全球PCB切割设备市场规模达17.8亿美元，预计2027年将增长至24.3亿美元，年复合增长率6.5%。这种增长主要受5G基站建设、新能源汽车普及等因素驱动——这些新兴领域对高频PCB和厚铜板的需求，催生了对新型切割技术的迫切需求。

未来五年，PCB板切割技术将面临三大突破方向。激光加工领域，紫外皮秒激光技术有望将热影响区控制在5微米以内，实现真正的”冷切割”；机械加工方面，采用金刚石涂层刀具和主动减振系统，可将切割毛刺减少到10微米以下；智能化发展则体现在基于机器视觉的自动缺陷检测和数字孪生技术的预测性维护。这些创新不仅会提升切割质量，更将重构PCB制造流程——例如，激光直接成型技术可能将传统”设计-制版-切割”流程简化为一步完成。随着电子设备向微型化发展，对01005尺寸元件(0.4mm×0.2mm)的支撑能力将成为下一代切割机的标配功能。

从更宏观的视角看，PCB板切割机的演进折射出工业文明的深层逻辑。这种设备既不像芯片那样引人注目，也不像终端产品那样直接面向消费者，但它却是维系整个电子产业运转的”隐形枢纽”。在工业4.0时代，切割机正从单一功能设备转变为网络化生产系统的智能节点，通过数据交互实现与前后工序的无缝衔接。这种转变印证了一个工业真理：真正的基础性技术往往隐藏在视线之外，却决定着整个产业体系的高度。当我们在掌心把玩最新款智能手机时，或许不会想到其中包含着数十次精密切割的工艺结晶——这正是现代工业文明最精妙的隐喻：看得见的创新建立在看不见的工艺突破之上。
