陶瓷激光切割机结构
陶瓷激光切割机是一种利用高能激光束对陶瓷材料进行精密加工的高端设备，其结构设计融合了光学、机械、电子及自动化等多学科技术。以下从核心组件、功能模块及关键技术三个方面，系统阐述其结构组成与工作原理。
一、核心组件构成
1.激光发生系统
采用光纤激光器或CO₂激光器作为能量源，功率范围通常为500W-6kW。光纤激光器凭借20%-30%的能效比及0.01mm定位精度，成为主流配置。内置闭环冷却系统可将工作温度稳定在±0.5℃内，确保光束质量M²值≤1.3。
2.光束传输系统
包含准直镜（扩束比5×-10×）、动态聚焦模块（Z轴行程±50mm）及振镜系统（扫描速度8m/s）。采用石英材质反射镜片，表面镀制15层增透膜，反射损耗<0.5%。三维运动平台定位精度达±2μm，重复定位精度±1μm。 3.数控系统 搭载DSP+FPGA双核处理器，支持G代码和CAD/CAM直接导入。配备2000Hz采样率的温度/光强传感器，实时调节占空比（10%-90%）和频率（1-100kHz）。人机界面集成视觉定位系统，CCD相机分辨率达500万像素。 二、功能模块解析 1.切割工作台 采用蜂窝状铝合金真空吸附平台，孔径0.3mm，分布密度120孔/dm²，真空度维持-80kPa。配置气浮轴承直线电机驱动，X/Y轴最大速度120m/min，加速度2.5g。 2.除尘系统 三级过滤装置包含旋风分离（捕集≥10μm颗粒）、HEPA过滤（99.97%@0.3μm）及活性炭吸附。风量可调范围200-2000m³/h，工作噪声≤65dB(A)。实时PM2.5监测系统触发阈值设定为50μg/m³。 3.安全防护 整机配备8mm铅玻璃观察窗（透光率92%），激光防护等级达Class1。紧急制动响应时间<20ms，配备16点红外光栅（检测精度1mm），系统漏光率<0.05mW/cm²。 三、关键技术指标 1.加工性能 可切割氧化铝（厚度0.1-15mm）、氮化硅（热影响区<30μm）等材料，切割速度随功率变化：500W时10mm/s，3000W时可达150mm/s。切口锥度控制<0.5°，表面粗糙度Ra≤3.2μm。 2.精度控制 采用激光干涉仪闭环反馈，直线轴定位误差补偿后≤±3μm/m。温度补偿模块可将环境波动影响控制在0.5μm/℃以内。振镜系统的非线性误差通过256点校正表降至0.05%。 3.能效管理 整机能耗比传统加工降低40%，待机功耗<500W。配备能量回收装置，将60%的废热转化为压缩空气动力，综合能效达85%。 四、创新发展趋势 最新机型集成5G模块实现远程诊断，应用数字孪生技术构建虚拟样机。采用超快飞秒激光（脉宽300fs）可将热影响区缩小至5μm，配合六轴机器人实现复杂曲面加工。2023年行业数据显示，此类设备加工效率较传统方式提升5倍，材料利用率达98%。 该结构设计通过模块化组合，可快速切换紫外/红外激光源，满足从3C电子陶瓷基板到核电阀门陶瓷密封环的多元化加工需求，推动精密陶瓷制造进入微米级时代。
点击右侧按钮，了解更多激光打标机报价方案。
相关推荐

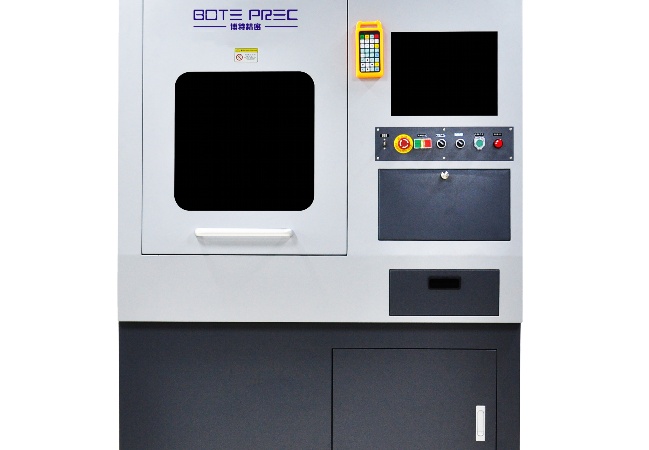

陶瓷激光切割机结构图
陶瓷激光切割机结构图
以下是对陶瓷激光切割机结构及其工作原理的详细说明，约800字：
陶瓷激光切割机结构图解析
陶瓷激光切割机是一种利用高能激光束对陶瓷材料进行精密加工的高端设备，其核心结构可分为六大系统：激光发生系统、光学传输系统、机械传动系统、数控控制系统、冷却系统及辅助装置。以下为各部分的详细说明：
一、激光发生系统
1.激光器类型
多采用光纤激光器（波长1064nm）或CO₂激光器（波长10.6μm），功率范围通常为500W-6000W。光纤激光器因能量密度高、热影响区小，更适合超薄陶瓷切割；CO₂激光器则适用于较厚陶瓷板的精密切削。
2.谐振腔结构
由全反射镜、增益介质（如掺镱光纤或CO₂气体）和输出镜组成，通过电激励产生连续或脉冲激光。陶瓷切割常用脉冲模式以控制热应力，避免材料崩裂。
二、光学传输系统
1.光束整形组件
-扩束镜：调节激光束直径，提升聚焦性能。
-反射镜：高反射率金属镀膜镜片（如金膜），用于改变光路方向。
-聚焦镜：焦距75-150mm的透镜，将光束聚焦至10-50μm光斑，实现高能密度切割。
2.切割头结构
集成喷嘴、气体通道与传感器：
-辅助气体（如压缩空气或氮气）通过同轴喷嘴吹除熔渣，降低热变形。
-高度传感器：实时监测切割头与工件的距离，确保焦点位置稳定。
三、机械传动系统
1.运动机构
-龙门式/悬臂式框架：采用航空铝或铸铁材料，确保高刚性及抗震性。
-直线导轨+滚珠丝杠：定位精度可达±0.01mm，重复定位精度±0.005mm。
-伺服电机：驱动X/Y/Z三轴联动，最高移动速度达200m/min。
2.工作台设计
-真空吸附平台或多针定位夹具，防止陶瓷板材位移。
-部分机型配备旋转轴（A/C轴），支持3D曲面切割。
四、数控控制系统
1.硬件配置
-工业级多核处理器，支持G代码及CAD/CAM文件直接导入。
-高分辨率触摸屏人机界面，实时显示切割路径与参数。
2.软件功能
-自动路径优化、功率随速调整、穿孔参数库等。
-故障诊断模块：监测激光功率、气体压力等异常状态。
五、冷却系统
1.水冷机组
采用闭式循环水冷（水温精度±1℃），确保激光器与光学元件散热。部分高功率机型配备双回路制冷系统。
2.风冷模块
为控制柜、伺服驱动器等提供强制风冷，防止电子元件过热。
六、辅助装置
1.除尘设备
集成旋风分离器+HEPA过滤器，净化切割产生的纳米级陶瓷粉尘。
2.安全防护
-全封闭钣金外壳，配备激光防护玻璃观察窗（OD4+等级）。
-急停按钮、光栅传感器、气压连锁等多重安全机制。
工作流程
1.导入CAD图纸至控制系统，生成切割路径。
2.调整激光功率（100-300W）、频率（1-20kHz）、切割速度（0.5-10m/min）。
3.启动真空吸附固定陶瓷板，切割头按程序运动，激光束熔蚀材料形成切口。
4.辅助气体同步吹扫，冷却系统持续散热，除尘装置收集废料。
技术优势
-非接触加工：避免机械应力导致陶瓷微裂纹。
-超窄切缝（0.05-0.2mm），材料利用率提升30%以上。
-支持氧化铝、碳化硅、氮化硅等多种陶瓷，厚度范围0.1-20mm。
此结构设计兼顾精度、效率与安全性，广泛应用于电子陶瓷基板、新能源电池隔膜、航天耐高温部件等领域。
点击右侧按钮，了解更多激光打标机报价方案。
陶瓷激光切割机结构组成
陶瓷激光切割机结构组成
以下为陶瓷激光切割机的结构组成详解，内容约800字：
陶瓷激光切割机结构组成
陶瓷激光切割机是一种高精度加工设备，专为处理陶瓷等高硬度、脆性材料设计。其核心结构由激光发生系统、光学传输系统、机械运动系统、冷却系统、控制系统及辅助系统六大模块组成，通过协同工作实现高效、精准的切割效果。
一、激光发生系统
激光发生系统是设备的核心动力源，主要包含：
1.激光器：通常采用光纤激光器（波长1064nm）或紫外激光器（波长355nm）。光纤激光器功率高（500W-6kW），适合切割较厚陶瓷；紫外激光器通过“冷加工”减少热影响区，适用于精密微孔加工。
2.电源模块：为激光器提供稳定电能，确保输出功率波动＜±2%。
3.谐振腔：通过反射镜调整激光相位，控制光束质量（M²值≤1.3），保障聚焦精度。
二、光学传输系统
负责激光束的整形与传导，关键组件包括：
1.扩束镜：调整光束直径，匹配后续光学元件参数。
2.反射镜：高反射率（＞99.5%）金属镀膜镜片，引导光束路径。
3.聚焦镜组：采用Fθ透镜或动态聚焦头，将光束聚焦至10-50μm光斑，能量密度可达10^6W/cm²。
4.准直器：确保光束平行度，减少传输损耗。
三、机械运动系统
实现工件与激光头的精确相对运动，包含：
1.运动平台：
-XYZ三轴模组：线性电机驱动，重复定位精度±1μm，最大速度200m/min。
-旋转轴（可选）：用于三维曲面切割，精度±0.01°。
2.传动部件：高精度滚珠丝杠（C3级）、直线导轨（HIWIN级），配合光栅尺闭环反馈。
3.夹具系统：真空吸附或机械夹持，适配不同厚度（0.1-50mm）陶瓷板材。
四、冷却系统
保障设备长时间稳定运行：
1.水冷机组：采用双循环设计，主循环冷却激光器（控温精度±0.5℃），副循环冷却光学元件。
2.散热器：铜质微通道散热片，热交换效率＞90%。
3.温度传感器：实时监测关键部件温度，异常时触发停机保护。
五、控制系统
智能化操作中枢，包含：
1.数控单元（CNC）：基于PC架构，支持EtherCAT总线通讯，响应时间＜1ms。
2.工艺数据库：预存氧化铝、碳化硅等陶瓷材料的切割参数（功率、速度、频率）。
3.人机界面（HMI）：10英寸触摸屏，支持3D路径模拟与实时功率调节。
4.视觉定位（可选）：CCD相机配合图像算法，实现±5μm自动对位。
六、辅助系统
1.除尘装置：
-高压引风机（风量≥300m³/h）抽离切割烟尘。
-HEPA过滤器（过滤效率99.97%）防止纳米级颗粒污染光学元件。
2.气体保护系统：
-侧吹氮气/氩气，抑制切割区氧化，气压0.2-0.8MPa可调。
3.安全防护：
-激光防护罩（符合EN60825-1标准），门禁联锁装置。
-紧急停止按钮与红外安全光幕。
技术协同与创新趋势
现代陶瓷激光切割机通过结构优化实现技术突破：
-模块化设计：各系统独立封装，便于维护升级。
-智能工艺补偿：基于材料厚度自动调整离焦量，减少边缘崩裂。
-多波长复合加工：光纤+紫外激光协同，兼顾效率与精度。
该结构设计使设备可加工氧化锆、氮化铝等超硬陶瓷，切割速度达30-200mm/s（视厚度），切口宽度＜30μm，广泛应用于电子基板、陶瓷义齿等高端制造领域。
以上结构解析兼顾技术深度与实用性，如需进一步扩展某子系统细节，可随时补充。
点击右侧按钮，了解更多激光打标机报价方案。
激光陶瓷切割机操作视频
激光陶瓷切割机操作视频
以下是为激光陶瓷切割机操作视频撰写的详细解说文案（约800字），内容涵盖操作流程、注意事项及维护要点，供参考：
激光陶瓷切割机操作指南
——高效、精准、安全使用教程
一、操作前准备
1.环境检查
-确保工作区域干燥、通风，远离易燃易爆物品。
-设备需水平放置，避免震动干扰切割精度。
2.设备检查
-检查激光发生器、冷却系统、导轨等部件是否正常。
-确认镜片无灰尘或污渍，必要时用专用清洁剂擦拭。
3.材料与参数设置
-根据陶瓷类型（如氧化铝、碳化硅）调整激光功率（通常为80-300W）、切割速度及频率。
-在控制面板输入厚度参数（示例：3mm陶瓷建议功率120W，速度5mm/s）。
二、操作流程详解
步骤1：开机与初始化
1.开启总电源，启动冷水机（温度设定20-25℃）。
2.打开控制软件，完成设备自检及坐标系校准。
步骤2：材料固定与对焦
1.将陶瓷板材平铺于工作台，用真空吸附或夹具固定。
2.使用红光定位功能预览切割路径，确保图形无偏移。
3.通过Z轴调节激光焦点（陶瓷建议焦点位置：材料表面下0.1-0.3mm）。
步骤3：试切与参数优化
1.选择边角料进行试切，观察切缝是否均匀、无崩边。
2.若出现毛刺，可提高功率5%-10%或降低速度；若烧灼严重则反向调整。
步骤4：正式切割
1.点击软件“开始”按钮，设备自动执行程序。
2.实时观察切割状态，确保冷却系统正常运行。
步骤5：关机流程
1.切割完成后关闭激光输出，待设备冷却5分钟。
2.按顺序关闭控制软件、冷水机、总电源。
三、安全注意事项
1.个人防护
-必须佩戴激光防护眼镜，避免直视光束。
-穿戴防尘口罩及耐高温手套处理切割后材料。
2.紧急处理
-遇异常（如冒烟、异味）立即按下急停按钮。
-若材料起火，使用干粉灭火器扑灭，严禁用水！
3.禁止行为
-设备运行时切勿打开防护罩或调整光路。
-非专业人员禁止拆卸激光模块或高压电路。
四、维护与保养
1.日常维护
-每日清理工作台碎屑，防止划伤导轨。
-每周检查镜片和喷嘴，及时更换损耗件。
2.月度保养
-清洁风机滤网，确保散热效率。
-给导轨和丝杠添加专用润滑油。
3.年度检修
-委托厂家检测激光器能量衰减，校准光路系统。
五、常见问题解决
1.切割不穿透
-原因：功率不足或焦距错误。
-解决：重新校准焦点，逐步增加功率。
2.边缘崩裂
-原因：速度过快或气压过高。
-解决：降低速度至3-4mm/s，调整辅助气压至0.3-0.5MPa。
3.设备报警
-查看控制屏错误代码（如E02为水温过高），参照手册处理。
结语
规范操作与定期维护是延长设备寿命、保障切割精度的关键。建议首次操作者在专业人员指导下练习，熟练掌握后即可高效完成复杂陶瓷部件的加工任务。
此文案可作为视频旁白或配套操作手册，用户可根据实际设备型号调整参数细节。如需进一步简化或补充技术细节，请随时告知！
点击右侧按钮，了解更多激光打标机报价方案。
