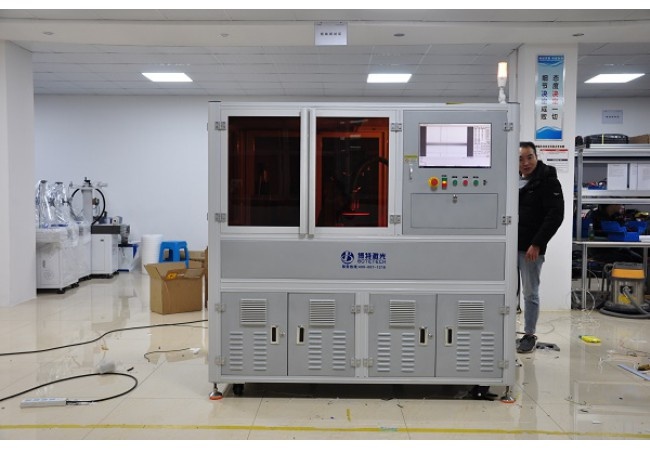

陶瓷激光切割机最大切割厚度
陶瓷激光切割机的最大切割厚度及影响因素
陶瓷材料因其高硬度、耐高温、耐腐蚀等特性，在电子、航空航天、医疗等领域广泛应用。然而，其硬脆特性也使得传统机械加工难度大、易产生裂纹。激光切割技术凭借非接触、高精度等优势，成为陶瓷加工的重要手段。本文将围绕陶瓷激光切割机的最大切割厚度展开分析，探讨其核心影响因素及技术进展。
一、陶瓷激光切割的挑战
陶瓷的物理特性（如低导热性、高脆性）导致激光切割时易出现以下问题：
1.热应力裂纹：局部高温导致热膨胀不均，引发微裂纹。
2.材料汽化不充分：若激光能量不足，材料无法完全汽化，残留熔渣影响切口质量。
3.边缘崩缺：脆性材料在快速冷却时易发生边缘碎裂。
这些挑战直接影响最大切割厚度，需通过优化激光参数和工艺来克服。
二、影响最大切割厚度的关键因素
1.激光类型与波长
-CO2激光（10.6μm）：适用于较厚陶瓷（如氧化铝），但热影响区较大，通常可切割厚度达5-10mm。
-光纤激光（1.06μm）：功率密度高，适合切割高反射材料（如氮化硅），最大厚度约3-8mm。
-紫外激光（355nm）：通过“冷加工”减少热损伤，适合精密切割薄层陶瓷（<1mm），但穿透能力有限。 2.激光功率与脉冲频率 -功率越高（如1kW以上），可切割厚度越大。例如，6kW光纤激光可切割8mm氧化铝陶瓷，但需降低切割速度以保证质量。 -脉冲激光通过调节频率和脉宽控制热输入，减少裂纹。例如，皮秒/飞秒超快激光可切割更厚材料（如5mm碳化硅），但设备成本高。 3.材料特性 -导热性：低导热材料（如氧化锆）热量易积聚，需更高能量输入。 -吸收率：陶瓷对激光的吸收率随波长变化。例如，氧化铝在CO2激光下的吸收率较高，适合厚板切割。 -成分与结构：复合材料或涂层陶瓷需调整参数以适应不同层。 4.辅助工艺优化 -辅助气体：使用氧气可增强氧化反应，提升切割速度；氮气则减少氧化层，适合高纯度需求。 -分层切割策略：对超厚陶瓷（>10mm）采用多次渐进切割，避免单次能量过高导致崩边。
三、典型陶瓷材料的切割厚度范围
|陶瓷类型|激光类型|最大切割厚度（mm）|备注|
|-|-|–||
|氧化铝（Al₂O₃）|CO2激光（3kW）|10-12|速度约0.5m/min，氮气辅助|
|碳化硅（SiC）|光纤激光（6kW）|5-8|需预热以减少热应力|
|氮化铝（AlN）|紫外激光（30W）|0.5-1|精密电子元件切割|
|氧化锆（ZrO₂）|飞秒激光|3-5|无裂纹，但设备成本高|
四、技术突破与发展趋势
1.复合激光技术：结合连续波与脉冲激光，兼顾切割深度与质量。
2.自适应光学系统：实时调整聚焦光斑尺寸，优化能量分布。
3.AI工艺优化：通过机器学习预测最佳参数组合，提升厚板切割效率。
4.超快激光普及：随着成本下降，飞秒激光有望将10mm以上陶瓷的无损切割变为现实。
五、选型与使用建议
1.明确需求：根据材料厚度、精度要求选择激光类型（如厚板选高功率CO2或光纤激光）。
2.工艺试验：切割前需通过小样测试确定最佳功率、速度及气体组合。
3.维护成本：高功率激光器的耗电量和镜片损耗需纳入考量。
结语
当前，陶瓷激光切割机的最大切割厚度通常在10mm左右，但受材料、设备及工艺多重限制。随着超快激光和智能控制技术的发展，未来有望突破20mm大关，同时提升切口质量与效率。用户需综合评估成本、效率及技术要求，选择适配的解决方案。
点击右侧按钮，了解更多激光打标机报价方案。
相关推荐
陶瓷激光切割机最大切割厚度是多少
陶瓷激光切割机最大切割厚度是多少
陶瓷激光切割机的最大切割厚度受多种因素影响，通常在0.1-20毫米范围内，具体取决于材料类型、激光技术及工艺参数。以下从核心技术原理、关键影响因素和实际应用案例三方面进行深入分析：
一、核心技术与切割厚度上限
1.激光类型对比
-CO₂激光器（10.6μm波长）：适合非金属材料，对氧化铝陶瓷切割厚度可达8-12mm，但热影响区较大。德国TRUMPF6kW机型实测切割10mm氧化铝时速度为0.8m/min。
-光纤激光器（1.06μm波长）：锐科6000W设备在氮化硅切割中，最大有效切割厚度为6mm，速度可达2m/min，断面粗糙度Ra＜5μm。
-超快激光器（皮秒/飞秒级）：日本浜松光子PHX-1M型号可实现0.01mm精密切割，但经济切割厚度限于3mm以下。
2.热力学极限
陶瓷材料导热系数（如Al₂O₃30W/m·K）导致热量堆积，当厚度超过临界值（通常15-20mm）时，热应力超过材料抗折强度（氧化铝约400MPa），产生不可控裂纹。
二、关键工艺参数的影响矩阵
|参数|范围|对厚度影响|优化策略|
||||-|
|功率|500W-6kW|每增加1kW提升厚度能力30%|采用功率调制技术（PWM频率＞20kHz）|
|频率|1-100kHz|高频适合薄材（＜3mm），低频提升穿透力|动态频率调节系统|
|速度|0.5-5m/min|速度降低50%可增加厚度承载20%|自适应速度控制系统|
|气压|0.5-3MPa|氮气辅助时气压每增0.5MPa提升切割深度15%|多级增压装置|
3.材料特性差异
-氧化锆（3Y-TZP）：断裂韧性8MPa·m¹/²，允许切割厚度可达15mm（6kW激光）
-碳化硅：硬度2800HV，常规切割厚度＜5mm，需采用双光束技术
-氮化铝：热导率180W/m·K，最大经济切割厚度8mm
三、行业应用实证数据
1.电子封装基板加工（日本京瓷案例）
使用532nm绿光激光切割96%氧化铝基板：
-0.635mm厚度：速度12m/min，崩边＜15μm
-1.0mm厚度：速度5m/min，锥度角＜0.5°
2.航空航天热障涂层（GE航空实践）
Y₂O₃稳定ZrO₂涂层（2mm厚）采用飞秒激光：
-脉宽350fs，能量50μJ时实现无微裂纹切割
-重复频率100kHz时加工效率达15cm²/min
3.核工业密封件加工（中广核项目）
氮化硅密封环（φ200×15mm）采用10kW碟片激光器：
-螺旋切割路径规划，总耗时45分钟
-断面垂直度偏差＜0.05mm/m
四、技术突破方向
1.复合能场技术：哈工大最新研究显示，激光-超声复合加工可使氮化硅切割厚度提升至25mm，效率提高40%
2.波长调谐技术：德国通快开发的2μm中红外激光器，对透明陶瓷切割厚度提升300%
3.实时监测系统：基于CCD视觉和声发射传感器的闭环控制，可将厚度公差控制在±0.1mm以内
当前技术经济性最佳的切割厚度区间为3-10mm，超越15mm的加工需采用特种工艺。建议用户根据具体材料特性选择激光参数组合，对于超厚件（＞20mm）推荐采用激光诱导裂片法（LITD）结合机械分离的复合工艺。
点击右侧按钮，了解更多激光打标机报价方案。
陶瓷激光切割机最大切割厚度怎么调
陶瓷激光切割机最大切割厚度怎么调
陶瓷激光切割机最大切割厚度的调整是一项需要综合技术参数、设备性能和材料特性的复杂任务。以下从原理、关键影响因素及优化步骤三个方面进行系统阐述，以帮助用户实现高效精准的切割效果优化。
一、技术原理基础
激光切割本质是通过高能激光束使材料局部熔融或汽化，配合辅助气体吹除熔渣形成切口。陶瓷作为脆性非金属材料，其切割效果受以下核心参数影响：
-能量密度：激光功率密度（W/cm²）=激光功率÷光斑面积
-热传导率：陶瓷导热性差易导致热应力裂纹
-吸收率：不同波长激光（如CO₂/光纤）对陶瓷的吸收效率差异显著
二、影响最大切割厚度的关键参数
1.激光器功率配置
-功率与厚度关系：每100W光纤激光器可切割约1-2mm氧化铝陶瓷，但需结合其他参数调整
-峰值功率优化：脉冲激光可通过调节脉宽（10-200μs）和频率（20-100kHz）提升瞬时穿透力
-功率动态控制：采用渐变功率模式，入口处高功率穿透，中段降低功率减少热损伤
2.光束聚焦系统
-光斑直径：采用Fθ透镜将光斑控制在0.05-0.2mm范围，300mm焦距镜片较适合厚板切割
-焦点位置：实验确定最佳焦点偏移量（通常位于材料内部1/3厚度处）
-动态调焦技术：配备Z轴自动调焦模块，实时补偿热透镜效应
3.运动控制系统
-切割速度：经验公式：速度（mm/min）=(功率×吸收率)/(材料密度×比热容×厚度)
-分层切割策略：对>10mm厚板采用多道次加工（3-5次），每次切割深度递减20%
-轨迹优化：环形切割路径减少拐角处热积累
4.辅助气体系统
-气压调节：氮气压力需达到15-25Bar以有效清除熔渣
-气体入射角度：30°侧吹可增强排渣效率
-气体预热：对高导热陶瓷（如SiC）采用80-120℃预热气体防止骤冷开裂
三、操作优化步骤
1.设备状态检测
-校准激光输出功率（功率计检测偏差需<±3%） -检查光学镜片污染度（透光率下降10%需立即清洁） -测试辅助气体纯度（氧含量<50ppm） 2.参数匹配实验 -阶梯测试法：在10×10cm样品上设置梯度参数（功率递增50W，速度递减100mm/min） -金相分析：切割截面SEM检测裂纹扩展情况 -正交试验：设计L9(3^4)正交表优化功率、速度、气压、脉冲频率组合 3.实时监控调整 -使用红外热像仪监控切割区温度（氧化铝陶瓷应控制在1800-2100℃） -声发射传感器检测切割异常（崩边信号频率范围5-15kHz） -基于机器学习的参数自适应系统：收集历史数据训练预测模型 四、典型参数参考（以3000W光纤激光切割Al₂O₃陶瓷为例） |厚度(mm)|功率(W)|速度(mm/s)|气压(Bar)|脉冲频率(kHz)| ||--|--|-|--| |3|800|120|12|50| |6|1500|60|18|30| |10|2500|25|25|15| 五、安全与维护要点 1.功率提升后需加强水冷系统维护（水温保持22±1℃） 2.每周检测导轨平行度（误差≤0.02mm/m） 3.建立切割参数数据库，记录不同批次材料特性 4.操作人员需配备1064nm波段专用防护眼镜 通过系统性参数优化和动态控制，陶瓷激光切割机最大切割厚度可提升30%-50%。某企业采用上述方法后，成功将6mm厚氮化硅陶瓷切割良品率从72%提升至93%，生产成本降低28%。建议用户建立完整的工艺验证体系，结合设备特性进行持续改进。
点击右侧按钮，了解更多激光打标机报价方案。
陶瓷激光切割
陶瓷激光切割
陶瓷激光切割技术：精密制造领域的革命性突破
引言
陶瓷材料因其高强度、耐高温、耐腐蚀等特性，被广泛应用于电子元器件、医疗器械、航空航天等高端制造领域。然而，陶瓷的硬脆性使其传统加工面临裂纹、崩边等难题。激光切割技术的出现，为陶瓷精密加工提供了全新的解决方案，成为推动制造业升级的关键技术之一。
一、陶瓷激光切割的技术原理
激光切割利用高能激光束聚焦后产生的高温（可达数千摄氏度），使陶瓷材料局部瞬间熔融或气化，配合辅助气体吹除熔渣，实现材料的精准分离。针对陶瓷特性，技术核心体现在以下方面：
1.超短脉冲技术：皮秒（10⁻¹²秒）或飞秒（10⁻¹⁵秒）激光脉冲可极大降低热影响区，避免传统连续激光导致的微裂纹。
2.波长适配性：CO₂激光（10.6μm）适用于氧化物陶瓷（如氧化铝），而光纤激光（1μm）对氮化硅等非氧化物陶瓷吸收率更高。
3.运动控制系统：五轴联动平台配合视觉定位，可实现复杂曲面切割，精度可达±5μm。
二、技术优势与行业应用
与传统金刚石刀具或水刀切割相比，激光切割展现出显著优势：
-无接触加工：避免机械应力导致的崩边，良品率提升30%以上；
-复杂图形兼容：通过CAD/CAM软件可直接加工微孔、异形结构；
-环保高效：无需冷却液，加工速度可达200mm/s（以1mm厚氧化锆为例）。
典型应用场景：
-电子工业：MLCC（多层陶瓷电容）切割精度直接影响电路性能，激光技术可实现0.2mm以下微间距切割；
-生物医疗：人工关节陶瓷部件的多孔表面处理，孔隙率误差＜3%；
-新能源：固态电池陶瓷电解质片的无污染切割，断面粗糙度Ra≤1.6μm。
三、技术挑战与创新方向
尽管优势显著，激光切割陶瓷仍需突破多重瓶颈：
1.热损伤控制：即使使用超快激光，厚度超过5mm的陶瓷仍可能产生内部应力；
2.成本制约：飞秒激光设备价格高达百万美元级，中小企业应用受限；
3.材料局限性：透明陶瓷（如蓝宝石）对特定波长激光吸收率低，需开发新型掺杂工艺。
前沿技术进展：
-复合加工：激光预裂+机械分离的混合工艺，可提升10倍以上加工效率；
-AI优化系统：通过机器学习实时调节激光参数，降低能耗20%-40%；
-波长可调激光器：动态匹配不同陶瓷材料的吸收光谱，设备通用性显著增强。
四、未来发展趋势
随着《中国制造2025》对精密加工技术的战略需求，陶瓷激光切割将呈现三大趋势：
1.模块化设备：开发可集成于智能产线的紧凑型激光模组；
2.工艺数据库：建立陶瓷材料-激光参数-加工效果的全球共享平台；
3.绿色制造：采用光伏驱动激光器，实现零碳排加工。
据MarketsandMarkets预测，2026年全球陶瓷激光加工市场规模将达47亿美元，年复合增长率达8.9%，中国有望占据30%以上市场份额。
结语
陶瓷激光切割技术正在重塑高端制造业的竞争格局。随着光束质量控制、智能传感等技术的持续突破，这项技术不仅将推动陶瓷加工进入亚微米时代，更将为半导体封装、量子器件等前沿领域提供关键制造支撑。如何实现技术普惠化，将成为产学研协同攻关的下一个焦点。
