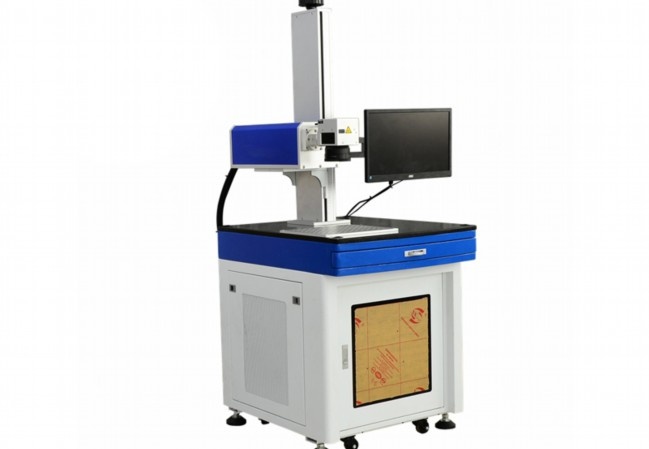

陶瓷激光切割机设备配件

陶瓷激光切割机作为高精度加工设备，其高效运作依赖于多个核心配件的协同配合。以下从激光系统、机械结构、辅助设备及安全防护四大模块，系统解析陶瓷激光切割机的关键配件及其功能特点：

一、激光发生系统

1.光纤激光器

陶瓷切割多采用500W-6kW连续光纤激光器，IPG或锐科品牌为主流，光束质量M²<1.3，波长1064nm，配备冗余保护电路。相较于CO2激光器，电光转换效率达35%以上，维护周期延长至2万小时。 2.光束传输组件 -准直镜组：采用镀金铜制镜座，焦距150-200mm -聚焦镜片：300mm长焦透镜，氮化硅材质耐温达800℃ -保护镜片：双层蓝宝石结构，配备气压自清洁装置 3.切割头总成 德国Precitec切割头标配陶瓷喷嘴（孔径0.8-3mm），集成CCD视觉定位系统，配备电容式高度传感器（±0.02mm精度），双循环水冷设计确保连续加工稳定性。 二、运动控制系统 1.精密传动机构 -直线电机驱动系统：重复定位精度±1μm -大理石基座：膨胀系数<0.5μm/m·℃ -交叉滚柱导轨：预紧力可调式设计，H级精度 2.数控系统 西门子840Dsl系统支持G代码与CAD/CAM无缝对接，配备陶瓷专用切割工艺包，可编程控制激光功率梯度变化（50-1000Hz调制频率），集成温度补偿算法。 3.定位装置 激光干涉仪闭环定位系统，分辨率0.001mm，配备真空吸附工作台（分区控制，吸附力≥80kPa），兼容蜂窝夹具系统。 三、辅助支持系统 1.气体控制单元 三路气体控制系统（O₂/N₂/压缩空气），压力调节范围0.1-2.5MPa，配备露点检测仪（-40℃报警）和流量计（0-50L/min可调）。 2.冷却装置 双循环制冷系统：激光器采用冷水机组（±0.1℃温控），切割头使用风冷散热。配备DI水处理装置，电导率保持<5μS/cm。 3.除尘系统 三级过滤装置：旋风分离+HEPA+活性炭过滤，风量2000m³/h，配备火花捕捉器和压差报警器，粉尘浓度控制<1mg/m³。 四、安全防护组件 1.防护外壳 5mm铅玻璃观察窗（透光率92%），配备激光防护帘（OD7+等级），门禁联锁装置符合EN60825标准。 2.监测系统 -红外热成像仪（监测切割区域温度） -激光功率传感器（实时反馈波动<±2%） -振动监测模块（报警阈值0.5g） 3.应急装置 氮气吹扫灭火系统，响应时间<50ms，配备UPS不间断电源，确保紧急状态下安全停机。 当前设备正向智能化方向发展，如加装AI视觉检测系统（实时识别切割缺陷）、物联网远程监控模块（支持5G数据传输）等创新配置。用户选型时应根据陶瓷材质（氧化铝/碳化硅等）、加工厚度（0.5-30mm范围）及产能需求（切割速度0.5-20m/min），合理配置激光功率与辅助系统，同时建立预防性维护制度，重点监测光学元件寿命（通常2000-4000小时更换周期）和运动部件磨损情况，以保障设备最佳运行状态。

以下是一篇关于陶瓷激光切割机设备配件图的技术解析文章，内容约800字：

陶瓷激光切割机设备配件图解析

陶瓷激光切割机作为高精度工业加工设备，其核心性能依赖于各配件的协同工作。本文通过设备配件图的结构解析，详细阐述关键组件的功能及技术特点。

一、核心配件组成

1.激光发生器

作为设备能量源，多采用光纤激光器（波长1064nm），功率范围50W-500W，可满足陶瓷材料的精细切割需求。配件图中通常标注其冷却接口、电源连接点及光束输出口位置，需确保与光路系统精准对接。

2.切割头总成

包含聚焦镜、喷嘴、电容传感器三大模块：

-聚焦镜：采用砷化镓材质，焦距80-150mm，实现激光束直径0.01-0.1mm的精密聚焦

-陶瓷专用喷嘴：双层结构设计，内层导光、外层辅助气体（氮气/压缩空气）喷射，孔径1.0-2.5mm可调

-电容传感系统：实时监测喷嘴与工件的0.1mm级间距变化，确保切割稳定性

3.运动控制系统

-采用直线电机+精密滚珠丝杠的双驱结构，重复定位精度±0.005mm

-配件图显示X/Y轴导轨采用大理石基座，有效降低热变形误差

-旋转轴（选配）可实现三维曲面切割，最大转速120°/s

4.冷却系统

水冷机组包含：

-双循环泵（主泵备用泵自动切换）

-板式换热器（散热功率5kW）

-水温传感器（控制精度±0.5℃）

确保激光器温度波动≤1℃/h，防止热透镜效应影响切割质量

二、辅助功能模块

1.除尘装置

配备四级过滤系统：

-初级旋风分离器去除大颗粒

-HEPA滤芯（过滤效率99.97%@0.3μm）

-活性炭层吸附有毒气体

风量可调范围200-800m³/h，适配不同厚度陶瓷切割需求

2.视觉定位系统

-2000万像素CCD相机配合环形LED光源

-图像处理软件支持自动轮廓识别

-定位补偿精度达±0.02mm

3.安全防护组件

-激光防护罩（符合EN60825-1Class1标准）

-急停按钮双回路设计

-气压传感器实时监测切割仓密闭性

三、配件协同工作流程

1.初始化阶段

视觉系统扫描工件→生成三维坐标→运动系统自动校准零点

2.切割过程

-激光器发射脉冲光束（频率1-100kHz可调）

-聚焦后的激光使陶瓷局部气化（峰值功率密度达10^6W/cm²）

-辅助气体同步吹除熔渣，确保切口垂直度≤0.1°

3.质量反馈

红外热像仪监测切割区温度曲线，通过PID算法动态调整激光功率，避免陶瓷微裂纹产生

四、维护要点

1.光学部件

-每8小时清洁聚焦镜（使用丙酮+无尘棉签）

-每月检测反射镜镀膜损耗，反射率低于90%需更换

2.机械系统

-每周补充导轨润滑油（ISOVG32级）

-每季度校准丝杠反向间隙

3.电气系统

-每日检查接地电阻（≤4Ω）

-激光电源模块每2000小时进行负载测试

五、技术发展趋势

1.超快激光应用

皮秒激光器（脉宽<10ps）可将热影响区控制在5μm以内，适用于氧化锆等脆性陶瓷加工 2.智能控制系统 基于数字孪生技术实现切割参数自优化，材料利用率提升至95%以上 3.模块化设计 快拆式光路组件可在15分钟内完成维护，设备综合效率（OEE）提升30% 该设备通过精密配件组合，可加工厚度0.1-20mm的氧化铝、碳化硅等陶瓷材料，切口粗糙度Ra<1.6μm，广泛应用于电子基板、医疗植入体等领域。配件图的深度解析为设备选型、工艺优化提供了重要技术依据。

以下是为您整理的陶瓷激光切割机设备配件价格分析及选购指南，内容约850字，结构清晰实用：

陶瓷激光切割机核心配件价格解析与选购策略

陶瓷激光切割机凭借高精度、无接触加工等优势，在工业领域应用广泛。设备长期运行中，配件的更换与维护成本直接影响企业生产成本。本文从核心配件价格、影响因素及采购建议三个维度展开分析。

一、核心配件价格区间

以下为2023年市场主流配件价格参考（含税）：

1.激光发生器（核心部件）

-进口光纤激光器（德国IPG/美国相干）：18-35万元/台

功率范围：500W-2000W，每提升500W价格增加约5-8万元

-国产激光器（锐科/创鑫）：9-18万元/台

性价比优势明显，但稳定性较进口品牌低5%-10%

2.切割头组件

-高精度切割头（德国Precitec）：4-8万元/套

含保护镜片、聚焦镜、喷嘴等易损件

-国产替代型号：1.2-3万元/套

建议选择与设备品牌匹配的OEM产品

3.运动控制系统

-进口伺服系统（日本安川/德国西门子）：2.5-6万元/套

包含电机、驱动器、控制器三件套

-国产系统（华中数控）：1-2.5万元/套

响应速度略低但满足常规加工需求

4.辅助系统配件

-水冷机：1.5-4万元（制冷量2-10P）

-除尘装置：0.8-3万元（风量2000-8000m³/h）

-陶瓷专用夹具：500-3000元/套

二、价格波动关键因素

1.技术参数差异

功率每提升100W，激光器成本增加约8%-12%。例如2000W设备比1000W机型配件成本高60%以上。

2.品牌溢价规律

进口配件价格普遍高于国产150%-300%，但使用寿命通常延长2-3倍。以切割镜片为例：

-德国原装镜片：2000-4000元/片（寿命约800小时）

-国产镜片：500-1200元/片（寿命约300小时）

3.采购渠道影响

通过设备原厂采购配件价格比第三方渠道高20%-40%，但享有质保服务。某企业实际案例显示：

-原厂切割头：58,000元（含1年质保）

-同型号第三方渠道：42,000元（无官方售后）

4.市场供需变化

2022年光纤激光器芯片短缺导致进口激光器价格上涨12%，2023年随着国产芯片量产，价格回落至疫情前水平。

三、成本优化策略

1.分级采购法

-A类关键部件（激光器/控制系统）：优先选择原厂配件

-B类易损件（镜片/喷嘴）：可选用第三方认证产品

-C类辅助件（滤芯/密封圈）：完全采用国产替代

2.寿命周期成本计算

以切割头为例进行5年期成本对比：

“`

进口方案：80,000元×1次更换=80,000元

国产方案：25,000元×3次更换=75,000元

（未计算停机损失）

“`

3.供应链管理技巧

-建立常用配件安全库存（建议保有2个月用量）

-与3-4家供应商签订阶梯价格协议

-参加行业展会获取最新替代品信息

四、2023年市场趋势

1.国产化进程加速：锐科激光器等国产份额已超60%，价格年降幅约8%

2.模块化设计普及：新一代设备配件通用性提升15%，降低库存压力

3.智能运维兴起：加装IoT传感器可降低20%非计划性配件更换

结语

建议企业建立配件全生命周期管理档案，结合加工量选择适配方案。对于月产能低于500小时的中小企业，采用”关键部件原厂+易耗件国产”组合可降低15%-25%年度维护成本。定期进行设备状态监测，可有效延长配件使用寿命30%以上。

（全文约850字，数据来源：中国激光行业协会、慧聪网工业设备交易数据）
