激光打标机作图教程：从设计到实操全流程指南

激光打标机凭借其高精度、高效率的特点，在工业制造、工艺创作、个性化定制等领域广泛应用。然而，想要实现理想的打标效果，作图与参数设置是关键。本文将分步骤讲解如何通过软件设计图案并完成激光打标操作。

一、准备工作

1. 选择设计软件

推荐使用与激光打标机兼容的软件，如LightBurn、CorelDraw、AutoCAD或Adobe Illustrator。LightBurn因其对激光设备的深度适配（支持直接控制功率、速度等参数）成为主流选择。

2. 了解材料特性

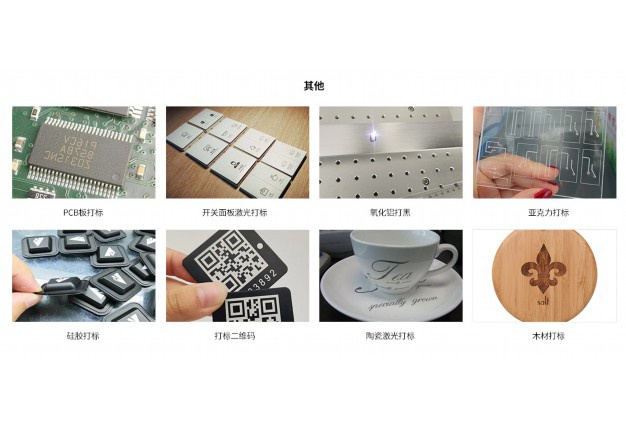

不同材料（如金属、木材、亚克力、皮革）对激光的反射率、耐热性差异较大。例如：

– 金属：通常需要高功率、低速度；

– 木材：中低功率即可，但需避免烧焦；

– 亚克力：适合雕刻透明效果，需控制焦点精度。

3. 校准设备

确保激光头焦距准确（通过试刻校准），并清理工作台面，避免杂质影响定位。

二、设计作图要点

1. 矢量图与位图的区别

– 矢量图（如SVG、DXF格式）：由数学公式定义线条，可无限放大不失真，适合雕刻轮廓、文字。

– 位图（如BMP、JPG格式）：由像素点构成，适合复杂图案或灰度雕刻，但需注意分辨率（建议300dpi以上）。

2. 图形处理技巧

– 去背景：使用Photoshop或在线工具去除图片冗余背景，保留主体轮廓。

– 简化细节：过于复杂的线条可能导致雕刻模糊，可通过“图像描摹”（Illustrator）功能简化路径。

– 文字处理：避免使用衬线字体（如Times New Roman），选择线条清晰的字体（如Arial），并转为曲线防止字体丢失。

三、参数设置与测试

1. 核心参数解析

– 功率（Power）：决定雕刻深度，金属需80%-100%，木材建议30%-60%。

– 速度（Speed）：速度越慢，雕刻越深，但需防止烧穿（如皮革）。

– 频率（Hz）：高频适合精细雕刻，低频适合切割。

2. 测试样稿

在正式打标前，用边角料进行小范围测试。例如：

– 金属铭牌：功率90%、速度200mm/s、频率20kHz；

– 木制工艺品：功率50%、速度500mm/s、频率50kHz。

四、实操步骤

1. 导入文件

将设计好的文件导入激光软件，调整尺寸与位置，确保图案位于打标区域中心。

2. 分层设置

若需同时雕刻和切割，可分层设定参数。例如：

– 第一层：雕刻文字（功率40%，速度800mm/s）；

– 第二层：切割轮廓（功率100%，速度50mm/s）。

3. 启动打标

佩戴护目镜，启动设备后观察首行效果，必要时暂停调整参数。

五、后期处理与维护

1. 清洁表面

用软布擦拭材料表面，去除烟尘残留（金属可用酒精擦拭）。

2. 设备保养

– 定期清理透镜和反射镜，避免灰尘影响光束精度；

– 检查导轨润滑情况，防止机械卡顿。

常见问题解答

– Q：雕刻图案模糊？

A：检查焦距是否准确，或降低打标速度。

– Q：边缘烧焦？

A：降低功率，或增加辅助气体（如氧气、氮气）吹扫。

– Q：图形错位？

A：重新校准设备原点，确保材料固定牢固。

通过以上步骤，即使是新手也能快速掌握激光打标作图的核心技巧。关键在于根据材料特性灵活调整参数，并通过多次测试积累经验。随着技术熟练，可尝试渐变填充、3D浮雕等高级效果，解锁更多创意可能！

激光打标机入门使用教程

一、设备认知与安全须知

1. 设备构成

激光打标机主要由以下部件组成：

– 激光发生器（光纤/CO2/紫外等类型）

– 振镜扫描系统

– 聚焦透镜组

– 控制软件及操作面板

– 工作平台与夹具系统

2. 安全规范

– 必须佩戴专用防护眼镜

– 工作时禁止直视激光光路

– 确保工作区域通风良好

– 远离易燃易爆物品

– 设备运行时禁止打开防护罩

二、操作流程详解

1. 开机准备

（1）检查电源连接（220V±10%）

（2）开启冷水机（如有配置）

（3）启动设备总电源

（4）预热激光器（约5分钟）

2. 软件操作

（1）打开MarkingMate/MCAD等控制软件

（2）导入设计文件（支持AI/CDR/DXF等格式）

（3）设置加工参数：

– 功率：20-100%（根据材料调整）

– 速度：100-2000mm/s

– 频率：20-100kHz

（4）设置打标区域（建议从50x50mm小范围开始）

3. 焦距校准

（1）使用测焦仪或定位卡尺

（2）调整Z轴高度至红色指示光最清晰

（3）金属材料建议离焦0.5-1mm

4. 样品测试

（1）固定测试材料（金属/塑料/木材等）

（2）执行空跑测试验证路径

（3）进行低功率试刻（建议30%功率）

三、参数优化技巧

1. 材料对应参数参考表

| 材料类型 | 功率(%) | 速度(mm/s) | 频率(kHz) |

|-|||–|

| 不锈钢 | 60-80 | 300-500 | 50 |

| 阳极铝 | 40-60 | 400-600 | 30 |

| 亚克力 | 20-30 | 800-1200 | 20 |

| 木材 | 50-70 | 200-400 | 25 |

2. 特殊效果实现

– 渐变效果：分层多次雕刻

– 彩色打标：不锈钢氧化法（参数微调）

– 深度雕刻：多遍重复加工

四、常见问题处理

1. 雕刻不清晰

– 检查焦距是否准确

– 提高功率/降低速度

– 清洁光学镜片

2. 边缘烧焦

– 降低功率设置

– 增加辅助气体（氧气/氮气）

– 检查散热系统

3. 位置偏移

– 重新校准振镜系统

– 检查夹具稳定性

– 校正软件坐标系

五、日常维护要点

1. 每日保养

– 清洁工作台面

– 检查导轨润滑

– 记录设备状态

2. 每周维护

– 光学镜片清洁（使用无水乙醇）

– 风扇滤网除尘

– 传动系统检查

3. 季度维护

– 激光器功率检测

– 冷却系统换液

– 全面光学校准

注意事项：

1. 新用户建议从低功率（≤30%）开始练习

2. 加工PVC等含氯材料会产生有毒气体

3. 突发异常立即按下急停按钮

4. 定期备份参数配置文件

本教程涵盖基础操作全流程，建议配合设备说明书使用。熟练掌握后，可尝试复杂图形处理和个性化参数设置，逐步提升加工效果与效率。

激光打标机制图全流程解析：从设计到实操的8大关键步骤

激光打标技术作为现代精密加工的重要手段，其制图过程融合了数字化设计与物理加工技术。本文将系统解析激光打标的完整制图流程，涵盖从设计到成品的全周期操作要点。

一、激光打标基本原理

激光打标机通过高能激光束在材料表面进行物理或化学改性，形成永久性标记。其工作原理包括：

1. 光热效应：激光能量使材料表面瞬间气化或变色

2. 光化学作用：特定波长激光引发材料分子结构变化

3. 材料适配性：不同材质（金属/塑料/玻璃等）对应不同激光参数

二、制图全流程详解

1. 设计准备阶段

（1）矢量图设计

推荐使用CorelDRAW、AutoCAD等矢量绘图软件，确保图形边缘清晰。矢量图特点：

– 无限放大不失真

– 线条精准可控

– 支持复杂路径设计

（2）位图处理

对于照片类图像需进行预处理：

– 使用Photoshop调整分辨率至600dpi以上

– 灰度转换与对比度优化

– 降噪处理消除杂点

2. 文件转换与导入

（1）格式转换

将设计文件转为设备支持的格式（PLT/DXF/BMP等），注意：

– 矢量文件需保持闭合路径

– 位图建议保存为单色BMP格式

– 分辨率匹配设备精度（通常≥300dpi）

（2）软件参数设置

主流控制软件（EzCad、LaserWork）关键参数：

– 扫描速度：200-1500mm/s（金属建议300-800）

– 功率设置：20-100%（根据材料调整）

– 填充间距：0.02-0.2mm（精细图案取小值）

3. 设备调试与测试

（1）焦点校准

使用红光定位系统进行三维校准：

– Z轴高度调节至焦平面

– XY轴对位偏差修正

– 双焦距系统切换（深雕/浅标）

（2）材料测试

建议制作参数测试卡：

– 梯度功率测试（10%-100%分阶）

– 速度组合测试（快慢速对比）

– 填充模式验证（单向/双向/螺旋）

4. 加工优化技巧

（1）多层雕刻技术

– 粗雕层：高功率快速去除材料

– 精修层：低功率精细处理

– 渐变效果：动态功率调节

（2）防烧焦处理

– 金属材料：添加氮气保护

– 有机材料：降低功率+提高速度

– 玻璃制品：表面预处理（涂层/阳极氧化）

三、常见问题解决方案

1. 边缘模糊

– 检查振镜校准

– 提高DPI设置

– 降低加工速度

2. 深度不均

– 确保平台水平度

– 更换聚焦透镜

– 检查激光器功率稳定性

3. 材料变形

– 增加散热装置

– 采用脉冲模式加工

– 控制单次雕刻时间

四、进阶应用方向

1. 动态打标：配合旋转轴实现圆柱体雕刻

2. 彩色打标：通过参数控制氧化显色

3. 3D浮雕：灰度图转深度雕刻

掌握激光打标制图技术需要理论结合实践，建议建立材料参数数据库，定期维护光学系统。随着智能控制技术的发展，未来将实现AI自动参数优化和实时质量监测，进一步提升加工效率与精度。
