3d激光打标机使用教程视频

3D激光打标机是一种能够在三维曲面上实现高精度标记的先进设备，其工作原理融合了光学、机械控制和计算机技术的综合应用。以下从设备结构、工作流程、关键技术及优势等方面进行系统解析。

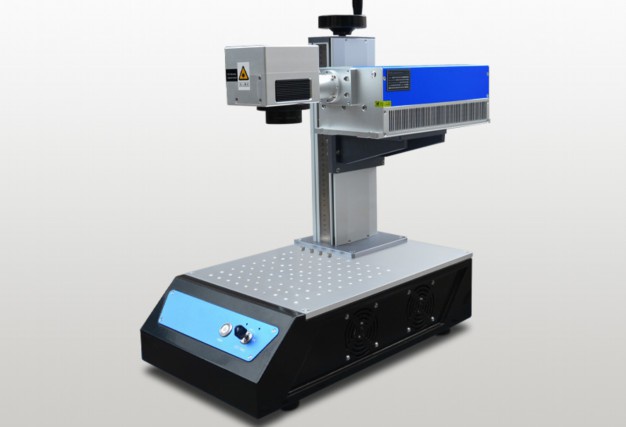

一、设备核心结构

1. 激光发生器

作为核心能量源，光纤激光器（1064nm）或紫外激光器（355nm）是主流选择，具备高光束质量和脉冲控制能力。例如，光纤激光器峰值功率可达50kW，适用于金属材料；紫外激光则用于脆性材料的冷加工。

2. 三维动态聚焦系统

由F-theta透镜组与Z轴电动调焦模块构成，可在X/Y/Z三轴联动。调焦行程通常为±50mm，定位精度达±5μm，实现焦点在曲面上动态追踪。

3. 双振镜扫描系统

采用高速伺服电机驱动，扫描速度可达10m/s，配合16位DAC数模转换器，角度分辨率达0.001°。振镜的协同运动将激光束精确导向加工表面任意坐标。

4. 三维运动平台

五轴联动数控系统支持工件多角度定位，重复定位精度≤±2μm，拓展复杂结构件的加工能力。

二、工作原理流程

1. 三维建模与路径规划

通过CAD软件构建工件三维模型（STL格式），算法自动生成分层加工路径。采用Delaunay三角剖分算法优化轨迹，确保曲面覆盖率达99.8%。

2. 动态焦点控制

Z轴调焦模块根据表面曲率实时调整，配合振镜的X/Y偏转，保持焦点始终垂直于加工面。例如在半径5mm的球面加工时，调焦频率可达500Hz，焦点偏移量<10μm。 3. 能量分层控制技术 采用脉宽调制（PWM）技术，功率调节精度0.1%，在深度方向上实施多层雕刻。典型参数为：单层深度10-50μm，层间功率递增15%，实现渐变雕刻效果。 4. 实时闭环反馈 CCD视觉系统以30fps速率监测加工位置，通过PID算法修正路径偏差，定位补偿精度达±3μm。 三、关键技术突破 1. 变焦光路设计 采用可变形镜片组，焦距调节范围达300mm，支持R0.5mm至R500mm曲面加工，光斑直径保持20μm恒定。 2. 三维路径优化算法 基于B样条曲线的轨迹插补算法，将加工效率提升40%，路径重叠率控制在5%以内。 3. 多物理场耦合控制 整合热力学模型，通过实时温度监测调整激光参数，避免材料热损伤。在钛合金加工中可将热影响区控制在15μm以内。 四、应用优势分析 - 复杂曲面适应：支持最大倾角85°的斜面加工，在涡轮叶片等异形件表面实现0.01mm深度的精细标记 - 材料普适性：可处理从铝合金到聚碳酸酯等27类材料，硬度覆盖HRC20-65 - 效率提升：相比传统点阵式加工，三维连续扫描速度提升3-5倍 五、典型应用场景 1. 精密模具：在汽车覆盖件模具表面雕刻0.2mm深度的防伪纹理 2. 医疗器械：骨科植入物三维标识，满足ISO13485洁净度要求 3. 艺术品创作：在曲面玻璃上实现渐变灰度雕刻，分辨率达1200dpi 该技术通过多学科交叉创新，将传统二维加工推向三维空间，在高端制造领域展现出不可替代的价值。随着五轴联动技术和AI路径优化算法的融合，未来加工精度有望突破亚微米级。

以下是一份详细的激光打标机操作教程，约800字，内容涵盖基础操作流程、注意事项及常见应用场景：

激光打标机基础操作教程

一、设备简介

激光打标机是一种通过高能量激光束在材料表面进行永久标记的设备，广泛应用于金属、塑料、木材、玻璃等材料的文字、图案雕刻。其核心组件包括：

– 激光器：产生激光光源（常见类型：光纤、CO₂、紫外激光）。

– 控制系统：通过软件（如EzCad、LaserMark）控制激光路径和参数。

– 振镜系统：反射激光束实现高速精准打标。

– 工作台：固定被加工物体。

二、操作前准备

1. 安全检查

– 确认设备接地良好，避免漏电风险。

– 佩戴防护眼镜，防止激光反射伤害眼睛。

– 确保工作区域通风，避免烟雾积聚。

2. 设备调试

– 打开电源，启动激光器和控制软件。

– 检查冷却系统（如水冷机）是否正常运行。

– 校准振镜焦距：使用对焦尺或自动对焦功能调整激光头高度，确保焦点对准材料表面。

3. 材料固定

– 将待加工物体平放在工作台上，使用夹具固定，避免雕刻过程中移位。

三、操作流程

步骤1：导入设计文件

– 使用绘图软件（如CorelDraw、AutoCAD）设计图案或文字，保存为矢量文件（.dxf、.ai）。

– 在激光控制软件中导入文件，调整尺寸和位置。

步骤2：设置参数

– 根据材料类型选择参数（参考设备说明书或经验值）：

– 功率：金属需较高功率（60%-90%），塑料或木材较低（30-50%）。

– 速度：精细图案需低速（100-300mm/s），大面积雕刻可提速。

– 频率：金属材料建议高频（20-50kHz），非金属低频（5-20kHz）。

– 首次测试建议使用低功率试刻，逐步调整至最佳效果。

步骤3：开始打标

– 点击软件中的“开始”按钮，观察激光路径是否覆盖目标区域。

– 加工过程中勿触碰设备，避免振动影响精度。

步骤4：效果检查

– 完成后取出工件，检查标记清晰度与深度。

– 若效果不佳，调整参数后重新测试。

四、常见材料应用示例

1. 金属：不锈钢、铝合金

– 参数：功率70%，速度200mm/s，频率30kHz。

– 效果：浅色氧化层标记，无材料损伤。

2. 塑料：ABS、亚克力

– 参数：功率40%，速度500mm/s，频率10kHz。

– 注意：避免功率过高导致材料熔化。

3. 木材：原木、胶合板

– 参数：功率50%，速度800mm/s，频率15kHz。

– 可产生深浅不一的焦化效果。

五、维护与保养

1. 日常维护

– 清洁镜头和振镜：每周用无水酒精擦拭，防止灰尘影响光路。

– 检查散热系统：定期清理风扇滤网，更换冷却水（水冷机型）。

2. 长期停用

– 关闭电源，拔除插头。

– 激光器需每月通电预热30分钟，防止元件受潮。

六、安全注意事项

– 严禁在设备运行时打开防护罩。

– 避免激光直射人体或反光物体（如镜面、金属箔）。

– 加工易燃材料时配备灭火设备。

七、常见问题解决

– 标记不清晰：检查焦距是否准确，或提高激光功率。

– 图案错位：重新校准振镜，确保材料固定牢固。

– 设备报警：查看错误代码，常见原因为散热异常或电源故障。

通过以上步骤，可快速掌握激光打标机的基础操作。实际应用中需结合材料特性灵活调整参数，并严格遵守安全规范。建议新手保存每次打标的参数记录，逐步积累经验以提升效率。

以下是一份针对初学者的激光打标机使用教程，内容涵盖基础操作流程与注意事项：

激光打标机入门使用教程

一、安全须知

1. 佩戴防护装备

操作时需佩戴专用护目镜，防止激光反射伤害眼睛。

2. 环境要求

确保工作区域通风良好，避免激光加工产生的烟雾积聚。

3. 禁止材料

PVC、含氯塑料等材料受热会释放有毒气体，严禁使用。

4. 紧急操作

设备旁应放置灭火器，遇异常立即按下急停按钮。

二、设备组成

– 激光器：核心部件（CO2/光纤/紫外等类型）

– 振镜系统：控制激光路径的扫描振镜

– 控制软件：如EzCad、LightBurn等

– 工作台：可调节高度的材料承载平台

– 冷却系统：水冷/风冷装置（部分机型需外接）

三、操作流程

步骤1：设备准备

1. 连接电源与气泵/冷却系统

2. 打开控制软件，等待设备自检完成

步骤2：材料固定

– 使用夹具固定材料，确保表面平整

– 金属材料需提前喷涂打标涂层（部分机型无需）

步骤3：参数设置

| 材料类型 | 功率(%) | 速度(mm/s) | 频率(kHz) | 填充间距(mm) |

|-|||–|–|

| 亚克力 | 30-50 | 400-600 | 20-30 | 0.05-0.1 |

| 不锈钢 | 70-90 | 800-1200 | 50-100 | 0.02-0.05 |

| 木材 | 40-60 | 300-500 | 10-20 | 0.1-0.2 |

步骤4：对焦校准

1. 使用对焦尺测量激光头与材料的距离

2. 通过升降工作台调整至最佳焦距（通常±0.5mm）

步骤5：图案导入

1. 在软件中导入矢量图（建议使用.ai/.dxf格式）

2. 设置雕刻范围（不超过设备最大幅面）

步骤6：测试与正式加工

1. 在材料边角进行小范围测试

2. 观察效果后微调参数

3. 启动全幅面加工，全程监控过程

四、常见问题处理

– 雕刻模糊：检查焦距是否准确，清洁透镜

– 深度不均匀：调整平台水平度，确保材料平整

– 漏刻断线：检查镜片污染或激光管衰减

– 软件无响应：重启控制卡，更新驱动程序

五、维护保养

1. 每日：清理工作台碎屑，检查光路镜片

2. 每月：给导轨上润滑油，清洁风机滤网

3. 每季度：校准振镜偏移，检测激光功率

六、进阶技巧

– 多层雕刻：通过多次不同参数雕刻实现3D效果

– 旋转雕刻：搭配旋转轴加工圆柱体物件

– 彩色打标：在不锈钢等材料上通过氧化反应生成色彩

提示：初次使用建议从亚克力、竹木等易加工材料开始练习，熟练后再尝试金属等高难度材料。保存每次成功参数作为参考模板，可大幅提升工作效率。
