激光打标机ccd视觉横向镜头好还是直射？全面解析

在激光打标技术日益普及的今天，CCD视觉定位系统已成为高精度打标的核心部件，它如同激光打标机的“眼睛”，指引激光准确命中目标。而在视觉系统设计中，横向镜头（旁轴）与直射镜头（同轴）的选择成为影响打标精度、效率和成本的关键因素。本文将深入解析这两种方案的优缺点，帮助您根据实际需求做出最佳选择。

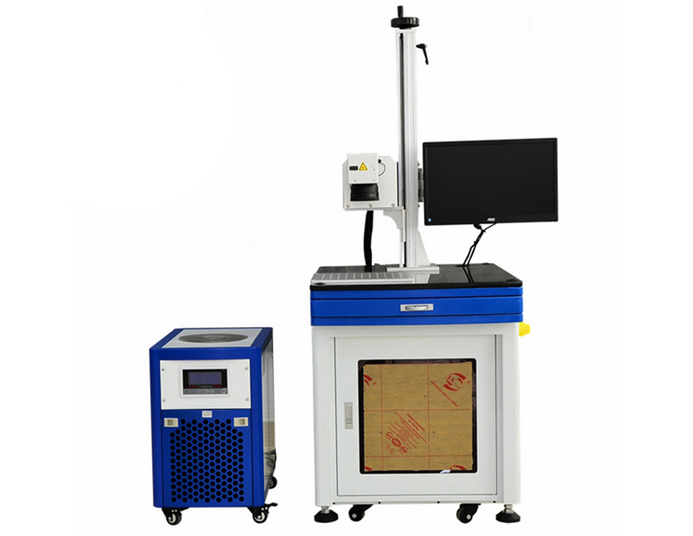

一、视觉定位：激光打标机的“智慧之眼”

传统激光打标机在加工时，需要零件处于固定位置且不能晃动，才能保证加工图案在指定位置。而CCD视觉定位系统的引入，彻底改变了这一局限性。

通过先对产品进行模板制定并储存为标准模板，在加工时拍摄产品图像，由计算机系统对比及位置定位，实现了无需精密夹具即可高精度打标的革命性进步。

视觉定位系统根据安装方式主要分为四种：真同轴视觉、伪同轴视觉（R型、T型）、旁轴视觉、视觉振镜系统。其中，直射镜头对应同轴视觉系统，横向镜头则对应旁轴视觉系统。

二、直射镜头（同轴视觉）：高精度打标的利器

#技术原理

直射镜头系统采用同轴视觉设计，将CCD相机安装在激光光路上，通过一块反射可见光的镜片将激光和CCD耦合后输出到激光扫描头。

这种设计使得相机视野与激光出光路径完全一致，实现了“所见即所得”的打标效果。

#性能特点

同轴视觉系统具有极高的定位精度，精度可达±0.01mm，但视野范围相对较小（约10mm左右）。这种系统对软件算法和硬件性能要求高，成本也比较昂贵。

#适用场景

真同轴视觉系统特别适用于高精密加工领域，如珠宝刻字、精密焊接、微加工等对精度要求极高的场景。

横向镜头（旁轴视觉）：灵活经济的解决方案

#技术原理

横向镜头，即旁轴视觉系统，其设计理念简单直接——将相机安装在激光扫描头的旁边，通过视觉软件计算出激光中心和相机中心的偏移，从而达到视觉定位的目的。

#性能特点

旁轴视觉系统的主要优势在于视野范围大，安装简易不受机器硬件限制，且性价比高。

由于其结构简单，可以使用成本较低的MINI相机直接通过板卡连接采集图片。不过，这种系统的精度相对较低，适用于对精度要求不高的场景。

#适用场景

旁轴视觉系统主要适用于低精度要求的工业品加工、画布定位加工、DIY加工等场景。当预算有限且精度要求不高时，这是一个理想的选择。

横向镜头与直射镜头的全面对比

特性	直射镜头(同轴)	横向镜头(旁轴)
精度	高(±0.01mm)	相对较低
视野范围	小(10mm左右)	大
安装复杂度	复杂	简易
兼容性	强	极强
成本	高	低
适用场景	高精密加工：珠宝刻字，精密焊接，微加工	低精度要求工业品加工、画布定位加工、DIY加工
稳定性	高	中

除了上述两种主要方案外，还有伪同轴视觉系统，它通过反射镜片或透射镜片将激光和CCD耦合，平衡了精度和成本，在业内应用广泛。

以及视觉振镜系统，将工业相机内嵌振镜内部，结构集成度高，但定制成本较高。

个人观点：选择合适的“眼睛”才是关键

在长期从事激光打标设备选型与配置的经验中，我深刻认识到“没有最好的方案，只有合适的方案”。

#精度与成本的平衡

在工业应用中，盲目追求最高精度往往意味着不必要的成本投入。我曾见证一家五金加工企业，最初选择了高精度的真同轴系统，但实际生产中他们的产品精度要求并不高，结果造成了资源的浪费。后来切换到旁轴系统后，在保证生产效率的同时，大幅降低了设备投入。

#生产环境的考量

生产环境也是决策的关键因素。在空间受限的生产线上，旁轴系统因其结构紧凑往往更具优势；而在实验室等高精度要求环境下，同轴系统的性能优势则更加明显。

#未来扩展性

对于计划逐步升级生产线的企业，我通常建议采用模块化程度更高的伪同轴系统，它既能满足当前的生产需求，又为未来的精度提升留出了空间。

常见问题解答(FAQ)

1. 横向镜头与直射镜头的最大精度差异是多少？

直射镜头（真同轴）的精度可达±0.01mm，而横向镜头（旁轴）的精度相对较低。实际精度还会受到相机分辨率、镜头质量和软件算法等因素的影响。对于大多数工业应用而言，伪同轴系统提供的±0.02mm精度已足够使用。

2. 在预算有限的情况下，哪种方案更具性价比？

横向镜头（旁轴视觉）无疑是最具性价比的选择。它不仅硬件成本较低，而且安装简易，对操作人员的技术要求也不高，特别适合中小型企业或刚引入视觉定位的厂家。

3. 哪种方案更适合大幅面打标？

横向镜头（旁轴视觉）由于其视野范围大，更适合大幅面打标应用。此外，还可以通过导轨控制实现大幅面产品的拼接打标，进一步扩展加工范围。

4. 两种方案对操作人员的技术要求有何不同？

直射镜头系统通常需要更专业的技术人员进行调试和维护，特别是在光学路径对齐和软件算法设置方面。而横向镜头系统结构相对简单，对操作人员的技术要求较低，普通技术人员经过短期培训即可熟练操作。

5. 是否可以同时配置两种视觉系统？

是的，一些高端的激光打标设备允许同时配置多种视觉系统，通过软件切换适应不同的加工需求。这种方案虽然初始投资较高，但对于产品多样性丰富的企业来说，提供了更大的生产灵活性。

结语：

在激光打标技术飞速发展的今天，CCD视觉定位系统已成为提升生产自动化程度和加工精度的重要装备。横向镜头与直射镜头的选择，没有绝对的优劣之分，关键在于与自身需求的高度匹配。

只有充分理解各种视觉定位技术的特点，结合产品的精度要求、生产节拍和预算成本，才能为激光打标设备搭配那双最“明亮锐利”的眼睛，在激烈的市场竞争中脱颖而出。
