精密划片机样机测试与验收标准

1.前言

精密划片机是半导体封装、LED、集成电路、先进陶瓷及玻璃等脆硬材料加工领域的关键设备。其性能直接关系到产品的切割质量、生产效率和成本。为确保新开发的划片机样机满足设计规格与客户生产需求，特制定本测试与验收标准。本标准旨在提供一个系统、客观、可量化的评估框架，作为样机交付、性能确认及最终验收的依据。

2.测试与验收目标

验证性能指标：确认样机的各项技术参数是否达到或超过设计规格书的要求。

评估稳定性与可靠性：在模拟实际生产环境下，检验设备的长期运行稳定性和可靠性。

确保功能完备性：检验所有软件功能、硬件模块及安全保护措施是否正常工作。

明确验收准则：为供需双方提供一个清晰、公正的验收依据，降低交付争议。

3.测试环境与条件

环境要求：

温度：23°C±2°C

湿度：45%~65%RH

洁净度：优于Class1000（千级）或根据工艺要求。

?地基与防震：设备应安装在稳固的防震地基或高性能气浮隔振平台上。

电源：稳定，电压波动≤±5%，具备良好接地。

测试材料：

标准测试片：4英寸/6英寸硅晶圆（厚度视规格而定）、蓝宝石衬底、陶瓷基板等。

切割刀片（砂轮）：采用全新、与设备规格匹配的标准刀片。

辅助材料：UV膜、蓝膜、框架等。

4.测试内容与验收标准

4.1机械与运动系统性能测试

4.1.1主轴性能测试

测试方法：使用动平衡仪和转速计，在不同转速档位（例如30,000RPM,40,000RPM,60,000RPM）下运行主轴。

验收标准：

转速精度：设定值与实测值误差≤±1%。

振动幅度：在最高转速下，主轴径向振动≤1.0μm。

启停时间：从启动到达到设定转速的稳定时间符合设计指标（如＜10s）。

噪音：在正常运行时，设备前方1米处噪音≤75dB。

4.1.2定位精度与重复定位精度测试

测试方法：使用激光干涉仪或高精度光栅尺，对X、Y、Z三轴进行全行程测量。

验收标准：

定位精度：≤±2μm。

重复定位精度：≤±1μm。

（关键）直线度与垂直度：X/Y轴直线度≤3μm/全行程，X/Y轴垂直度≤5arc-seconds。

4.1.3工作台平整度（TiltTableFlatness）

测试方法：使用千分表或平面度干涉仪测量真空吸附工作台表面。

验收标准：全平台平面度≤5μm。

4.2视觉对位系统测试

测试方法：

1.重复对位精度：使用带有标准标记的测试片，系统自动对同一标记点重复进行至少20次识别和对位。

2.识别成功率：使用不同材质、不同对比度的测试片，进行批量对位测试。

验收标准：

视觉对位重复精度：≤±1μm。

识别成功率：≥99.5%。

对位时间：单次对位时间＜1.5秒。

4.3切割工艺能力测试（核心测试）

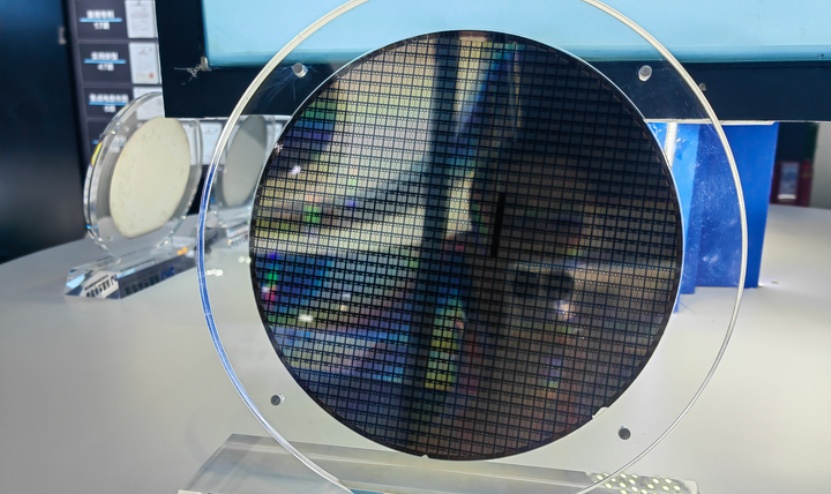

测试条件：使用标准测试片和全新刀片，按照预设的优化切割参数（主轴转速、进给速度、切割深度等）进行网格化切割。

验收标准：

切割宽度（刀痕宽度）：与实际使用刀片厚度相比，增量≤15μm（例如，使用50μm厚刀片，刀痕宽度≤65μm）。

切割垂直度（Bow）：≤3μm。

切割深度一致性：同一条件切割，深度变化量≤±3μm。

崩边尺寸（Chipping）：

正面崩边（TopChipping）：≤10μm。

背面崩边（BottomChipping）：≤15μm。

（注：具体标准可根据材料类型调整，如蓝宝石要求更严）

无裂纹、无分层：在显微镜下观察，切割道及芯片边缘无可见微裂纹和材料分层现象。

残厚均匀性：若有划片要求，残厚不均匀性≤±5μm。

4.4软件与控制系统测试

测试方法：全面操作人机界面软件，测试所有功能模块。

验收标准：

功能完备性：地图导入、配方管理、自动对位、路径规划、模拟仿真、数据记录、报警日志等功能均正常运行。

操作友好性：界面直观，逻辑清晰，易于操作员学习和使用。

通信稳定性：与上下位机、MES系统（如配置）通信无中断、无错误。

4.5可靠性与稳定性测试

测试方法：进行不低于72小时的不间断连续生产测试（可间隔进行），模拟“三班倒”生产模式。

验收标准：

无故障运行时间：测试期间，无因设备本身原因导致的重大停机（≥10分钟）。

性能一致性：测试开始、中间和结束时，抽取样本进行切割质量检测，各项工艺指标均需满足4.3条款要求，无显著衰减。

良品率：在整个稳定性测试周期内，使用标准测试片计算的切割良品率≥99.0%。

4.6安全与环保测试

测试方法：检查所有安全互锁功能（如防护罩、急停按钮、气压/水压检测），并测量设备排放。

验收标准：

所有安全互锁功能100%有效。

冷却水系统无泄漏。

废气/废水排放（如有）符合当地环保法规。

5.验收流程

1.预验收：在供方场地完成所有测试项目，双方确认数据并签署《预验收报告》。

2.现场安装与调试：设备运抵需方场地，完成安装、水平校准和基础调试。

3.最终验收：在需方现场，使用需方提供的实际生产材料，重复进行至少8小时的稳定性测试和关键工艺能力测试。所有指标合格后，双方签署《最终验收报告》。

6.附件

设计规格书

测试数据记录表

预/最终验收报告模板

FAQ（常见问题解答）

Q1:如果在测试过程中发现某项指标（如崩边）偶尔超标，应如何处理？

A1:首先，这属于常见现象。处理流程应为：1)立即暂停测试，记录当前所有工艺参数和环境条件。2)进行原因分析，可能的原因包括刀片磨损、参数不匹配、冷却水流量不稳、材料本身差异或设备瞬时振动。3)进行针对性验证，例如更换新刀片、微调参数后重新进行小批量测试。4)如果问题复现且与设备强相关，则需与供应商共同排查机械结构或控制系统是否存在潜在缺陷。偶尔超标通常可通过工艺优化解决，但系统性或重复性的超标则可能构成设备不接受的依据。

Q2:视觉对位系统对测试环境的光线有要求吗？

A2:是的，要求非常严格。划片机的视觉系统通常自带同轴光或环形光照明，以减少环境光干扰。测试时，应避免强烈的侧向自然光或车间顶灯直射镜头和样品表面，否则会造成图像过曝、对比度下降，导致对位失败或精度降低。建议在光照可控的洁净室内进行测试，或为设备加装遮光罩。稳定性测试中也应模拟日常光照变化，以检验视觉系统的抗干扰能力。

Q3:验收标准中的“良品率”是如何定义的？具体计算哪些缺陷？

A3:在本标准中，“切割良品率”特指由划片机直接造成的缺陷所影响的芯片比例。计算公式为：[（总切割芯片数-缺陷芯片数）/总切割芯片数]×100%。缺陷通常包括：崩边尺寸超标、出现宏观裂纹、芯片分层、切割位置偏差导致芯片尺寸不良、以及因切割问题导致的芯片破损。需要注意的是，来料本身的缺陷（如晶圆本身裂纹）不应计入划片机的责任。

Q4:为什么需要进行长时间的稳定性测试（如72小时）？短短几小时的测试不足以证明性能吗？

A4:短期测试主要验证设备的“峰值性能”，而长时间稳定性测试旨在暴露“潜在问题”。连续运行可以检验：

热稳定性：长时间运行后，主轴、导轨、丝杠等部件是否会因温升产生热变形，影响定位精度。

系统可靠性：软件是否会因内存泄漏而变慢或崩溃，电气元件连接是否牢固，机械部件在疲劳应力下是否稳定。

工艺一致性：验证在模拟真实生产节拍下，设备能否持续输出高质量产品。许多间歇性、潜伏性的问题只有在长期运行中才会显现。

Q5:作为使用方，在验收过程中最重要的监督重点是什么？

A5:使用方应重点关注以下三点：

1.数据的真实性与可追溯性：确保所有测试数据是现场实测、实时记录的，而非使用预先准备好的“完美数据”。要求保留关键的测试样品和完整的原始数据记录。

2.使用自身材料的工艺匹配度：设备在供应商处用标准片测试完美，不等于能切好你的特定产品。最终验收阶段，必须使用自己未来要量产的典型材料进行测试，这是验收的核心环节。

3.操作与维护的便利性：在测试过程中，让自家的操作和维护工程师深度参与。评估日常换刀、对位、编程、清洁保养等操作是否便捷。一个设计良好、易于维护的设备，其全生命周期的总成本会更低。
