精密划片机主轴偏摆调整实操教程

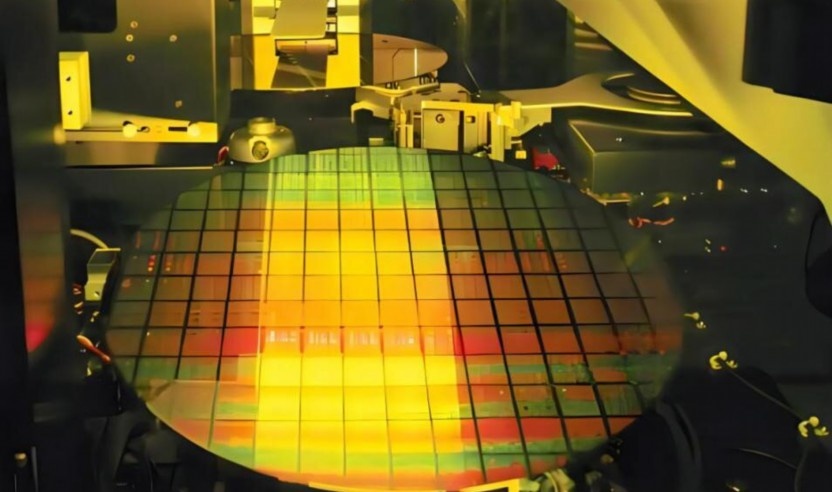

精密划片机是一种高精度加工设备，广泛应用于半导体、陶瓷、玻璃和复合材料等行业的精密切割过程中。主轴作为划片机的核心部件，其旋转精度直接影响切割质量、刀具寿命和产品合格率。主轴偏摆（即主轴旋转时产生的径向跳动）是常见的精度问题，如果偏摆过大，会导致切割面不均匀、刀具异常磨损，甚至引发设备故障。因此，定期检查和调整主轴偏摆是设备维护的关键环节。

本教程旨在通过详细的实操步骤，帮助操作人员掌握精密划片机主轴偏摆调整的方法，确保设备稳定运行。本教程适用于具备基本机械知识的操作人员，建议在设备停机状态下进行，并严格遵守安全规范。

准备工作

在开始调整前，充分的准备工作是确保操作安全和精度的基础。以下是必要的准备步骤：

1.安全措施：

-关闭划片机电源，并悬挂“禁止操作”警示牌，防止意外启动。

-穿戴个人防护装备，包括防割手套、护目镜和防静电服，避免在调整过程中被尖锐部件或碎屑伤害。

-确保工作环境通风良好，无易燃易爆物品。

2.工具与材料准备：

-测量工具：千分表（精度至少0.001mm）、磁性表座、数显测微仪。千分表用于精确测量偏摆值，磁性表座用于固定千分表。

-调整工具：专用调整扳手（根据设备型号选择，通常为内六角扳手或扭力扳手）、螺丝刀套装。

-辅助物品：无尘布、高纯度异丙醇（用于清洁主轴表面）、润滑油（符合设备手册要求的型号）、记录本和笔。

3.设备检查：

-检查主轴和刀具是否有可见损伤，如裂纹或磨损。如有问题，先更换部件。

-清洁主轴表面，去除油污和灰尘，确保测量准确性。

-查阅设备手册，了解主轴偏摆的允许范围（通常为0.002mm以内）和调整点位置。

4.环境确认：

-工作台应平整稳定，避免外部振动干扰。室温控制在20±2°C，以减少热膨胀影响。

-如果设备有自动校准功能，先运行自检程序，记录初始偏摆值。

准备工作完成后，方可进入调整阶段。整个准备过程约需15-30分钟，确保每一步都细致无误。

调整步骤

主轴偏摆调整是一个精细过程，需要耐心和精准操作。以下是逐步实操指南：

1.安装测量装置：

-将磁性表座固定在划片机基座上，确保其远离移动部件。安装千分表，使测头垂直接触主轴外圆表面（通常选择主轴中部位置）。轻轻按压测头，预压量控制在0.1-0.2mm，然后锁紧千分表。

-手动旋转主轴一周，观察千分表指针是否稳定。如果指针跳动过大，重新检查安装位置。此步骤旨在建立基准测量点。

2.初始偏摆测量：

-缓慢顺时针旋转主轴，记录千分表的最大值和最小值。计算偏摆量（最大值减最小值）。例如，如果最大值为+0.003mm，最小值为-0.001mm，则偏摆量为0.004mm。

-重复测量2-3次，取平均值作为初始偏摆值。如果偏摆量超出允许范围（如>0.002mm），则需调整。记录数据，便于后续对比。

3.定位调整点：

-根据设备手册，找到主轴轴承附近的调整螺钉（通常有2-4个，呈对称分布）。这些螺钉用于微调主轴同心度。使用清洁布擦拭螺钉区域，防止杂物影响调整。

-标记高点位置：在主轴旋转时，千分表读数最大的点即为高点。用记号笔轻微标记，便于后续针对性调整。

4.微调偏摆：

-使用调整扳手，轻轻拧紧或松开调整螺钉。原则是“少量多次”：每次调整不超过1/8圈，然后重新测量。

-如果偏摆由高点引起，先轻微松开高点对应的螺钉，再对称拧紧低点侧螺钉。例如，若高点在12点钟方向，先逆时针调整12点螺钉，再顺时针调整6点螺钉。

-采用交叉调整法：交替调整对称螺钉，避免单侧过度受力。调整后，手动旋转主轴，检查千分表读数变化。

-持续迭代：每调整一次，测量一次偏摆值，直到偏摆量降至0.002mm以内。过程中注意扳手力度，避免滑丝或损坏螺纹。

5.最终锁定与验证：

-调整达标后，按设备手册要求扭矩（通常为5-10N·m）紧固所有螺钉。再次用千分表测量偏摆，确认无变化。

-移除千分表，清洁主轴表面，并涂抹少量润滑油防锈。

整个调整过程需30-60分钟，关键在于保持稳定和重复验证。如果多次调整无效，可能涉及轴承磨损，需联系专业人员检修。

测试与验证

调整完成后，必须通过实际测试验证效果：

1.空载测试：启动划片机，低速运行主轴（如1000-2000rpm），观察是否有异常振动或噪音。如有问题，立即停机复查。

2.负载测试：选择标准测试工件（如硅片或玻璃片），进行短时间切割。检查切割面是否光滑、无崩边或毛刺。使用显微镜或轮廓仪测量切割尺寸，误差应控制在±0.005mm内。

3.长期监控：在后续8小时运行中，定期抽查偏摆值。如果切割质量稳定，说明调整成功；否则，重新执行调整步骤。

测试阶段强调数据记录，便于追溯和改进。验证通过后，设备可投入正常使用。

常见问题与解答（FAQ）

1.问：什么是主轴偏摆？为什么需要定期调整？

答：主轴偏摆是指主轴旋转时产生的径向跳动量，通常由轴承磨损、安装误差或热变形引起。定期调整可确保切割精度，减少刀具损耗，避免工件报废。例如，在半导体行业中，偏摆过大会导致芯片切割不均，降低产品良率。

2.问：调整主轴偏摆需要哪些专业工具？是否可以用普通工具替代？

答：必需工具包括千分表、磁性表座和专用调整扳手。千分表提供高精度测量，普通工具（如普通扳手）可能因精度不足导致调整失败或设备损坏。建议严格按设备手册选择工具，必要时采购原厂配件。

3.问：调整过程中常见的错误有哪些？如何避免？

答：常见错误包括：过度调整螺钉导致螺纹损坏、忽略清洁造成测量误差、未对称调整引发主轴不平衡。避免方法：遵循“少量多次”原则，每次调整后测量；保持工作环境清洁；参考设备手册进行对称操作。如果不确定，可先在不重要设备上练习。

4.问：如何判断调整是否准确？除了千分表，还有其他验证方法吗？

答：主要依据千分表读数（偏摆量≤0.002mm）。辅助方法包括：切割测试（观察工件质量）、振动分析仪检测运行稳定性。在实际生产中，可将调整后的首件工件送检，用三坐标测量机验证尺寸精度。

5.问：调整后，如何日常维护以延长主轴寿命？

答：日常维护包括：每周清洁主轴表面，每月检查偏摆值；避免设备过载运行；定期润滑轴承（按手册周期）；记录运行数据，及时发现异常。此外，操作人员应接受培训，减少人为操作失误。

结语

主轴偏摆调整是精密划片机维护中的关键技能，通过本教程的实操步骤，操作人员可系统掌握调整方法，提升设备利用率和产品品质。记住，精度源于细节，安全重于泰山。定期维护和记录不仅能预防故障，还能延长设备寿命。如果您在调整中遇到复杂问题，建议及时联系设备供应商或专业工程师。通过持续学习和实践，您将能够高效管理精密划片机，为生产保驾护航。
