精密划片机自动上下料机构设计详解

精密划片机是一种广泛应用于半导体、电子元件、玻璃和陶瓷等精密材料切割的高端设备，其核心功能是通过高速旋转的刀片对材料进行精确切割，以满足微米级精度的加工需求。在现代制造业中，随着自动化技术的快速发展，自动上下料机构已成为提升精密划片机效率、减少人工干预和降低误差的关键组成部分。这种机构通过自动化系统实现材料的自动加载和卸载，不仅提高了生产线的连续性和稳定性，还显著降低了操作人员的劳动强度和安全风险。

本文将详细解析精密划片机自动上下料机构的设计原理、关键组件、工作流程以及设计考虑因素，并结合实际应用案例，帮助读者全面理解这一自动化系统的核心要素。最后，我们还将通过FAQ问答：环节，解答常见疑问，以期为工程师和技术人员提供实用的参考。

一、系统概述与设计原理

精密划片机的自动上下料机构是一个集机械、电气和控制技术于一体的复杂系统，其设计目标是在保证高精度切割的同时，实现材料的高效、可靠传输。该机构通常由机械臂、传送带、传感器、控制系统和执行器等部分组成，整体设计基于模块化原则，便于维护和升级。设计原理上，自动上下料机构通过闭环控制策略，确保材料在加载和卸载过程中的定位精度和同步性。

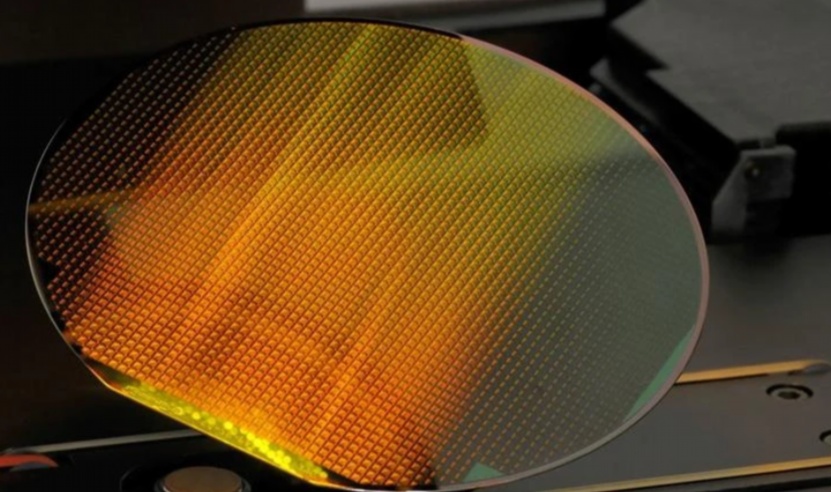

例如，在半导体晶圆切割中，机构需实现微米级的重复定位精度，以避免材料浪费和设备损坏。设计时，需综合考虑材料特性（如脆性、尺寸和重量）、生产环境（如洁净度要求）以及成本因素，采用轻量化材料和智能算法优化运动轨迹，从而提升整体性能。

二、关键组件详解

自动上下料机构的核心组件包括机械执行单元、传感与检测系统以及控制单元，每个部分都扮演着不可或缺的角色。

1.机械执行单元：这是机构的物理执行部分，通常采用高精度机械臂或线性模组实现材料的抓取和移动。机械臂的设计需考虑负载能力、运动速度和精度，例如使用伺服电机驱动，配合滚珠丝杠或皮带传动，确保平稳运动。末端执行器（如真空吸盘或夹爪）根据材料特性定制，例如对于易碎的玻璃基板，真空吸盘能避免表面损伤。传送带系统则负责材料在工位间的传输，设计时需优化布局以减少空间占用和振动影响。

2.传感与检测系统：传感器是确保自动上下料精度的关键，包括位置传感器、视觉传感器和力传感器。位置传感器（如编码器和光栅尺）实时监控机械臂的位置，实现闭环控制；视觉系统（如CCD相机）通过图像处理技术检测材料的位置和姿态，补偿定位误差。例如，在上下料过程中，视觉系统可识别材料的边缘，确保准确对位。此外，安全传感器（如光电开关）用于检测异常情况，防止碰撞和过载。

3.控制单元：作为机构的大脑，控制单元通常基于PLC（可编程逻辑控制器）或工业PC，集成运动控制卡和通信模块。软件部分采用专用算法（如PID控制）优化运动轨迹，实现多轴同步控制。设计时，控制单元需具备高实时性和可靠性，支持与上层MES（制造执行系统）集成，实现生产数据的监控和分析。例如，通过以太网通信，控制单元可接收切割参数，并动态调整上下料节奏，以适应不同生产批次。

三、工作流程与设计考虑因素

自动上下料机构的工作流程可分为加载、定位、切割和卸载四个阶段，整个过程需确保高效无缝衔接。

-加载阶段：机械臂从料仓中抓取材料，通过传感器确认位置后，将其精准放置于划片机工作台。设计时需考虑料仓的容量和材料供应方式，例如使用多层料盒或卷料系统，以支持连续生产。

-定位阶段：视觉系统对材料进行二次定位，补偿机械误差，确保切割路径准确。这一阶段的设计重点在于校准算法和抗干扰能力，例如在振动环境中采用滤波技术提升稳定性。

-切割阶段：机构保持静止，划片机执行切割操作。上下料机构需与切割周期同步，避免干涉，设计时通过时间序列优化减少空闲时间。

-卸载阶段：切割完成后，机械臂将成品移至输出区，同时准备下一轮加载。设计需考虑废料处理，例如集成分离装置将废料自动排出。

在设计考虑因素中，精度控制是首要任务，需通过刚性结构和误差补偿技术实现微米级重复定位。可靠性方面，采用冗余设计和故障自诊断功能，例如在传感器失效时切换到备用模式。安全性不容忽视，包括紧急停止按钮、防护罩和软件限位，确保操作人员安全。此外，模块化设计便于维护和升级，例如使用标准化接口减少停机时间。成本效益分析也需贯穿设计过程，平衡高性能组件与预算限制，例如选择国产传感器以降低整体成本。

四、技术集成与应用案例

现代精密划片机的自动上下料机构越来越多地集成先进技术，如机器视觉、物联网和人工智能。例如，机器视觉系统可通过深度学习算法识别材料缺陷，提前剔除不合格品；物联网技术实现远程监控和预测性维护，减少意外停机。在实际应用中，某半导体工厂引入自动上下料机构后，生产效率提升30%，人工错误率降低至0.1%以下。该案例中，机构采用轻量化机械臂和高分辨率视觉系统，实现了24小时连续运行，同时通过能源回收设计降低了功耗。

未来趋势显示，自动上下料机构将向智能化、柔性化方向发展，例如自适应控制算法可根据材料变化自动调整参数，支持小批量多品种生产。设计师需关注这些趋势，以保持技术领先。

五、FAQ问答：

1.问：自动上下料机构如何确保在精密划片过程中的定位精度？

答：定位精度主要通过高精度传感器（如编码器和视觉系统）实现闭环控制。视觉系统可实时检测材料位置，补偿机械误差；同时，机械结构采用刚性设计和减振措施，确保重复定位精度在微米级以内。此外，软件算法如PID控制优化运动轨迹，进一步减少偏差。

2.问：设计自动上下料机构时，需要考虑哪些安全因素？

答：安全设计包括硬件和软件层面。硬件上，设置防护罩、紧急停止按钮和光电传感器，防止人员误入和设备碰撞；软件上，实现故障自诊断和限位保护，例如当传感器检测到异常时自动停机。定期维护和操作培训也是确保安全的关键。

3.问：该机构适用于哪些类型的材料？是否需要针对不同材料定制？

答：自动上下料机构适用于多种精密材料，如半导体晶圆、玻璃、陶瓷和复合材料。但由于材料特性差异（如脆性、尺寸和表面处理），通常需要定制末端执行器和工作参数。例如，对于易碎材料，使用软质吸盘；对于大尺寸材料，调整机械臂的行程和负载能力。

4.问：自动上下料机构的维护和故障排除有哪些常见问题？

答：常见问题包括传感器漂移、机械磨损和软件故障。维护时，需定期校准传感器、润滑运动部件和更新控制软件。故障排除可通过系统日志和诊断工具快速定位问题，例如视觉系统失灵时检查光源和镜头清洁。建议制定预防性维护计划，以减少意外停机。

5.问：自动上下料机构的成本效益如何？投资回报期通常多长？

答：成本效益取决于生产规模和自动化程度。初始投资较高，包括机械、传感器和控制系统的费用，但长期来看，通过提升效率、减少人工和降低废品率，通常能在1-3年内收回成本。例如，在批量生产中，自动上下料可降低人力成本50%以上，投资回报率显著。

结论

精密划片机自动上下料机构的设计是一个多学科融合的工程，其成功实施依赖于精密的机械结构、智能的控制系统和可靠的传感技术。通过本文的详细解析，我们可以看到，该机构不仅能大幅提升生产效率和产品质量，还能适应未来智能制造的需求。设计师需在精度、可靠性和成本间找到平衡，同时关注技术发展趋势，如AI和物联网的集成。总之，自动上下料机构是精密制造领域的关键创新，其优化设计将为工业自动化注入持续动力。
