COB激光镭雕技术在智能封装产业的应用趋势

在智能化、微型化浪潮的推动下，智能封装产业正经历着一场深刻的技术变革。从智能手机、可穿戴设备到人工智能芯片、高速光通信模块，电子元器件的集成度越来越高，性能要求日益严苛。在这一背景下，传统的油墨印刷、机械雕刻等标记方式已难以满足高精度、高可靠性和高效率的生产需求。

而COB（Chip-on-Board）激光镭雕技术，凭借其非接触、高精度、高灵活性的独特优势，正迅速成为智能封装产业中不可或缺的关键工艺，其应用趋势正朝着更精细、更智能、更集成的方向蓬勃发展。

一、COB激光镭雕技术简介

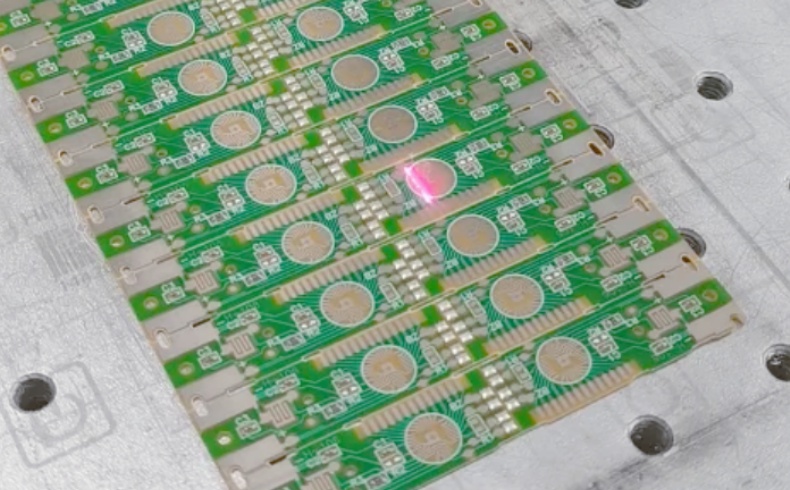

COB激光镭雕技术，是指在完成芯片贴装和引线键合后，利用高能量激光束在芯片表面或其封装基材上进行永久性标记的工艺。它主要采用光纤激光器或紫外激光器，通过精确控制激光的参数，在物体表面发生物理或化学变化，从而雕刻出清晰的文字、二维码、序列号、LOGO等信息。

与传统标记方式相比，COB激光镭雕具有以下核心优势：

1.永久性与高可靠性：标记直接作用于材料表层，不易磨损、脱落，能承受后续的清洗、高温、高湿等恶劣环境考验，保证了产品生命周期的可追溯性。

2.超高精度与分辨率：激光光斑极小，可实现微米级别的精细标记，轻松应对日益缩小的芯片尺寸和封装空间。

3.非接触式加工：避免了机械应力对脆弱芯片和键合线的潜在损伤，极大提升了产品的良率和可靠性。

4.高效率与灵活性：通过软件控制，可瞬间切换标记内容，无缝对接自动化生产线，实现高速、在线式打码。

5.环保清洁：无耗材、无污染，符合现代电子制造绿色环保的要求。

二、COB激光镭雕在智能封装产业的核心应用趋势

趋势一：从“标识”到“身份”，深度融入产品全生命周期管理

早期的激光打码主要用于简单的型号、日期标识。如今，其角色已转变为赋予每个产品独一无二的“数字身份”。通过雕刻高密度的二维码（如DataMatrix码），可以记录芯片的晶圆批号、测试数据、生产履历等海量信息。这一趋势使得智能封装器件在从制造、测试、组装到终端使用、乃至售后维修和回收的整个生命周期中，都能被精准追溯。这对于汽车电子、医疗设备等高可靠性要求的领域至关重要，是实现工业4.0和智能制造的基础。

趋势二：适应封装微型化，向超精细、无损标记演进

随着先进封装技术（如SiP、Fan-Out、Chiplet）的普及，封装体内的空间寸土寸金，可供标记的区域越来越小。这就要求COB激光镭雕技术必须向更高精度发展。紫外激光器等“冷加工”技术成为主流趋势，它们能通过光化学作用直接破坏材料分子键，而非热烧蚀，从而实现对芯片表面最细微、最清晰的标记，且几乎不产生热影响区（HAZ），完美保护了芯片的电气性能和结构完整性。例如，在微型传感器或MEMS器件上，紫外激光可以雕刻出肉眼几乎难以辨识的微码。

趋势三：与AI和机器视觉深度融合，实现智能化质量管控

单纯的标记已经不够，未来的趋势是“标记-识别-判断”一体化。集成高分辨率CCD摄像头的智能激光镭雕系统，能够在标记前进行自动定位（PatternFind），纠正工件的微小位置偏差；在标记后，立即进行自动光学检测（AOI），读取并验证二维码的可读性（如通过GS1标准验证），甚至分析标记的深浅、一致性。结合人工智能算法，系统能够自主学习并优化激光参数，对标记缺陷进行自动分类和报警，从而实现从“自动化”到“智能化”的飞跃，大幅减少人工干预，提升整体产线直通率。

趋势四：材料适应性拓展，覆盖更广泛的封装应用场景

智能封装所涉及的材料日益多样化，从传统的环氧树脂塑封料（EMC）、金属引线框架，到陶瓷、玻璃、硅晶圆等。COB激光镭雕技术正通过研发不同波长和脉宽的激光源，来应对这一挑战。例如，对于易产生碳化的深色塑封料，可采用绿光激光实现高对比度的浅色标记；对于透明的玻璃或蓝宝石盖板，则可采用特定参数的激光在其内部进行“内雕”。这种强大的材料适应性，使得激光镭雕技术能够无缝对接从低端到高端的全系列智能封装产品。

趋势五：作为柔性制造的关键环节，支持多品种、小批量生产

市场需求的快速变化要求生产线具备高度的柔性。COB激光镭雕系统通过软件驱动，可以轻松实现“一机多用”。在同一条生产线上，无需更换任何硬件，即可通过调用不同程序，为不同型号、不同批次的产品打上对应的标识。这种灵活性极大地缩短了产品换线时间，降低了生产成本，完美契合了当今电子产品迭代速度快、定制化需求高的市场特点。

三、未来展望

未来，COB激光镭雕技术将继续与智能封装产业协同进化。一方面，激光器本身将向更短波长、更短脉冲、更高效率方向发展，以追求极限的精度和最低的热损伤。另一方面，它将更深地嵌入到工业物联网（IIoT）生态中，作为数据采集的物理入口，与MES（制造执行系统）、ERP（企业资源计划系统）实时交互，构建真正透明、智能的“数字孪生”工厂。

结语

总而言之，COB激光镭雕技术已不再是智能封装产业中一个孤立的加工环节，而是演变为连接物理世界与数字信息世界的桥梁，是保障产品高质量、高可靠性并实现智能制造的核心使能技术之一。其应用趋势清晰地指向了精细化、智能化、柔性化和全生命周期化。随着技术的不断突破与应用场景的持续开拓，COB激光镭雕必将在波澜壮阔的智能封装浪潮中，扮演更加举足轻重的角色。

【关于COB激光镭雕技术的五个问答】

Q1:COB激光镭雕与传统油墨打印在芯片封装上的根本区别是什么？

A1:根本区别在于原理和效果。油墨打印是物理附着，将油墨覆盖在材料表面，易因摩擦、化学试剂或高温而脱落、模糊。而激光镭雕是“由内而外”的永久性改变，通过激光能量使材料表层发生汽化或化学变化，形成凹凸或颜色对比。因此，激光标记具有永不磨损、耐候性强、环保无污染等绝对优势，特别适合对可靠性和寿命要求极高的智能封装产品。

Q2:在微型化趋势下，激光镭雕如何避免损伤脆弱的芯片和内部的引线？

A2:主要通过两种方式：

1.选用“冷加工”激光源：如紫外激光。它的光子能量高，能直接打断材料的分子键，实现“削切”式加工，而非通过高温熔化。这极大地减少了热量的积累和扩散，从而避免了热应力对周边芯片结构和敏感电路（如浅表层的晶体管）以及附近金线的损伤。

2.精确的工艺参数控制：通过大量实验和模拟，找到针对特定材料的最佳激光功率、频率、扫描速度和填充间距。精密的控制系统能确保激光能量恰好足以完成标记，而不会过度穿透或产生多余的热影响区。

Q3:为什么说激光镭雕的二维码是实现“一物一码”全生命周期追溯的关键？

A3:因为激光雕刻的二维码具有永久性、高密度和唯一性。

永久性：确保了从产品诞生到报废，这个“身份证”始终存在。

高密度：在极小的面积内（如1x1mm2）存储大量信息，或关联数据库中的完整生产履历（如测试数据、操作员、时间戳等）。

唯一性：每个芯片的码都是独一无二的。

通过扫描这个永久存在的二维码，可以在任何一个环节（如SMT贴装、成品测试、市场销售、用户维修）快速调取该器件的全部历史信息，实现精准的质量控制、供应链管理和售后服务。

Q4:智能激光镭雕系统中的AI和机器视觉具体能做什么？

A4:它们主要实现三大功能：

智能定位与校准：在生产中，工件位置可能存在微米级的偏差。机器视觉系统能自动识别工件上的特征点，并计算出偏移量，引导激光头进行补偿，确保标记位置绝对精确。

在线质量检测与评级：标记完成后，视觉系统立即拍摄标记图案，AI算法会对其进行分析，评估二维码的可读性、对比度、有无瑕疵等，并自动判定“合格”、“不合格”或“次品”，实现100%在线全检。

工艺参数自优化：AI可以学习海量的成功标记数据，当遇到新材料或标记效果出现微小波动时，系统能自动微调激光参数（如功率、速度），以达到最佳标记效果，形成闭环控制。

Q5:COB激光镭雕技术的应用成本是否很高？它主要适用于哪些类型的封装产品？

A5:初期设备投资确实高于传统打码方式，但从整体拥有成本（TCO）来看，它具有显著优势。因为它无耗材成本（无需油墨、溶剂），维护成本低，集成度高能提升产线效率，并且通过提升良品率和减少追溯失误带来的损失，能快速收回投资。

它几乎适用于所有类型的智能封装产品，尤其在高价值、高可靠性领域已成为标配：

强制性应用：汽车电子（ECU、传感器）、医疗电子（植入设备、诊断设备）、航空航天。

广泛适用：高端消费电子（手机主芯片、摄像头模组）、通信设备（光模块、路由器芯片）、功率模块（IGBT、SiC）、以及各类SIP系统级封装产品。
