COB在线镭雕打码缺陷检测算法开发思路

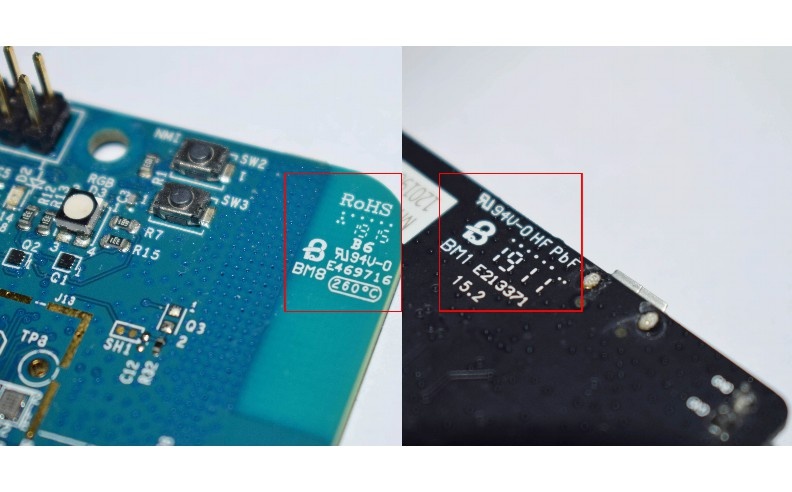

COB（ChiponBoard）技术是一种先进的集成电路封装方式，通过将芯片直接绑定到印刷电路板（PCB）上，实现高密度、小型化的电子设备设计。在COB生产过程中，镭雕打码（激光雕刻标记）常用于在产品表面添加序列号、型号、生产日期等关键信息，以确保产品的可追溯性和质量控制。然而，镭雕打码过程中可能出现各种缺陷，如字符模糊、位置偏移、深度不均或缺失等，这些缺陷不仅影响产品美观，还可能导致信息无法读取，进而引发生产批次问题或客户投诉。

因此，开发一种高效的在线镭雕打码缺陷检测算法至关重要。在线检测系统能够在生产线上实时监控打码质量，及时发现并处理缺陷，从而提升生产效率和产品合格率。本文将详细探讨COB在线镭雕打码缺陷检测算法的开发思路，涵盖从系统设计到算法优化的全过程，并结合实际应用场景进行分析。

开发思路概述

COB在线镭雕打码缺陷检测算法的开发需遵循系统性、实时性和准确性的原则。整体思路可概括为以下几个关键阶段：首先，构建图像采集系统，确保高质量的数据输入；其次，进行图像预处理，消除噪声和干扰；然后，通过特征提取和机器学习方法识别缺陷；最后，集成实时检测与反馈机制，实现自动化质量控制。该算法需兼顾速度与精度，以适应高速生产线环境。

开发过程中，需充分考虑COB产品的特性，如表面材质、打码区域大小以及光照条件的变化。同时，采用模块化设计，便于后续维护和升级。总体而言，该算法开发旨在通过计算机视觉和人工智能技术，替代传统人工检测，降低人力成本，提高检测一致性和可靠性。

详细开发步骤

1.图像采集系统设计

图像采集是缺陷检测的基础，需选择高分辨率工业相机（如CCD或CMOS传感器）和适当的光源（如LED环形灯或背光照明），以确保打码区域图像清晰、对比度高。在COB生产线上，相机应安装在镭雕设备后方，以实时捕获打码后的产品图像。采样频率需与生产线速度匹配，避免图像拖影或丢失。此外，应考虑环境因素，如振动和温度变化，通过硬件加固和校准来保证稳定性。图像格式通常为灰度或RGB，根据打码颜色和背景选择合适的模式，例如，对于浅色打码，可采用高对比度照明来增强可读性。

2.图像预处理

预处理阶段旨在提升图像质量，便于后续分析。首先，进行噪声去除，使用高斯滤波或中值滤波消除图像中的随机噪声。其次，应用图像增强技术，如直方图均衡化或对比度拉伸，以突出打码字符的边缘和细节。对于光照不均问题，可采用自适应阈值分割或同态滤波方法。预处理后，还需进行图像分割，将打码区域从背景中分离出来，例如通过Otsu阈值法或边缘检测算法（如Canny算子）。这一步骤的关键是平衡处理速度和效果，确保在实时环境下不引入过多延迟。

3.特征提取

特征提取是缺陷检测的核心，目的是从预处理后的图像中提取关键信息，用于区分正常和缺陷打码。传统方法可基于形态学特征（如字符的宽度、高度、面积和周长）或纹理特征（如局部二值模式）。然而，针对COB镭雕打码的复杂性，更推荐使用深度学习技术，例如卷积神经网络（CNN）。CNN能够自动学习多层次特征，包括边缘、角点和字符结构。具体实施时，可设计一个轻量级CNN模型，输入为分割后的打码图像，输出为特征向量。特征向量可包括字符的清晰度、对齐度和完整性指标。此外，结合主成分分析（PCA）或自动编码器进行降维，能提高计算效率。

4.缺陷分类与检测

在特征提取后，需使用分类算法判断打码是否存在缺陷。可采用监督学习方法，如支持向量机（SVM）、随机森林或深度学习分类器（如全连接神经网络）。首先，收集大量标注数据（正常和缺陷样本），进行模型训练。训练过程中，应用交叉验证和超参数调优来优化模型性能。对于实时检测，模型需轻量化，例如使用MobileNet或SqueezeNet架构，以减少计算资源占用。缺陷类型可细分为字符模糊、位置错误、深度不足等，通过多类别分类实现精准识别。同时，引入异常检测算法（如孤立森林）处理未知缺陷类型，增强系统的鲁棒性。

5.实时检测与反馈集成

在线检测系统需与生产线控制系统集成，实现实时反馈。算法部署在嵌入式设备或工业PC上，使用多线程或GPU加速技术确保处理速度（例如，每秒处理数十帧图像）。检测结果通过通信接口（如以太网或IO模块）发送给PLC（可编程逻辑控制器），触发报警或自动剔除缺陷产品。为提升可靠性，可加入冗余检查和自适应学习机制，例如在线更新模型以应对生产变化。此外，开发用户界面用于监控和数据分析，帮助操作员快速定位问题根源。

技术细节与优化

在算法开发中，技术细节至关重要。图像处理库如OpenCV和Halcon可用于实现预处理和特征提取，而深度学习框架如TensorFlow或PyTorch适用于模型训练。数据收集阶段，需模拟各种缺陷场景，并通过数据增强（如旋转、缩放和噪声添加）扩充数据集，防止过拟合。模型评估指标包括准确率、召回率和F1分数，目标是将误检率控制在1%以下。针对COB产品的多样性，算法应具备一定的泛化能力，例如通过迁移学习适应不同产线。优化方面，可采用模型剪枝和量化技术，在保持精度的同时降低计算复杂度。此外，结合硬件加速（如FPGA）能进一步提升实时性能。

挑战与解决方案

开发过程中可能面临多种挑战：首先，光照变化和表面反光可能导致图像质量下降，解决方案包括使用多光源系统和偏振滤镜；其次，打码字符大小和字体多样，需通过多尺度特征提取应对；第三，实时性要求高，可通过算法并行化和硬件优化解决；最后，数据标注成本高，可采用半监督学习或主动学习减少人工干预。总体而言，通过迭代测试和与实际生产环境结合，能逐步完善算法。

结论

COB在线镭雕打码缺陷检测算法的开发是一个多学科交叉的工程，涉及图像处理、机器学习和工业自动化。通过系统化的设计思路，从图像采集到实时反馈，该算法能有效提升生产质量与效率。未来，随着人工智能技术的进步，此类算法可进一步集成预测性维护功能，实现智能制造。本文提供的开发思路为实际应用奠定了基础，鼓励在具体项目中灵活调整和创新。

常见问答：

问题1：什么是COB技术？它在电子制造中有什么优势？

答：COB（ChiponBoard）技术是一种集成电路封装方法，将芯片直接安装到印刷电路板上，并通过wirebonding或flip-chip方式连接，最后用环氧树脂封装保护。在电子制造中，COB技术具有高密度集成、小型化、散热性好和成本低等优势。它常用于智能手机、医疗设备和汽车电子等领域，能减少组件数量，提高产品可靠性和生产效率。在镭雕打码过程中，COB的表面平整度和材质可能影响打码质量，因此缺陷检测算法需考虑这些特性。

问题2：为什么在线缺陷检测比离线检测更适用于COB生产线？

答：在线缺陷检测是指在生产线上实时进行质量监控，而离线检测则是在生产后单独进行。在线检测更适用于COB生产线，因为它能即时发现并处理缺陷，避免缺陷产品流入后续环节，减少废品率和返工成本。COB生产通常高速运行，离线检测会引入延迟，影响整体效率。在线系统通过实时反馈，还能实现数据追溯和过程优化，提升生产线的自动化和智能化水平。

问题3：在算法中，图像预处理为什么重要？常用哪些方法？

答：图像预处理是缺陷检测的关键步骤，因为它能消除噪声、增强对比度和统一图像条件，为后续特征提取和分类奠定基础。如果不进行预处理，图像中的光照不均或噪声可能导致误检或漏检。常用方法包括滤波（如高斯滤波去噪）、直方图均衡化（增强对比度）、阈值分割（分离前景和背景）以及形态学操作（如开运算去除小噪声）。这些方法能提高算法的鲁棒性和准确性，尤其在COB镭雕打码的复杂环境中。

问题4：深度学习在缺陷检测中相比传统方法有哪些优势？

答：深度学习（如CNN）在缺陷检测中的优势主要体现在自动特征学习、高精度和泛化能力上。传统方法依赖手动设计特征（如边缘或纹理），可能无法捕捉复杂模式，而深度学习能自动从数据中提取多层次特征，适应各种缺陷类型。此外，深度学习模型在大量数据训练下，准确率更高，且能处理未知缺陷。在COB镭雕打码检测中，深度学习可减少人工干预，提高检测效率，但需注意数据量和计算资源的要求。

问题5：如何确保实时检测算法的性能不影响生产线速度？

答：为确保实时检测算法不影响生产线速度，需从多个方面优化：首先，选择高效算法和轻量模型（如MobileNet），减少计算复杂度；其次，利用硬件加速（如GPU或FPGA）并行处理图像；第三，优化代码和数据结构，避免不必要的内存占用；第四，进行多线程设计，将采集、处理和反馈任务分离；最后，定期测试与产线同步，确保处理帧率匹配生产线节奏。通过这些措施，算法能在毫秒级内完成检测，满足高速生产需求。
