COB在线镭雕打标深度与功率关系解析

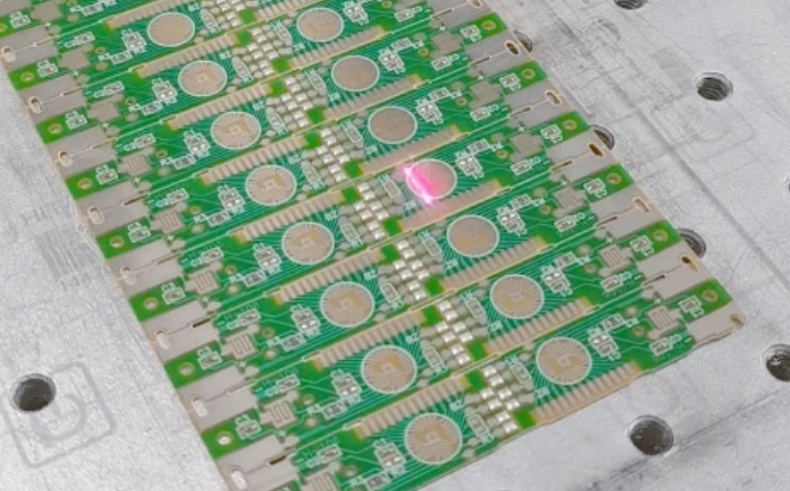

COB（Chip-on-Board）技术是一种先进的电子封装方式，广泛应用于LED照明、显示器件和半导体行业。在线镭雕（激光打标）作为COB生产中的关键工艺，能够在电路板上高效、精确地标记序列号、二维码、品牌标识等信息。打标深度是衡量标记质量的核心指标之一，直接影响标记的持久性、可读性和对基板的潜在损伤。激光功率作为打标过程的主要可控参数，与打标深度密切相关。

本文将深入解析COB在线镭雕中打标深度与激光功率的关系，探讨其物理机制、影响因素及实际应用策略，以帮助生产人员优化工艺参数，提升产品质量。

激光打标基本原理

激光打标利用高能量激光束在材料表面进行烧蚀、汽化或化学反应，形成永久性标记。在COB应用中，常见基板材料包括FR-4（玻璃纤维环氧树脂）、铝基板、陶瓷等，这些材料对激光的吸收率和热导率各异，导致打标效果不同。激光打标过程涉及能量传递：激光束聚焦于材料表面，能量被吸收后转化为热能，使材料局部升温、熔化或汽化，从而形成凹坑或变色标记。打标深度取决于激光能量密度，而能量密度由功率、打标速度、焦距、光斑大小等参数共同决定。其中，功率是直接控制能量输入的关键变量。

深度与功率关系解析

激光功率与打标深度之间存在显著的正相关关系，但这种关系并非简单的线性比例。功率增加会导致激光能量输入增大，从而提升材料烧蚀速率和深度。具体可分为三个区域：

1.低功率区（例如0-10W）：功率较低时，激光能量仅能对材料表层进行轻微烧蚀，打标深度增加缓慢。例如，在COB铝基板上，功率5W时可能仅产生0.05mm的浅层标记，适用于对深度要求不高的精细图案。

2.中功率区（例如10-30W）：功率适中时，深度与功率近似正比关系，是理想的工作区间。能量足以穿透材料表层，形成稳定且均匀的标记。例如，功率20W可能在FR-4材料上实现0.2mm深度，标记清晰且无热损伤。

3.高功率区（例如30W以上）：功率过高时，深度增加趋缓，甚至饱和，同时可能引发过度烧蚀、材料碳化、边缘粗糙或热影响区扩大。例如，在陶瓷基板上，功率40W可能导致深度达0.5mm，但易造成微裂纹，降低产品可靠性。

这种非线性关系源于材料的热物理特性：当功率超过阈值后，能量过剩部分可能以热扩散形式损失，而非用于增加深度。此外，其他因素会调节功率与深度的关系：

-打标速度：速度越快，激光作用时间短，深度减小；需与功率平衡以实现目标深度。

-焦距和光斑大小：短焦距和小光斑可提高能量密度，增强深度控制精度。

-材料特性：金属材料（如铝基板）热导率高，需更高功率才能达到相同深度；非金属材料（如FR-4）更易烧蚀，但易碳化。

-脉冲频率：对于脉冲激光，高频率可累积能量，但需避免热累积导致深度不均。

在实际COB在线镭雕中，功率设置需结合产线需求。例如，高速生产线（如每分钟处理100个单元）可能需要提高功率以补偿速度带来的深度损失，但需通过实验找到平衡点，避免功率过高增加能耗和设备磨损。

实际应用与优化策略

在COB生产中，在线镭雕常用于实时标记，优化功率设置是确保效率和质量的关键。以下是实用策略：

1.实验测试与数据分析：通过打样测试，绘制功率-深度曲线。例如，在固定速度（如1000mm/s）和焦距下，测试不同功率（5W、10W、15W等）下的深度，使用显微镜或轮廓仪测量数据，找到最佳功率范围（如10-20W对应深度0.1-0.3mm）。

2.参数协同调整：功率需与速度、焦距等参数协同优化。例如，若需深度0.2mm，可设置功率15W、速度800mm/s；若速度提升至1200mm/s，则功率需增至18W以维持深度。

3.实时监控与反馈：集成传感器或视觉系统，在线监测标记质量。如发现深度不均，可自动调节功率，避免批次问题。

4.能效与成本平衡：高功率虽能提升深度，但增加电耗和设备维护成本。建议以“最小有效功率”为原则，例如在COB铝基板标记中，优先选择15W而非25W，以减少热影响。

5.材料适应性：不同COB基板需定制功率方案。铝基板可能需较高功率（20-30W），而FR-4材料宜用较低功率（10-15W）以防碳化。

案例说明：某LED制造商在COB生产线中，通过优化功率从18W降至12W（配合速度调整），打标深度稳定在0.15mm，标记合格率从90%提升至98%，同时能耗降低20%。

结论

COB在线镭雕打标深度与激光功率密切相关，功率增加通常导致深度增加，但受非线性关系和材料特性影响。在实际应用中，需通过系统实验和参数优化，平衡功率、速度、材料等因素，以实现高效、高质量标记。未来，随着智能激光技术的发展，如自适应功率控制算法，将进一步简化深度管理，提升COB生产的自动化水平。总之，理解功率与深度的关系，不仅有助于提升产品外观和耐久性，还能降低生产成本，推动电子制造行业的创新。

常见问答：

1.问：什么是COB在线镭雕？它在工业生产中有何重要性？

答：COB在线镭雕是指在COB（芯片直接绑定板）生产线上，使用激光设备实时在电路板表面进行打标的工艺。它通过高精度激光束标记产品信息（如序列号、二维码），具有非接触、高速、持久的特点。在工业生产中，其重要性体现在提升产品追溯性、防伪能力和自动化水平，同时减少化学污染，适用于LED、汽车电子等高要求领域。

2.问：激光功率如何具体影响打标深度？是否存在一个最佳功率点？

答：激光功率直接影响打标深度：功率增加，能量输入增大，材料烧蚀加深。但这不是线性关系，通常存在一个最佳功率点，例如在COB应用中，功率10-20W可能对应深度0.1-0.3mm，超过此点深度增加趋缓且可能引发质量问题。最佳点需通过测试确定，取决于材料、速度等因素，以实现深度均匀且无损伤。

3.问：除了功率，还有哪些关键因素会影响打标深度？如何协调这些因素？

答：除了功率，关键因素包括打标速度（速度越快深度越浅）、激光焦距（短焦距提高能量密度）、材料类型（如金属需更高能量）、脉冲频率和环境温度。协调这些因素需通过实验设计：例如，先固定功率测试速度对深度的影响，再调整焦距以优化光斑大小，最终集成参数实现稳定深度，避免单因素过度调整。

4.问：在COB生产中，如何通过优化功率设置来提升打标效率和质量？

答：在COB生产中，优化功率设置可提升效率和质量：首先进行打样测试，建立功率-深度数据库；然后结合产线速度，选择最小有效功率（如用15W而非20W）；使用实时监控系统调整功率偏差；最后定期校准设备，确保功率稳定性。这能减少能耗、延长设备寿命，并保证标记清晰、深度一致。

5.问：高功率打标在COB应用中有哪些潜在风险？如何规避这些风险？

答：高功率打标的潜在风险包括材料碳化、热影响区扩大导致电路损伤、标记边缘粗糙、能耗增加和设备加速磨损。规避方法包括：设置功率上限（如不超过30W）；结合冷却系统减少热累积；选用适合材料（如耐热基板）；并通过质量控制检测深度均匀性，及时调整参数，确保在安全范围内操作。
