COB在线镭雕机的防呆与防混料自动检测逻辑设计

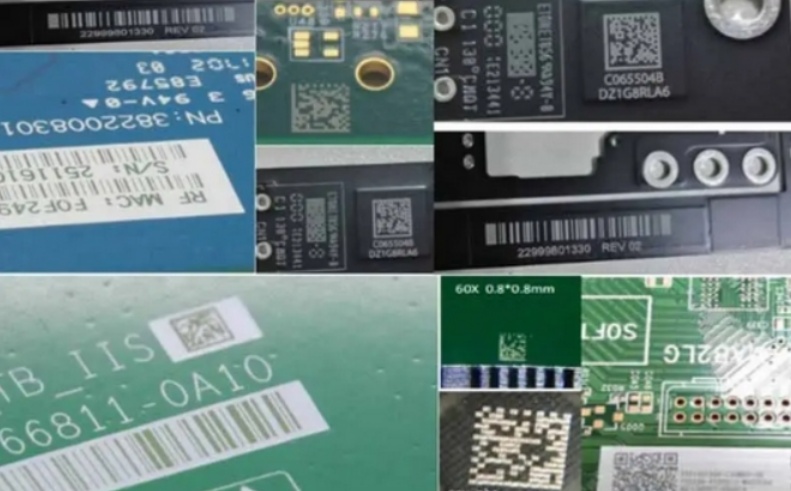

在高度自动化的半导体后道封装生产中，COB（Chip-On-Board）封装工艺是关键一环。在线镭雕机作为此流程中为产品进行永久性标识的核心设备，其雕刻的二维码或字符是产品全生命周期追溯的基石。一旦发生错料、混料或误雕，将导致整批产品的追溯信息失效，带来巨大的质量风险和财务损失。因此，一套严谨、高效、自动化的防呆与防混料检测逻辑设计至关重要。

一、设计目标与核心理念

设计目标：

1.零错误：确保每一片在治具上的PCB板都雕刻上正确且唯一的标识信息。

2.零混料：防止不同型号、不同批次的PCB板在生产线上混淆。

3.全追溯：所有操作、检测结果、产品信息均被记录，形成完整的数据链。

4.自动化：最大程度减少人工干预，杜绝因人为主观因素导致的失误。

核心理念：采用“感知-决策-执行-反馈”的闭环控制逻辑，通过多重校验机制，在错误发生前进行预防、拦截和报警。

二、系统架构与关键组件

为实现上述目标，系统需集成以下关键硬件与软件：

1.上游信息源：MES（制造执行系统）或上位机，提供当前工单的产品型号、序列号范围、二维码数据规则等。

2.自动识别单元：

一维码/二维码扫描器：用于扫描料盘或载具上的批次条码。

RFID读写器：若使用智能RFID载具，可非接触式读取产品信息。

工业相机（视觉系统）：用于识别PCB板本身的Mark点（基准点）和预印刷的板号二维码。

3.执行单元：高精度COB镭雕机本体。

4.控制核心：PLC（可编程逻辑控制器）或工业PC，作为逻辑判断与调度的“大脑”。

5.人机交互界面：HMI（触摸屏），用于显示状态、报警信息及人工操作。

6.分选与报警装置：NG（不合格品）分流机构、三色灯、蜂鸣器。

三、防呆与防混料自动检测逻辑流程

整个逻辑流程如同一场精密的“身份验证仪式”，PCB板需通过所有关卡才能完成镭雕。

步骤一：生产准备与信息绑定

操作员在HMI上选择工单号，或通过扫描枪扫描工单条码。

PLC向MES请求该工单的详细信息，包括：产品型号、物料编码、镭雕内容模板、序列号起始码等。

防呆点1：系统校验工单状态是否为“已释放”且设备具备生产资质，否则禁止启动。

步骤二：板料上料与首次身份认证

PCB板通过自动上料机或人工放入治具/载具。

视觉系统首次检测：相机捕捉PCB板上的固有特征。

Mark点校验：确认PCB板的朝向、位置是否正确。若找不到或位置偏差超限，则判定为“定位错误”，设备暂停并报警。

板料二维码识别（如有）：读取板料自带的唯一码，发送至PLC。

防混料核心逻辑1-物料校验：PLC将读取到的板料二维码信息与MES工单中的物料编码进行比对。

匹配成功：进入下一步。

匹配失败/无法读取：设备立即停止，HMI弹出醒目报警：“物料不匹配！”，三色灯亮红灯，NG机构将该板料移至废料区。此步骤从根本上杜绝了不同型号板料的混入。

步骤三：动态镭雕内容生成与二次校验

对于认证通过的PCB板，PLC根据预设规则生成一个唯一的序列号和对应的二维码数据。

防呆点2-序列号校验：系统会检查该序列号是否在MES授权的范围内，且未被使用过，防止重码、跳码。

PLC将最终确定的镭雕内容（含序列号、型号、批次等）发送给镭雕机。

步骤四：镭雕前最终确认

镭雕头移动到预定位置。

视觉系统二次检测（可选，极高安全等级）：在镭雕前瞬间，视觉系统再次确认板料位置和身份，确保在移动过程中没有发生意外偏移或替换。

步骤五：执行镭雕与结果验证

镭雕机在PCB板指定位置进行雕刻。

防呆核心逻辑-镭雕后读码验证：

雕刻完成后，视觉系统立即移动到雕刻位置，对刚刚生成的二维码进行读取和解析。

验证内容：

1.可读性：二维码精度、对比度是否达标（符合ISO标准）。

2.正确性：解析出的数据内容是否与PLC下发的数据完全一致。

结果处理：

OK（成功）：PLC记录“该序列号产品镭雕成功”，并反馈给MES。产品流入下一工序。

NG（失败）：设备报警，HMI显示“镭雕质量不合格”或“内容错误”。NG机构将该产品分离。同时，该序列号将被系统标记为“已使用但无效”，并在MES中记录此异常事件，便于后续分析（是软件问题、光学问题还是材料问题）。

步骤六：数据上传与闭环

每一个成功产品的信息（板料条码、镭雕序列号、时间戳、设备号、操作员等）都被实时上传至MES数据库，完成信息绑定，实现全流程追溯。

四、总结

COB在线镭雕机的防呆防混料自动检测逻辑，是一个集成了自动化控制、机器视觉、信息技术和精密机械的综合性系统。通过“物料身份认证（防混料）”、“动态信息校验（防错码）”和“雕刻结果验证（防坏码）”这三重核心防火墙，构建了一个几乎无懈可击的质量防护体系。它不仅极大地提升了生产的直通率（FPY）和可靠性，更为智能制造和大数据追溯提供了准确无误的数据源头，是现代化高精度制造中不可或缺的关键技术。

五、相关问题与解答（Q&A）

Q1:如果视觉系统识别板料二维码失败，系统该如何处理？

A1:系统会立即暂停工作，并在HMI上发出明确的报警信息，如“无法读取板料条码”。同时，三色灯转为红灯闪烁。设备会等待操作员介入。操作员可以尝试手动清理条码区域或重新放置板料后，触发重试。若多次重试仍失败，操作员可通过HMI手动输入板料条码（需二级权限），或直接将该板料判定为NG料处理。所有失败记录均会上报MES。

Q2:这套系统如何与工厂的MES系统进行集成？

A2:集成主要通过标准的通信协议实现，如TCP/IP、OPCUA或RestfulAPI。具体流程为：镭雕机PLC作为客户端，向MES服务器发起请求。生产开始时，PLC发送工单号至MES，MES返回对应的产品参数和授权序列号段。生产过程中，PLC实时将每个产品的成功/失败状态、绑定数据上传至MES。MES则负责全局的数据管理、物料追踪和报表生成。

Q3:如何防止因软件bug或网络异常导致的数据错误？

A3:系统设计有多重冗余和容错机制：

数据缓存：PLC或本地工控机可缓存一定数量的授权序列号。即使与MES网络临时中断，设备仍能继续生产一段时间，并在网络恢复后同步数据。

逻辑自检：系统在启动和换班时会进行自检，包括检查与MES的连通性、视觉相机的焦距和亮度等。

异常隔离：一旦检测到任何环节的数据异常（如下发内容为空、格式错误），系统会立即进入安全状态（停机报警），而不是继续执行，遵循“故障安全”原则。

Q4:在高节拍的生产线上，增加这么多检测步骤会影响效率吗？

A4:会有微小影响，但通过优化可以降到最低。首先，视觉处理和逻辑判断均在毫秒级别完成，远快于机械动作时间。其次，可以采用“并行处理”和“飞拍”技术。例如，当机械手正在取放料时，视觉系统已经在对下一个工位的产品进行识别；或者在镭雕头移动的过程中，相机就完成对板的预扫描。通过精密的时序控制，可以将检测时间“隐藏”在必要的机械等待时间内，从而保证整体生产效率。

Q5:如何评估和优化该检测系统的误判率？

A5:误判率（FalseRejection）是衡量系统友好性的关键指标。优化方法包括：

1.数据收集：长期统计所有NG报警的记录，并分类（如：真不良、视觉误判、物料脏污等）。

2.参数优化：基于统计数据，持续调整视觉系统的检测参数，如打光亮度、对比度阈值、匹配分数等，在保证不漏检的前提下，降低对微小差异的敏感度。

3.AI学习：引入基于深度学习的视觉算法，通过对大量OK/NG样本的学习，使其能更智能地区分真正的缺陷与可接受的工艺波动。

4.定期维护与校准：建立定期的设备维护计划，清洁镜头、校准相机和镭雕头的坐标，确保系统始终处于最佳工作状态。
