PCB镭雕机二维码大小限制解析

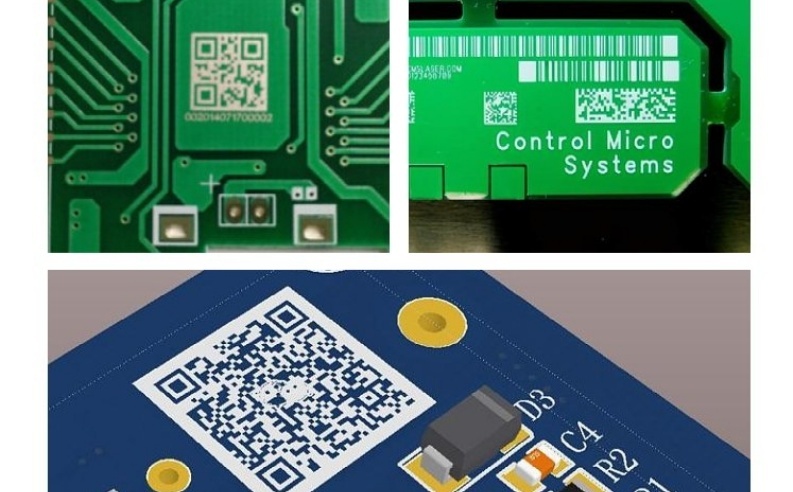

PCB镭雕机（PCB激光雕刻机）是一种用于在印刷电路板（PCB）表面进行永久性标记的设备，广泛应用于电子制造业中，用于雕刻文本、条形码或二维码。二维码（如QR码）在PCB上常用于产品追踪、质量控制和防伪识别。然而，二维码的大小限制是实际应用中必须考虑的关键因素，它直接影响可读性、雕刻精度和生产效率。本文将详细探讨PCB镭雕机二维码的大小限制，包括影响因素、一般规范以及优化建议。

二维码大小限制的关键因素

二维码大小限制主要受以下因素影响：

1.激光雕刻精度：PCB镭雕机的激光光斑直径（通常为0.01mm至0.1mm）决定了最小可雕刻特征尺寸。如果二维码模块（即黑白方块）尺寸小于光斑直径，可能导致图案模糊或无法识别。例如，高精度镭雕机可支持最小模块尺寸达0.1mm，但实际应用中需考虑余量。

2.二维码标准规范：QR码有多个版本（从Version1到Version40），每个版本对应不同的模块数量和数据容量。最小版本（Version1）的模块尺寸为21x21，但实际可读性要求模块物理尺寸至少为0.3mmx0.3mm。错误纠正级别（L、M、Q、H）也会影响大小：更高级别需要更多冗余模块，从而增大整体尺寸。

3.可读性与扫描设备：二维码必须能被标准扫描仪（如手机摄像头或工业读码器）识别。扫描仪的分辨率限制通常要求模块尺寸大于其最小可识别尺寸（例如，普通扫描仪需模块尺寸≥0.5mm）。在PCB环境中，表面反光、颜色对比度（如白底黑码）也会影响可读性。

4.PCB材料与表面处理：PCB基材（如FR-4、金属基板）和表面涂层（如阻焊层、镀金）可能影响激光吸收率和雕刻效果。粗糙或反光表面可能需要更大的二维码尺寸以确保清晰度。

5.生产效率与成本：较小的二维码需要更高精度的设备和更长的雕刻时间，可能增加成本。一般建议在满足可读性的前提下，选择适中的尺寸以平衡效率。

根据行业实践，PCB镭雕机二维码的推荐最小尺寸为5mmx5mm（对应版本1-4），但具体取决于设备能力。例如，高端镭雕机可支持3mmx3mm的二维码，而普通设备可能需8mmx8mm。最大尺寸通常受PCB面积限制，但理论上无硬性上限，只要不干扰电路功能。

优化建议

-测试与验证：在实际生产前，进行小批量测试，使用不同尺寸的二维码并验证扫描成功率。

-参数调整：优化激光功率、速度和焦距，以提高雕刻质量。例如，降低速度可增强对比度。

-设计考虑：在PCB布局阶段预留足够空间，并选择高对比度颜色（如黑色二维码on白色阻焊层）。

-遵循标准：参考国际标准如ISO/IEC18004（QR码规范），确保兼容性。

总之，PCB镭雕机二维码的大小限制是一个多因素问题，需结合设备性能、应用需求和成本进行综合评估。通过合理设计，可以实现在PCB上高效、可靠地集成二维码，提升生产智能化水平。

常见问题解答（FAQ）

1.Q:PCB镭雕机可以雕刻的最小二维码尺寸是多少？

A:最小尺寸取决于镭雕机的激光精度和二维码版本。通常，高端设备可支持3mmx3mm（模块尺寸约0.15mm），但需通过测试确保可读性。一般推荐最小为5mmx5mm，以兼容大多数扫描设备。

2.Q:影响二维码可读性的主要因素有哪些？

A:关键因素包括：激光雕刻质量（如对比度、边缘清晰度）、二维码尺寸与模块比例、PCB表面材料（反光或粗糙表面可能降低可读性）、扫描环境光照以及错误纠正级别。建议使用高对比度设计和中等错误纠正级别（如Q级）以提高可靠性。

3.Q:如何优化镭雕参数以提高二维码雕刻质量？

A:首先，调整激光功率和速度：较高功率和较低速度可增强雕刻深度和对比度，但需避免过度烧蚀。其次，确保焦距准确，以保持光斑最小化。最后，进行多次测试，并使用软件预览功能优化图案。常见参数范围：功率10-50W，速度100-500mm/s，具体需根据设备型号调整。

4.Q:二维码大小与错误纠正级别有什么关系？

A:错误纠正级别（从L到H）越高，二维码的冗余数据越多，抗损伤能力越强，但所需模块数量增加，导致整体尺寸变大。例如，同一数据量下，H级比L级尺寸增大约20-30%。在PCB应用中，通常选择M或Q级，以平衡尺寸和可靠性，避免因尺寸过大占用过多空间。

5.Q:如果二维码雕刻后不清晰或无法扫描，该如何解决？

A:首先检查激光参数：调整功率、速度或焦距，并清洁光学镜头。其次，验证二维码设计：确保模块尺寸足够大（建议≥0.5mm），并选择高对比度背景。如果问题持续，考虑更换扫描设备或增加表面处理（如喷涂涂层）。此外，定期维护镭雕机并校准系统，可预防常见问题。

通过以上解析和FAQ，希望帮助您更好地应用PCB镭雕机进行二维码雕刻。如有具体需求，建议咨询设备供应商或进行专业测试。
