PCB镭雕机激光打标清晰度影响因素

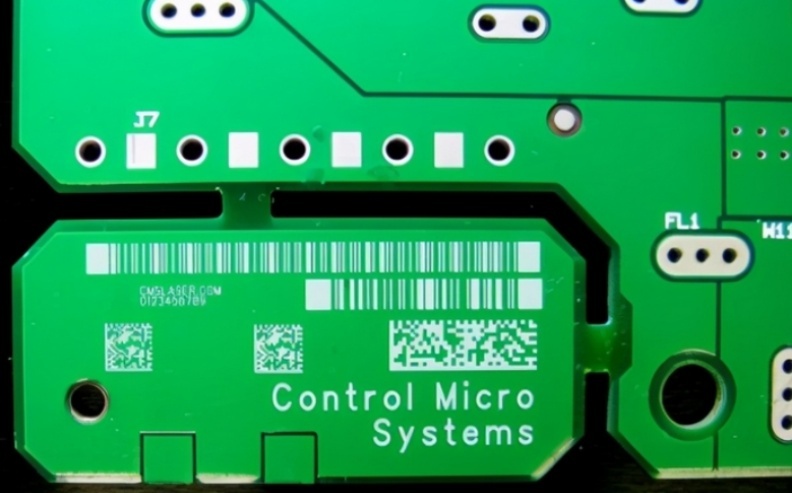

PCB（印刷电路板）镭雕机激光打标是一种高精度的标记技术，广泛应用于电子制造业，用于在PCB上雕刻序列号、logo、电路图案等信息。打标清晰度直接影响到产品的可读性、美观性和可靠性。清晰度不足可能导致信息模糊、误读，甚至影响电路性能。影响激光打标清晰度的因素多种多样，主要包括激光参数、材料特性、机器设置、环境因素以及操作维护等方面。下面将逐一分析这些因素，并提供优化建议。

1.激光参数

激光参数是决定打标清晰度的核心因素。主要包括激光功率、频率、脉冲宽度和波长。

-激光功率：功率过高可能导致材料过度烧蚀，产生碳化或变形，降低清晰度；功率过低则可能无法有效刻蚀，标记浅淡不清。通常，需要根据PCB材料调整功率，例如在铜基板上使用较低功率以避免过度热影响，而在阻焊层上可适当提高功率。

-频率：频率影响激光脉冲的重复率。高频适用于精细标记，但过高频率可能导致热积累，使标记边缘模糊；低频则适合深雕，但可能降低分辨率。建议根据标记内容（如文字或图案）调整频率，一般在20-100kHz范围内优化。

-脉冲宽度：短脉冲（如纳秒级）能减少热影响区，提高边缘清晰度；长脉冲可能导致材料熔化扩散。在PCB打标中，多采用短脉冲激光以获得精细效果。

-波长：不同材料对激光波长的吸收率不同。例如，紫外激光（波长约355nm）对PCB阻焊层吸收率高，适合高清晰度标记；而红外激光（波长约1064nm）更适用于金属部分。选择合适的波长能显著提升对比度和清晰度。

优化建议：通过实验校准激光参数，使用软件模拟工具预先测试，确保功率、频率和脉冲宽度的匹配。

2.材料特性

PCB材料的组成和表面处理对激光打标清晰度有直接影响。

-基板材料：常见的PCB基板如FR4（玻璃纤维环氧树脂）、铝基板或柔性电路板。FR4材料在激光打标时易产生烟雾和残渣，影响清晰度；铝基板反射性强，可能需要更高功率或特殊波长。材料的不均匀性（如纤维分布）可能导致标记不均匀。

-表面涂层：PCB表面常有阻焊层（如绿色油墨）、铜箔或金镀层。阻焊层对紫外激光敏感，易于获得高对比度标记；铜层则需要调整参数以避免氧化模糊。如果表面有灰尘或油污，会散射激光，降低清晰度。

-热导率和熔点：材料的热导率高（如金属）会快速散热，可能导致标记浅淡；低热导率材料（如塑料）易过热变形。需根据材料特性调整激光扫描速度和功率。

优化建议：在打标前清洁PCB表面，选择与材料匹配的激光类型，并进行小样测试以确定最佳参数。

3.机器设置

镭雕机的硬件和软件设置是确保清晰度的关键环节。

-焦距和光斑大小：激光焦距不准会导致光斑散焦，标记边缘模糊。光斑大小越小，分辨率越高，但需平衡功率以避免烧蚀不足。通常，使用高质量透镜保持小光斑（如20-50μm），并通过自动对焦系统确保焦距准确。

-扫描速度：速度过快可能导致标记不连续或浅淡；过慢则引起过热和材料损伤。建议根据材料厚度和激光功率调整速度，例如在精细图案上使用较低速度（如100-500mm/s）。

-软件参数：打标软件中的图像分辨率、填充模式和矢量设置影响输出质量。高DPI（每英寸点数）设置能提高细节清晰度，但需避免过度填充导致热积累。使用矢量模式而非位图可以减少锯齿现象。

优化建议：定期校准光学系统，使用高精度振镜和软件优化工具，确保打标路径平滑。

4.环境因素

工作环境对激光打标过程有间接影响。

-温度和湿度：高温可能导致激光器输出不稳定，湿度高则易在材料表面凝结水汽，散射激光并引起氧化。理想环境温度为20-25°C，湿度低于60%。

-灰尘和振动：空气中灰尘会附着在PCB或光学元件上，降低激光传输效率；外部振动可能导致机器偏移，影响标记精度。建议在洁净车间操作，并使用防震平台。

-气体辅助：在某些情况下，使用辅助气体（如氮气或压缩空气）可以吹走打标产生的烟雾和碎屑，提高清晰度。但气体流量需控制，避免干扰激光束。

优化建议：保持环境稳定，安装空气过滤系统和温控设备，必要时使用气体辅助装置。

5.操作和维护

操作人员的技能和设备维护水平对清晰度有长期影响。

-操作技巧：包括PCB定位、参数设置和实时监控。不准确的定位可能导致标记偏移；缺乏经验的操作员可能忽略参数优化。培训操作员使用校准工具和软件预览功能能减少错误。

-设备维护：光学镜片污染、激光器老化或机械部件磨损都会降低打标质量。例如，脏污的透镜会散射激光，导致标记模糊。定期清洁光学元件、检查激光输出并更换磨损部件至关重要。

-质量控制：实施在线检测系统，如CCD摄像头，可以实时监控清晰度并及时调整参数。

优化建议：制定定期维护计划，培训操作人员，并采用自动化检测系统以提高一致性。

结论

PCB镭雕机激光打标清晰度受多种因素综合影响，包括激光参数、材料特性、机器设置、环境因素和操作维护。通过优化这些因素，可以实现高清晰、持久的标记，提升PCB产品的质量和可靠性。在实际应用中，建议进行系统性测试和持续改进，以适应不同生产需求。总之，清晰度的提升不仅依赖于先进设备，更需要精细化的过程控制。

常见问题解答（FAQ）

1.什么是PCB激光打标？它有什么应用？

PCB激光打标是一种使用激光束在印刷电路板表面刻蚀图案、文字或代码的技术。它通过高能量激光使材料蒸发或变色，形成永久标记。应用包括在PCB上标记序列号、品牌logo、电路指示和二维码，广泛应用于电子制造、汽车电子和通信设备领域，以提高可追溯性和美观性。

2.如何提高PCB激光打标的清晰度？

提高清晰度的关键步骤包括：优化激光参数（如调整功率和频率以匹配材料）、确保机器焦距准确、保持环境洁净、选择适合的波长（如紫外激光用于阻焊层），以及定期维护设备。此外，进行小样测试和使用高分辨率软件设置也能显著改善效果。

3.哪些PCB材料最适合激光打标？为什么？

阻焊层覆盖的PCB（如FR4基板）通常最适合激光打标，因为阻焊层对紫外激光吸收率高，易于产生高对比度标记。金属部分（如铜）可能需要红外激光，但需注意氧化问题。柔性PCB或铝基板也可打标，但需调整参数以避免变形或反射干扰。

4.激光功率对打标清晰度有什么影响？如何选择合适功率？

激光功率直接影响标记的深度和对比度。功率过高可能导致材料烧焦或变形，降低清晰度；功率过低则标记浅淡不清。选择合适功率需根据材料类型：例如，对于阻焊层，起始功率设为中等（如10-20W），并通过测试逐步调整。一般建议从低功率开始，根据标记效果递增，以确保清晰且无损伤。

5.常见的激光打标清晰度问题有哪些？如何解决？

常见问题包括标记模糊、边缘不齐、对比度低或材料损伤。解决方法：如果模糊，检查焦距和光斑大小，重新校准；如果边缘不齐，调整扫描速度或频率；对比度低可优化激光参数或清洁材料表面；材料损伤则降低功率或使用短脉冲。定期维护设备和培训操作员也能预防这些问题。
