PCB在线激光镭雕机工作原理

PCB在线激光镭雕机是一种专用于印刷电路板（PCB）生产线的自动化打标设备，它通过激光技术在PCB表面进行高精度、非接触式的标记，如序列号、条形码、日期和Logo等。这种机器广泛应用于电子制造业，能够实现高效、可靠的在线生产，提升整体工艺流程的自动化水平。其工作原理主要基于激光技术、光学系统和计算机控制，以下将详细阐述。

工作原理概述

PCB在线激光镭雕机的核心是激光打标系统，它通常由激光器、振镜扫描系统、控制系统和辅助设备组成。整个过程是自动化的，集成在PCB生产线上，实现实时打标。

1.激光生成与调制：机器采用高能量密度的激光源，常见的有光纤激光器或CO?激光器，波长通常在1064nm左右，适用于PCB材料（如FR-4、金属涂层等）。激光器产生一束高功率激光，通过调制器调整激光的功率、频率和脉冲宽度，以适应不同标记需求。例如，对于精细字符，激光参数会被优化以确保清晰度。

2.光束传输与聚焦：生成的激光束通过光学镜片（如扩束镜和聚焦镜）进行传输和聚焦。聚焦系统将激光束缩小到微米级光斑，提高能量密度，从而在PCB表面实现精确烧蚀或氧化。这种非接触方式避免了物理损伤，确保标记的永久性和一致性。

3.振镜扫描与定位：振镜系统（由两个高速振镜电机组成）控制激光束在X和Y轴方向上的偏转，实现快速扫描。控制系统（通常基于计算机或PLC）接收来自生产线的信号，结合视觉定位系统（如CCD相机）对PCB进行精确定位。视觉系统先捕捉PCB的位置和标记区域，然后调整激光路径，确保标记准确对齐，即使PCB在传送带上移动也能保持同步。

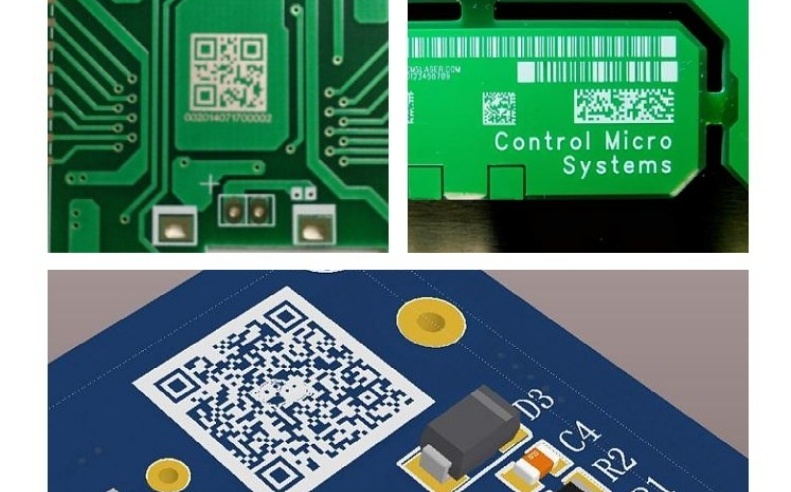

4.打标过程：当PCB移动到打标工位时，激光束根据预设的图案（如矢量图形或文本）进行扫描，在表面形成标记。这个过程通过热效应或光化学反实现：激光能量使材料表层蒸发或变色，形成永久标记。例如，在铜箔上，激光可能去除涂层露出基底；在阻焊层上，则通过变色实现对比度。整个打标过程仅需毫秒级，支持高速生产线。

5.冷却与安全：机器内置冷却系统（如风冷或水冷）防止激光器过热，同时配备安全防护装置，如光栅和急停按钮，确保操作安全。完成后，标记的PCB继续沿生产线流动，进行后续工序。

优势与应用

PCB在线激光镭雕机具有高速、高精度、灵活性和环保等优点。它无需耗材（如墨水），减少了维护成本，并支持多种标记内容变更，适应小批量定制生产。典型应用包括智能手机、汽车电子和工业控制设备的PCB标识，帮助实现产品追溯和质量控制。

总之，PCB在线激光镭雕机通过集成激光技术、光学扫描和智能控制，实现了高效、可靠的在线打标，是现代电子制造中不可或缺的工具。随着技术发展，未来可能出现更节能、智能化的版本，进一步提升生产效率。

常见问题解答（FAQ）

1.什么是PCB在线激光镭雕机？

PCB在线激光镭雕机是一种自动化设备，用于在印刷电路板生产线上进行激光打标。它通过非接触式激光技术在PCB表面标记文字、代码或图案，实现产品识别和追溯，无需中断生产线流程。

2.它使用什么类型的激光？常见的激光源有哪些？

通常使用光纤激光器或CO?激光器。光纤激光器（波长1064nm）适用于金属和大多数PCB材料，打标精度高、寿命长；CO?激光器（波长10.6μm）更适合非金属材料，但应用较少。选择取决于PCB材质和标记要求。

3.打标精度如何？能达到什么水平？

打标精度通常可达±0.01mm，最小线宽可至0.1mm以下。这得益于高精度振镜和视觉定位系统，确保标记清晰、一致，即使在高速度生产线上也能保持稳定。

4.它能处理哪些PCB材料？是否有局限性？

它可以处理多种PCB材料，如FR-4基板、铝基板、铜涂层和阻焊层。但对于某些特殊材料（如柔性PCB或含高反射涂层的板），可能需要调整激光参数。局限性包括对深色或透明材料标记对比度较低，需预先测试。

5.维护要求是什么？日常需要注意哪些事项？

日常维护包括定期清洁光学镜片（防止灰尘影响光束）、检查冷却系统运行状态，以及校准振镜和视觉系统。建议每500小时进行一次专业保养，更换易损件。操作时需遵循安全规程，避免激光直接暴露。
