激光打标机EMC测试要求

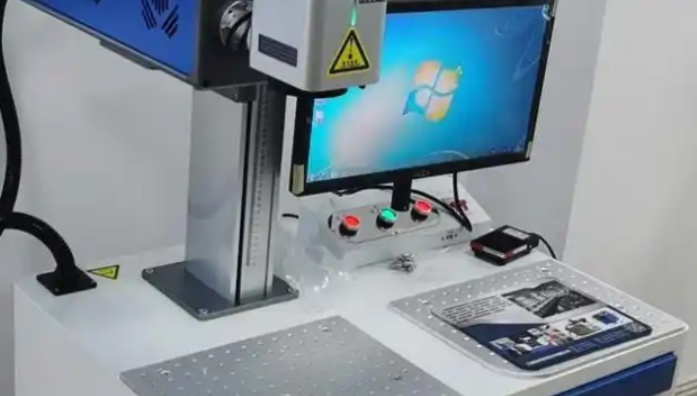

激光打标机是一种利用激光束在各种材料（如金属、塑料、玻璃等）表面进行永久性标记的高精度工业设备，广泛应用于制造业、电子、医疗和汽车等领域。由于其内部包含高压电源、激光发生器、控制电路和电机驱动等电子部件，激光打标机在运行过程中可能产生电磁干扰（EMI），或受外部电磁环境影响而性能下降。因此，电磁兼容性（EMC）测试至关重要，它确保设备在复杂电磁环境中稳定工作，同时不干扰其他设备。EMC测试是产品合规性和市场准入（如CE、FCC认证）的基本要求，可提升设备可靠性和安全性。

EMC测试概述

EMC测试主要分为两部分：发射测试和抗扰度测试。发射测试评估设备产生的电磁干扰水平，防止其对周围环境造成污染；抗扰度测试则检验设备在外部电磁干扰下的正常运行能力。对于激光打标机，EMC测试需遵循国际标准，如IEC61000系列、CISPR11（EN55011）和国内标准GB/T9254等。测试通常在认证实验室进行，模拟实际工业环境，包括频段从9kHz到6GHz的电磁现象。激光打标机的EMC测试不仅涉及电气部分，还需考虑机械结构和屏蔽设计，以确保整体兼容性。

发射测试要求

发射测试包括传导发射和辐射发射两部分，旨在限制激光打标机在运行中产生的电磁噪声。传导发射测试测量设备通过电源线或信号线传输的干扰，频率范围通常为150kHz至30MHz。测试时，激光打标机需在满负荷打标模式下运行，使用线性阻抗稳定网络（LISN）和频谱分析仪进行测量。根据CISPR11标准，工业设备如激光打标机的传导发射限值较严格，例如在150kHz频率点，准峰值限值约为66dBμV。辐射发射测试则评估设备通过空间辐射的电磁波，频率范围为30MHz至6GHz。测试在电波暗室中进行，激光打标机放置于转台上，天线在多个方向扫描接收信号。标准限值取决于设备类别，例如在30-230MHz频段，辐射场强限值约为30dBμV/m。激光打标机需通过优化电路布局、添加滤波器和屏蔽罩来满足这些要求，否则可能导致测试失败。

抗扰度测试要求

抗扰度测试确保激光打标机在外部电磁干扰下保持功能正常，包括静电放电、射频电磁场、电快速瞬变脉冲群、浪涌和电压暂降等项目。静电放电测试模拟人体或物体静电对设备的影响，依据IEC61000-4-2标准，测试电压可达±8kV（接触放电）和±15kV（空气放电）。激光打标机的外壳和接口需具备防护设计，测试后设备应无重启或性能下降。射频电磁场抗扰度测试模拟无线通信设备的干扰，频率范围为80MHz至6GHz，场强为3V/m至10V/m（根据IEC61000-4-3）。测试时，激光打标机在打标过程中暴露于射频场，需确保标记精度和控制系统不失效。电快速瞬变脉冲群测试评估设备对电源线或信号线上瞬态脉冲的抵抗能力，脉冲重复频率为5kHz，电压最高±2kV（IEC61000-4-4）。浪涌测试模拟雷击或开关操作引起的过电压，测试电压可达±2kV（线对线）和±4kV（线对地），依据IEC61000-4-5。此外，电压暂降和中断测试（IEC61000-4-11）检查设备在电源波动下的稳定性，激光打标机需具备缓冲电路或UPS支持以通过测试。

测试流程与合规性

EMC测试流程包括预测试、正式测试和整改阶段。预测试在研发阶段进行，识别潜在问题；正式测试由认证机构执行，使用标准设备如模拟器、接收机和天线。激光打标机需在典型操作条件下测试，包括启动、打标和待机模式。测试报告需详细记录环境条件、设备配置和结果分析。如果未通过，需进行整改，如改进接地、添加磁环或更新固件。合规性认证如CE标志（欧盟）或FCC认证（美国）是市场准入的关键，企业应参考最新标准版本，并定期复查以应对法规更新。

结论

总之，激光打标机的EMC测试要求是确保其可靠性和安全性的核心环节。通过全面的发射和抗扰度测试，可以显著降低设备故障风险，延长使用寿命，并满足全球市场法规。企业应将EMC测试纳入产品开发周期，结合设计和测试优化，以提升竞争力。随着工业4.0和物联网发展，EMC测试将更加重要，激光打标机制造商需持续关注标准更新和技术进步。
