电子元器件CO2激光打标方案

电子元器件在现代电子工业中扮演着核心角色，其标识信息（如型号、序列号、生产日期和品牌标志）对于质量控制、追溯和防伪至关重要。传统的打标方法如喷墨打印或机械雕刻存在易磨损、精度低和环境污染等问题。CO2激光打标技术作为一种非接触式、高精度的解决方案，近年来在电子元器件领域得到广泛应用。本方案旨在详细介绍CO2激光打标在电子元器件上的应用，包括原理、优势、实施步骤和注意事项，以帮助企业实现高效、可靠的标识管理。CO2激光打标基于红外激光原理，适用于多种非金属材料，能显著提升生产效率和产品附加值。

CO2激光打标原理

CO2激光打标机利用二氧化碳气体作为激光介质，通过电激励产生波长为10.6微米的红外激光。这种激光具有高能量密度，当聚焦到电子元器件表面时，通过热效应使材料瞬间汽化或变色，形成永久性标记。具体过程包括：激光器生成光束，经光学系统（如振镜和透镜）聚焦后，精确控制打标位置和深度。由于电子元器件常使用塑料、陶瓷、玻璃或涂层金属等材料，CO2激光能有效作用于这些非金属表面，而不造成物理损伤。打标参数（如功率、速度和频率）可根据材料特性调整，确保标记清晰、一致。例如，在PCB（印制电路板）上，激光可打标出微米级字符，避免对电路造成干扰。这种技术还支持自动化集成，通过软件控制实现批量打标，满足现代智能制造的需求。

方案优势

CO2激光打标在电子元器件领域具有多重优势。首先，精度高，可达0.01毫米级别，适用于微小元器件如芯片或电阻的精细打标，确保标识可读且不占用过多空间。其次，永久性强，标记耐磨损、耐高温和化学腐蚀，适合恶劣环境下的电子设备。第三，非接触式加工避免了机械应力，减少元器件损伤风险，提高良品率。第四，环保节能，无墨水或化学试剂消耗，降低废弃物处理成本，符合绿色制造趋势。第五，效率高，打标速度可达每秒数千字符，大幅缩短生产周期，尤其适合大规模流水线作业。此外，CO2激光打标支持灵活定制，通过软件轻松更改图案或文本，适应多品种、小批量生产模式。相比传统方法，该方案还能实现防伪功能，如二维码或条形码，增强产品追溯能力。总体而言，CO2激光打标能帮助企业降低成本、提升品牌形象，并满足行业标准如ISO9001质量管理要求。

应用场景

CO2激光打标方案广泛应用于各类电子元器件。在PCB制造中，可用于打标板号、版本号或环保标识，确保电路板可追溯。被动元器件如电阻、电容和电感，常需标记阻值、容值和公差，激光打标能提供清晰、持久的标识，避免使用过程中模糊。主动元器件如集成电路（IC）和晶体管，可在封装表面打标型号、批号和生产日期，便于库存管理和售后服务。此外，连接器、继电器和传感器等组件也适用该技术，打标内容可包括品牌logo或安全认证标志。在汽车电子、消费电子和工业控制等领域，CO2激光打标还能用于打标二维码，实现全生命周期管理。例如，在智能手机主板中，激光打标可记录序列号，辅助售后维修。值得注意的是，该方案需根据材料选择参数：对于塑料外壳，使用较低功率避免熔化；对于陶瓷基板，则需较高功率以确保对比度。通过实际测试，企业可优化应用场景，最大化技术效益。

实施步骤

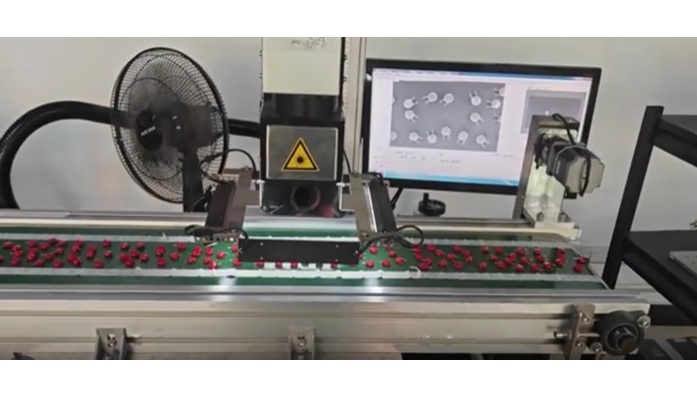

实施CO2激光打标方案需遵循系统化步骤，以确保安全高效。第一步，设备选型：根据生产需求选择合适功率的CO2激光打标机（通常20W-100W），并配备自动化工作台和软件系统，如支持CAD文件导入的控制软件。第二步，环境准备：设置专用打标区域，确保通风良好，避免激光粉尘积累，并安装安全防护装置如护目镜和急停按钮。第三步，参数调试：针对具体元器件材料进行测试，调整激光功率（例如30-60W）、打标速度（100-1000mm/s）和频率（1-20kHz），以优化标记清晰度和深度。可通过样品打标验证效果，如使用显微镜检查字符边缘。第四步，集成生产：将打标机接入生产线，通过PLC或机器人实现自动上料、定位和打标，减少人工干预。第五步，质量控制：建立检验流程，定期抽查标记质量，使用条码扫描器验证可读性，并记录数据用于追溯。第六步，维护保养：定期清洁光学部件，检查激光器冷却系统，确保设备长期稳定运行。实施过程中，建议培训操作人员，掌握基本故障处理技能，以最小化停机时间。

注意事项

在使用CO2激光打标方案时，需注意多项事项以保障安全和效果。安全方面，激光属于Class 4级设备，操作人员必须佩戴防护眼镜，避免直接暴露于光束下。工作区应设置警示标志，并实施联锁装置防止误操作。环保方面，打标可能产生微量烟雾，需配备排风系统或过滤装置，符合OSHA标准。技术方面，需预先测试材料兼容性，某些电子元器件涂层可能对激光敏感，导致标记不均或损伤；建议与供应商合作进行材料认证。此外，定期校准光学系统，避免光束偏移影响精度。成本方面，虽然CO2激光打标初期投资较高，但长期看可节省耗材费用，企业需进行投资回报分析。最后，遵循当地法规，如欧盟CE认证，确保设备合规使用。

结论

总之，CO2激光打标方案为电子元器件标识提供了一种高效、可靠且环保的解决方案。通过高精度打标，企业能提升产品质量、增强可追溯性，并适应智能制造趋势。本方案涵盖了从原理到实施的全面指导，建议企业根据自身需求定制化应用，并注重安全与维护。未来，随着激光技术发展，CO2激光打标有望在更广泛电子领域发挥更大作用，推动产业升级。
