流水线飞行打标系统集成方案

一、 方案概述

流水线飞行打标系统是一种高度自动化的工业标识解决方案，它集成于连续运转的生产线上，实现对移动中产品的在线、动态打标。与传统静态打标相比，该系统无需停顿工件即可完成精准标识，极大地提升了生产效率和自动化水平。本方案旨在构建一个稳定、高效、可追溯的集成化打标平台，适用于各类需要进行产品追溯、生产日期、批次号、二维码、序列号等信息标记的行业，如食品饮料、制药、电子、汽车零部件、线缆、管材等。

二、 系统核心组成

该系统主要由硬件和软件两大部分构成，各单元协同工作，确保打标过程的精准与可靠。

1. 硬件系统集成：

打标主机： 核心为工业级激光打标机（如光纤激光器、CO2激光器等，根据材料选择），具备高速度、高精度、长寿命的特点。

飞行打标振镜系统： 这是实现“飞行”打标的关键部件。通过控制镜片偏转，使激光光束在产品表面进行高速矢量运动，补偿产品移动速度，实现动态对标。

高精度编码器： 安装于输送线上，实时检测流水线的运行速度，并将脉冲信号同步传输给打标控制系统，确保打标内容与产品位置严格同步。

工业PC与运动控制卡： 作为系统大脑，负责接收编码器信号、处理打标软件指令，并精确控制振镜和激光器的协同动作。

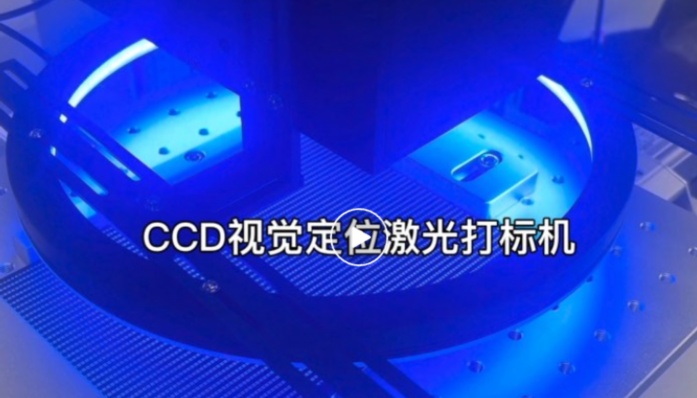

视觉定位系统（可选，推荐）： 集成工业相机，用于精确定位产品上的打标区域。尤其适用于产品在流水线上位置有微小偏差的场景，相机先拍照定位，系统进行坐标补偿后再打标，确保标识位置的一致性。

输送线体： 皮带线、链板线或滚筒线等，需保证运行平稳、速度恒定。

传感器组： 包括光电传感器或接近开关，用于检测产品到位，触发整个打标流程。

2. 软件系统集成：

专用飞行打标控制软件： 提供友好的操作界面，支持文本、序列号、日期时间、一维码、二维码、数据库连接等多种打标内容编辑。核心功能是建立编码器脉冲与打标位置的数学映射关系，实现速度同步。

通信接口： 具备丰富的通信能力，如TCP/IP、RS232、Profinet、EtherCAT等，可与上层MES（制造执行系统）、ERP（企业资源计划）系统无缝集成，实时接收打标数据，实现产品信息的全流程可追溯。

数据库连接模块： 能够直接从SQL Server、Oracle等数据库中调用变量数据（如产品序列号、批次信息），实现一物一码的精准赋码。

三、 系统工作流程

1. 触发检测： 产品随流水线移动，经过起始端的光电传感器时，传感器发出“产品到位”信号。

2. 速度同步： 编码器持续将流水线的实时线速度转化为脉冲信号，传送至控制卡。

3. 精确定位（若配备视觉系统）： 产品到达相机下方，相机快速拍照，识别产品实际位置，并将位置偏移量发送给打标控制系统。

4. 动态打标： 控制卡综合处理传感器信号、编码器速度信号和视觉定位补偿数据，控制激光器和振镜系统动作。激光光束在移动的产品表面“飞行”打标，精确生成预设的标识内容。

5. 完成与反馈： 打标完成后，系统可向上位机发送“打标完成”信号，并可集成读码器进行打标质量验证，确保标识的清晰、可读。

四、 方案核心优势

极致高效： 消除生产线停顿时间，实现7x24小时连续不间断打标，产能提升显著。

高精度与一致性： 结合编码器同步和视觉补偿技术，标识位置精准，内容清晰一致，良品率高。

高度柔性化： 软件可灵活编辑打标内容，轻松应对不同产品、不同批次的换产需求。

强大的可追溯性： 与MES/ERP集成，赋予每个产品唯一的“身份ID”（如二维码），实现从原材料到成品的全生命周期管理。

降低人工成本： 全自动化操作，减少人工干预，降低人力成本和人为错误风险。

可靠性高： 采用工业级组件，系统稳定耐用，适合恶劣的工业环境。

五、 总结

本流水线飞行打标系统集成方案，通过硬件与软件的深度集成，构建了一个智能化、自动化的标识中心。它不仅是简单的打标设备，更是企业实现数字化工厂、智能制造和精细化管理的关键一环，能够有效帮助客户提升产品质量、优化生产流程、增强市场竞争力。
