电子元件绝缘层激光去除方案：精密高效与非接触的先进制造技术

在电子制造业向微型化、高密度和三维集成发展的趋势下，对精密加工技术提出了前所未有的高要求。传统机械刮除或化学蚀刻等绝缘层去除方法，因其存在物理应力大、污染风险高、精度难以控制等局限性，已逐渐无法满足高端电子元件的制造需求。激光去除技术，作为一种先进的“光工具”，以其非接触、高精度、高灵活性和清洁环保的独特优势，正成为绝缘层精密加工的首选方案。

一、 技术原理与核心优势

激光去除绝缘层的基本原理是利用高能量密度的激光束瞬时作用于材料表面。当激光能量被绝缘材料（如聚酰亚胺PI、环氧树脂、漆包线漆膜等）吸收后，会在极短时间内（纳秒、皮秒或飞秒量级）使材料温度急剧升高，达到其气化或分解的阈值，从而实现材料的精准剥离，而不会对下层的金属导体（如铜、金）造成显著热损伤。

其核心优势体现在：

1. 超高精度与选择性加工：激光束可通过精密光学系统聚焦到微米甚至亚微米级的光斑，实现远超机械工具的加工精度。通过精确控制激光参数（如波长、能量、脉冲宽度），可以做到只去除绝缘层，而完美保留其下方的金属基底，即“选择性烧蚀”。

2. 真正的非接触加工：整个过程无工具磨损，无机械应力，彻底避免了传统方法可能导致的导线变形、损伤或产生微裂纹等问题，特别适用于脆性、柔性或微型化的电子元件。

3. 工艺清洁环保：激光加工属于“干法”工艺，无需使用化学溶剂，无废水、废渣产生，符合现代绿色制造的理念。

4. 高度的灵活性与可编程性：加工路径由计算机数控，可轻松应对各种复杂图形和异形结构的绝缘层开窗需求，快速实现不同产品的切换，非常适合小批量、多品种的柔性生产。

二、 关键技术考量与系统组成

一套完整的激光绝缘层去除方案，需要综合考虑以下几个关键因素：

1. 激光器类型选择：

紫外激光器（UV Laser）：这是目前最主流的选择。由于其波长短（通常为355nm），光子能量高，更容易通过“冷加工”的光化学效应打断绝缘材料的分子键，实现“削离”而非“熔化”，热影响区（HAZ）极小，加工边缘整齐光滑，精度最高。广泛应用于FPC/PCB软硬板焊盘开窗、芯片开窗等领域。

绿光激光器（Green Laser）：波长532nm，对某些材料（如透明聚酰亚胺）吸收率较好，是紫外激光的一种补充选择。

超快激光器（皮秒/飞秒）：采用极短的脉冲宽度，几乎完全消除了热效应，实现了真正的“冷加工”，加工质量达到顶峰。但设备成本较高，多用于对热损伤要求极其严苛的尖端应用。

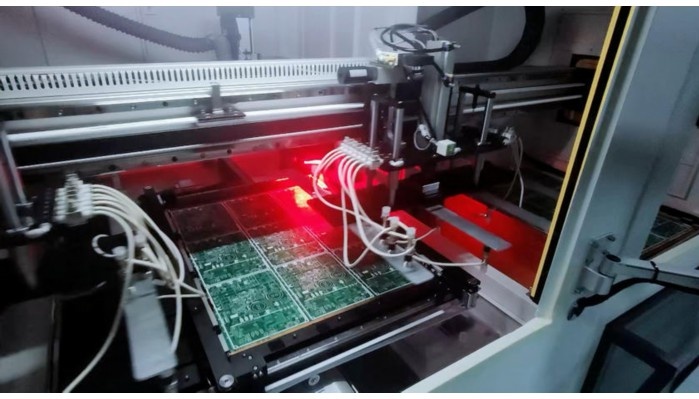

2. 精密运动与控制平台：高精度的 galvanometer（振镜）扫描系统与精密工作台的配合，是实现高速、高精度扫描定位的保障。

3. 机器视觉与自动对焦系统：集成高分辨率CCD相机，用于自动识别工件位置、标记点，并对加工区域进行精确定位。配合自动对焦系统，确保激光焦点始终落在工件表面，保证加工效果的一致性。

4. 专业软件：负责图形导入、路径规划、工艺参数（功率、速度、频率、填充间距等）设置与优化，是实现智能化、自动化加工的核心。

三、 典型应用场景

1. FPC/PCB焊盘开窗：去除柔性电路板（FPC）或印制电路板（PCB）上覆盖的阻焊层（绿油）或覆盖膜（CVL），暴露出下方的焊盘，为后续的元器件贴装和焊接做准备。

2. 漆包线漆层剥离：用于微型电机、电感、传感器等元件中，精准去除漆包线端头的绝缘漆，实现电气连接。激光法比传统烙铁烫剥或机械刮除更可靠、无损伤。

3. 半导体芯片开窗：在芯片封装或失效分析中，需要去除芯片表面的塑封料或钝化层，以暴露内部的电路进行测试或观察。

4. 三维塑料电子（3D-MID）：在三维注塑成型的电路器件上，选择性去除特定区域的绝缘塑料，为后续的化学镀铜形成电路通道奠定基础。

四、 工艺控制与挑战

尽管优势显著，激光去除技术也需精细的工艺控制：

参数优化：激光功率、扫描速度、重复频率和填充线间距等参数需进行大量实验优化，以在去除效率、加工质量和热影响之间取得最佳平衡。

材料差异性：不同颜色、成分和厚度的绝缘材料对激光的吸收率差异巨大，需要定制化的工艺参数。

残留物控制：加工后可能产生微量碳化残留物，需要通过优化工艺或辅以适当的后处理（如等离子清洗）来确保连接界面的洁净度。

结论

电子元件绝缘层的激光去除方案，代表了精密微加工技术的先进水平。它以其无与伦比的精度、非接触的特性和环保优势，有效解决了高端电子制造中的诸多瓶颈问题。随着激光器技术、控制技术和人工智能算法的持续进步，激光加工将变得更加智能、高效和可靠，必将在5G通信、物联网、可穿戴设备、新能源汽车等前沿电子领域发挥越来越重要的作用，推动电子制造业不断向前发展。
