玻璃杯刻度线精密打标方案

玻璃杯刻度线打标是厨房用具、实验室设备及医疗器具等领域的关键工艺，用于精确标示液体体积，提升使用便利性和安全性。精密打标要求标记清晰、耐久且无损伤，确保刻度线在长期使用中不褪色、不模糊。随着消费者对产品质量要求的提高，传统打标方法如丝网印刷或贴标已难以满足高精度需求。

本方案旨在提出一种基于激光打标的精密打标方案，实现玻璃杯刻度线的高效、环保和精准标记，适用于批量生产场景。方案将涵盖打标方法选择、设备配置、工艺流程及质量控制，总字数约800字，以提供实用指导。

一、打标方法选择

玻璃材质具有硬度高、易碎和表面光滑的特点，因此打标方法需兼顾精度、速度和安全性。常见的打标技术包括激光打标、喷墨打印和化学蚀刻，但激光打标因其非接触、高分辨率和环保优势成为首选。具体而言，光纤激光打标机适用于玻璃表面，能通过调整参数实现微米级精度，避免热应力导致的破裂。相比喷墨打印（易磨损）或丝网印刷（分辨率低），激光打标可在常温下操作，标记永久性强，且支持复杂图案设计。

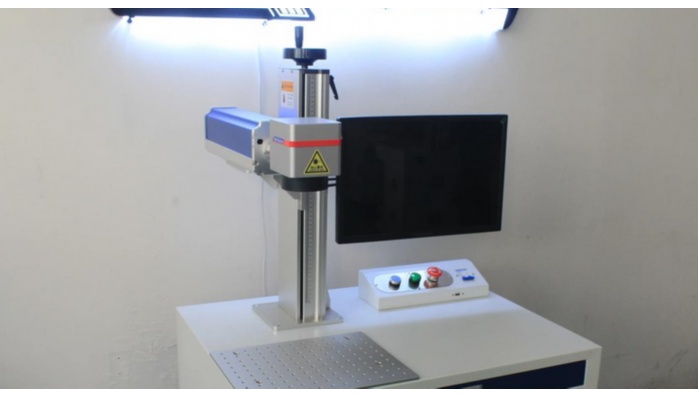

本方案推荐使用波长1064nm的光纤激光打标机，其能量集中，能有效在玻璃表面产生亚表面雕刻效果，确保刻度线清晰可见且触感平滑。此外，激光打标软件（如CAD/CAM系统）可轻松导入刻度线设计，实现自动化控制，提高生产效率。

二、详细打标方案

本方案的实施分为四个阶段：前期准备、打标过程、参数优化和质量控制，确保全流程精密可控。

前期准备：首先，需设计刻度线图案，通常基于标准体积单位（如毫升或盎司），使用矢量图形软件（如Adobe Illustrator）绘制线条宽度0.1-0.3mm的刻度，并考虑玻璃杯的曲率补偿，避免视觉畸变。然后，选择适配的激光打标设备，推荐功率20-50W的光纤激光打标机，配备旋转夹具以固定玻璃杯，确保打标过程中杯体稳定。环境方面，需在无尘车间操作，温度控制在20-25℃，湿度低于60%，以减少外界干扰。

打标过程：操作时，将玻璃杯置于夹具上，通过视觉定位系统校准起始点。激光参数设置是关键：扫描速度设为100-500mm/s，频率20-50kHz，功率根据玻璃厚度调整（薄壁杯用较低功率，如20W，厚壁杯可升至50W），以避免热损伤。打标模式采用“点阵式”或“矢量扫描”，逐线刻蚀玻璃表面，形成白色或浅灰色刻度线（因激光导致微裂纹产生漫反射）。整个过程由PLC系统自动化控制，单杯打标时间约10-30秒，适合流水线作业。

参数优化：针对不同玻璃类型（如钠钙玻璃或硼硅酸盐玻璃），需进行小样测试优化参数。例如，硼硅酸盐玻璃耐热性高，可适当提高功率；而钠钙玻璃易裂，需降低功率并增加扫描次数。通过实验确定最佳参数后，建立数据库供批量生产调用。

质量控制：打标后，使用显微镜或CCD视觉检测系统检查刻度线精度，误差需小于±0.1mm。同时进行耐久性测试，如用酒精擦拭或高温水洗，确保标记不脱落。不合格品自动剔除，良率目标达99%以上。

三、优势与挑战

本方案的优势显著：激光打标无化学污染，符合环保标准；精度高，可实现复杂刻度设计；效率高，日均产量可达数千件；且标记永久耐用，提升产品附加值。然而，挑战也存在：玻璃的热敏感性可能导致微裂纹，需精细控制激光参数；设备初期投资较高（约10-30万元）；此外，操作人员需培训以掌握软件和维护知识。应对措施包括采用预热处理减少热应力，以及与设备商合作提供技术支持。

四、结论

总之，本激光打标方案为玻璃杯刻度线精密打标提供了可行路径，结合自动化与质量控制，能有效提升产品一致性和市场竞争力。未来，可集成物联网技术实现实时监控，进一步优化生产。该方案适用于各类玻璃制品企业，建议先行小规模试点，再逐步推广至大规模应用。
