激光打标机光学路径图讲解

激光打标机是一种高精度工业设备，利用激光束在各种材料（如金属、塑料、玻璃等）表面进行永久性标记，广泛应用于电子、汽车、医疗等行业。其核心在于光学系统，光学路径图直观地展示了激光从产生到作用在材料上的完整轨迹。理解光学路径图有助于优化打标质量、提高效率，并避免常见故障。本文将详细讲解激光打标机光学路径图的各个组成部分，从激光源到最终标记点，逐步解析其工作原理和关键设计。

1. 激光器：光学路径的起点

激光器是光学路径的源头，负责产生高能量、单色性好的激光束。常见的激光器类型包括CO2激光器（适用于非金属材料）、光纤激光器（效率高、寿命长）和YAG激光器（用于金属标记）。激光器内部通过激发介质（如气体、晶体或光纤）产生受激辐射，形成一束平行的激光。这束激光初始直径较小，能量集中，但需要后续光学元件进行调控。激光器的稳定性和功率直接影响打标效果，例如，功率不足可能导致标记模糊，而波动则会引起深度不均。因此，光学路径图通常以激光器为起点，标注其输出参数，如波长和功率范围。

2. 光束扩展器：调整激光束尺寸

从激光器发出的激光束直径较小，直接使用可能无法覆盖大范围或实现精细聚焦。光束扩展器的作用是扩大或缩小激光束的直径，以优化能量分布。它由一组透镜组成，通过折射原理调整光束大小。例如，在打标大面积图案时，光束扩展器可以扩大光束，提高扫描效率；而在高精度标记中，则可能缩小光束以增强聚焦能力。光学路径图中，光束扩展器通常位于激光器之后，其设计需考虑光束的发散角，避免能量损失。如果省略这一环节，激光束可能过早发散，导致标记边缘不清晰。

3. 反射镜：改变激光方向

反射镜是光学路径中的“转向器”，用于将激光束引导至所需方向。它们通常由高反射率材料（如镀金或镀银的玻璃）制成，以最小化能量损耗。在打标机中，反射镜的数量和位置取决于机器结构：例如，在三维打标系统中，反射镜可能多次反射光束以实现复杂路径。光学路径图会清晰标注反射镜的安装角度和反射点，确保光束准确传输。反射镜的清洁度和对齐至关重要，若出现偏差，激光束可能偏离目标，造成标记错误或设备损坏。

4. 扫描振镜：实现精确运动控制

扫描振镜是激光打标机的“大脑”，负责控制激光束在X和Y方向上的快速移动。它由两个振镜电机（分别对应X轴和Y轴）和反射镜组成，通过计算机信号驱动，使光束按预设图案扫描。扫描振镜的响应速度极高，可达每秒数千次，从而实现高速、高精度标记。在光学路径图中，扫描振镜通常位于反射镜之后，聚焦透镜之前，其位置决定了打标范围。如果振镜校准不当，会导致图案失真或重复性差，因此路径图常标注其控制参数，如扫描速度和精度。

5. 聚焦透镜：将能量集中到一点

聚焦透镜是光学路径的关键环节，它将平行的激光束汇聚到一个极小的焦点上，大幅提升能量密度（可达10^6 W/cm2以上），使材料瞬间汽化或变色，形成标记。透镜的焦距决定了焦点大小和打标深度：短焦距适用于精细标记，而长焦距则用于厚材料。光学路径图中，聚焦透镜位于扫描振镜之后，直接面向工作台。其设计需考虑像差校正，以避免光束变形。例如，使用非球面透镜可以减少球差，提高标记质量。若透镜污染或磨损，会分散能量，导致标记浅淡或不均匀。

6. 工作台与材料交互：完成标记过程

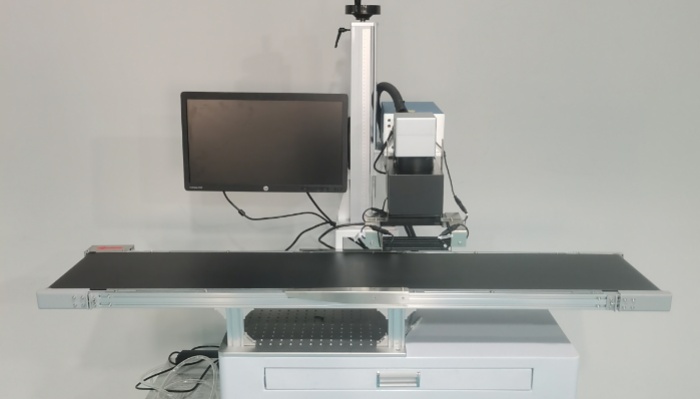

激光束经过聚焦后，最终照射到工作台上的材料表面。工作台可能固定或可移动（如数控平台），以适应不同工件。激光与材料相互作用时，根据材料性质（如吸收率、熔点）选择合适参数，实现雕刻、蚀刻或变色。光学路径图会标注焦点位置和工作区域，确保光束垂直入射，避免斜射造成的变形。整个过程由计算机软件控制，实现自动化打标。例如，在标记二维码时，光学路径的精准性直接决定可读性。

总结

激光打标机光学路径图是一个精心设计的系统，从激光器到工作台，各组件协同工作，确保激光束高效、准确地完成标记。优化路径设计可以减少能量损失、提高速度和质量，例如通过减少反射次数来提升效率。在实际应用中，定期维护光学元件（如清洁反射镜和透镜）至关重要。总之，理解光学路径图不仅有助于操作和维护，还能为定制化打标方案提供基础。随着技术进步，未来光学路径可能集成更多智能元素，如自适应光学，以进一步提升激光打标的精度和灵活性。

通过以上讲解，希望您对激光打标机光学路径图有了全面认识。如果您有具体应用问题，欢迎进一步探讨！
