圆柱体产品圆周面视觉定位打标方法

在工业制造领域，圆柱体产品如饮料瓶、化工容器、机械轴件等广泛存在，其圆周面（即侧面）的打标（如标识生产日期、条形码、品牌logo）是产品质量控制和追溯的关键环节。传统的打标方法往往依赖机械定位，但圆柱体形状易导致打标位置偏移、效率低下。视觉定位打标方法通过机器视觉技术实现高精度定位，能有效克服这些局限，提升生产自动化水平。本文将详细介绍圆柱体产品圆周面视觉定位打标的原理、流程、优势及挑战，以期为工业应用提供参考。

背景

圆柱体产品在食品、医药、汽车等行业中应用广泛，其圆周面打标需求日益增长，例如饮料瓶的批号标识或金属管件的规格标记。传统方法多采用固定夹具或机械传感器进行定位，但圆柱体曲率易造成视觉畸变和定位误差，导致打标不准确或重复作业。随着机器视觉技术的发展，视觉定位打标方法应运而生，它通过非接触式图像采集和处理，实现对圆周面的快速、精准定位，从而优化打标质量。

视觉定位原理

视觉定位是该方法的核心，其基本原理是利用工业相机捕捉圆柱体产品的圆周面图像，通过图像处理算法提取特征点，实现三维空间的精确定位。具体流程包括以下步骤：

1. 图像采集：使用高分辨率CCD或CMOS相机，配合环形光源或背光光源，以减少阴影和反光干扰。相机通常安装在产线旁，以一定角度对准圆柱体圆周面，确保图像覆盖整个打标区域。对于旋转的圆柱体，可采用多相机同步采集或旋转编码器触发，以捕捉动态图像。

2. 图像预处理：采集的图像需进行灰度化、滤波和增强处理，以消除噪声和提高对比度。例如，中值滤波可减少随机噪声，而直方图均衡化能增强边缘特征。

3. 特征提取与定位：采用边缘检测算法（如Canny算子）或模板匹配技术，识别圆柱体圆周面的关键特征，如边缘轮廓或预设标记点。对于圆柱体曲率，需进行图像畸变校正，通过仿射变换或圆柱投影将二维图像映射到三维空间，计算出圆周面的精确位置和姿态（如旋转角度）。常用算法包括霍夫变换检测圆形轮廓，或基于深度学习的语义分割方法，提高复杂环境下的鲁棒性。

4. 坐标转换：将图像坐标转换为机械坐标系，通过标定过程确定相机内外参数，确保定位数据与打标设备（如机械臂或激光头）同步。最终输出三维坐标和角度信息，指导打标动作。

打标过程

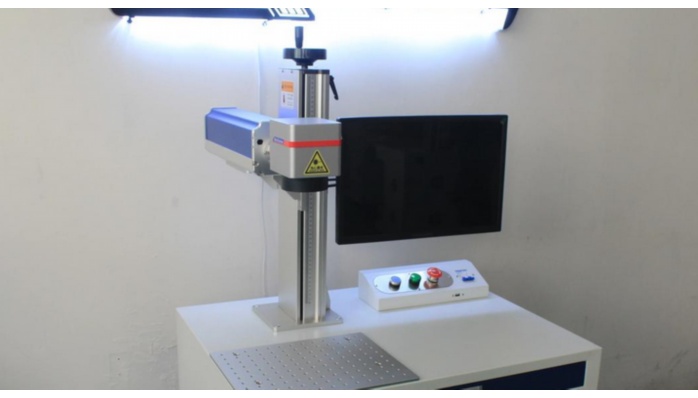

视觉定位完成后，打标过程无缝衔接。根据产品材质和需求，可选择激光打标、喷墨打标或机械雕刻等方式。以激光打标为例，其流程如下：

- 设备集成：打标系统与视觉定位模块通过PLC或工业以太网连接，实现数据实时传输。打标头根据视觉系统提供的坐标数据，调整焦距和角度，确保光束垂直入射圆周面。

- 打标执行：针对圆柱体曲率，打标软件需进行路径规划，将二维图形（如文字或二维码）映射到三维曲面，避免变形。例如，通过插补算法控制打标头沿圆周运动，同时调整激光功率和速度，保证标记清晰、均匀。

- 质量反馈：部分系统集成二次视觉检测，在打标后重新采集图像，验证标记质量，实现闭环控制。这有助于及时发现偏移或模糊问题，并自动调整参数。

优势与挑战

视觉定位打标方法具有显著优势：首先，非接触式定位减少机械磨损，延长设备寿命；其次，高精度（可达±0.1mm）提升打标一致性，适用于微细标识；此外，灵活性高，可适应不同直径的圆柱体产品，通过软件调整即可切换生产线。

然而，该方法也面临挑战：光照变化可能影响图像质量，需优化光源设计；圆柱体高速旋转时，运动模糊可能导致定位失败，需采用高速相机或预测算法；此外，初始投资较高，包括视觉系统和软件开发成本。解决这些挑战需结合多传感器融合和自适应算法。

应用实例

在饮料行业，某知名品牌采用视觉定位打标系统，对PET瓶圆周面进行激光打标，实现每秒10瓶的高速作业，标记位置误差小于0.2mm，大幅提升生产效率。在汽车制造业，圆柱形轴件打标中，视觉定位克服了热变形干扰，确保追溯码的永久性标识。

结论

圆柱体产品圆周面视觉定位打标方法融合了机器视觉和自动化技术，实现了高精度、高效率的工业打标。随着人工智能和5G技术的发展，未来该方法将更智能化和自适应，例如通过深度学习实现异常检测和自学习定位。企业应结合自身需求，优化系统集成，以推动智能制造升级。总之，视觉定位打标不仅是技术趋势，更是提升产品质量和竞争力的关键手段。
