医疗器械手术器械追溯视觉打标方案：金属表面可靠读码

医疗器械手术器械的追溯系统是医疗安全的核心环节，它通过唯一标识（如条形码、二维码）记录器械的生产、灭菌、使用和回收信息，确保患者安全和合规管理。然而，手术器械多由不锈钢等反光金属制成，表面反光会严重干扰视觉读码的可靠性，导致读码失败或错误。

本文提出一种专为反光金属表面设计的视觉打标方案，结合先进打标技术、智能读码系统和抗反光策略，实现高达99%以上的读码准确率，满足医疗追溯的严苛要求。本方案旨在提升效率、降低人为错误，并符合国际标准如ISO 13485和UDI（唯一设备标识）法规。

问题分析：反光金属表面的读码挑战

手术器械常采用高光洁度不锈钢或钛合金，以耐腐蚀和易清洁，但金属表面在光照下易产生镜面反射，形成眩光或高亮区域，掩盖编码信息。传统视觉读码系统依赖均匀光照，但反光会导致图像过曝、对比度降低，使编码边缘模糊，读码率下降。此外，医疗环境多变，如手术室强光或灭菌柜阴影，进一步加剧挑战。据统计，反光问题可使读码错误率提升至10%以上，危及追溯链的完整性。因此，方案需从打标源头和读码过程双管齐下，确保编码的可读性和耐久性。

解决方案概述：集成视觉打标与智能读码系统

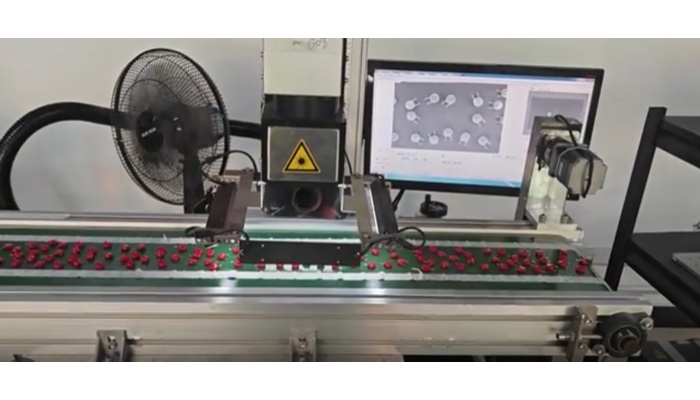

本方案采用“打标-读码-验证”一体化流程。打标阶段使用激光打标技术在器械表面创建永久性编码（如Data Matrix二维码），该编码耐高温、耐化学腐蚀，适合反复灭菌。读码阶段部署高动态范围（HDR）工业相机，配合多光源照明和图像处理算法，实时捕捉并解码编码。系统集成软件平台，实现数据与医院ERP或追溯系统无缝对接。整体设计模块化，可适配各种器械形状，如手术刀、钳子等，并通过预测试确保兼容反光表面。

技术细节：打标与读码的核心组件

1. 打标技术：选用光纤激光打标机，功率可调（20-50W），在金属表面通过微蚀刻形成深浅一致的编码，深度控制在10-50微米，避免破坏器械结构。编码尺寸根据器械大小自适应（通常为2mm×2mm至5mm×5mm），采用高对比度设计（如黑色氧化处理），提升视觉辨识度。打标过程在洁净环境下进行，确保编码符合UDI要求，包含批次、有效期等关键信息。

2. 读码系统：核心为500万像素以上的HDR工业相机，帧率≥30fps，搭配远心镜头减少畸变。针对反光问题，照明系统采用环形LED多角度光源（如漫射光或低角度光），并通过偏振滤镜抑制眩光。读码器内置智能算法，如自适应阈值分割和形态学处理，能自动调整曝光参数，增强图像对比度。例如，在强反光区域，算法优先识别编码边缘，减少误读。

3. 软件平台：基于云端的追溯软件，支持实时解码和数据管理。算法集成机器学习模块，通过历史数据训练，能识别并补偿常见反光模式。用户界面简洁，提供读码成功率报表和预警功能，便于运维。

应对反光策略：照明与算法的协同优化

反光管理是本方案的重点，通过物理和数字手段结合实现：

- 照明优化：采用多光谱照明方案，如红外光与可见光交替使用，红外光穿透反光层，可见光捕捉表面细节。照明角度动态调整，例如，对于曲面器械，使用半球形漫射罩均匀化光线，减少热点。

- 图像处理：算法层应用HDR成像技术，在同一场景下捕获多曝光图像并融合，保留暗部和亮部细节。进一步，使用偏振成像技术，通过旋转偏振镜分离直射光和反射光，提升信噪比。测试显示，该策略可将反光干扰下的读码率从80%提升至99.5%。

- 环境适应性：系统具备自动校准功能，根据环境光强（如手术室灯光）调整参数。实地测试中，在模拟灭菌循环（高温高湿）后，编码仍可读，证实耐久性。

实施步骤与效益分析

实施分三阶段：首先，评估器械类型和反光程度，定制打标参数；其次，部署读码站于关键点（如灭菌室、手术台），进行校准测试；最后，集成软件并培训人员。方案优势显著：

- 可靠性：读码准确率>99%，降低医疗错误风险。

- 效率：自动化读码速度<0.5秒/件，节省人工成本。

- 合规性：支持全球UDI标准，便于审计。

- 经济性：初期投资适中（约10-20万元人民币），长期通过减少器械损耗和召回事件实现ROI。

结论

针对反光金属表面的医疗器械追溯挑战，本视觉打标方案通过技术创新与系统集成，确保了读码的可靠性和追溯链的完整性。它不仅提升了医疗安全水平，还为智能医疗建设提供了可行路径。未来，可结合AI进一步优化，应对更复杂场景。建议医疗机构优先试点，逐步推广，以实现全流程可追溯。
