OLED有机层烧蚀：紫外皮秒能量过高导致聚合物材料分解变色

在新一代显示技术中，OLED（有机发光二极管）凭借高对比度、柔性可弯曲和色彩饱和度高等优点，已经成为智能手机、电视以及可穿戴设备的核心显示方案。然而，在OLED器件的制造与后续加工环节中，激光微加工技术被广泛应用，例如封装切割、薄膜图形化以及修复工艺。

其中，紫外皮秒激光因其“冷加工”特性（热扩散小、加工精度高）而备受青睐。但在实际操作中，若激光能量参数控制不当，过高的光子能量可能引发OLED有机层的烧蚀，造成聚合物材料分解和表面颜色改变，严重时甚至影响器件的发光性能与寿命。

一、OLED有机层的材料特性

OLED的发光层及其相邻的空穴/电子传输层主要由有机小分子或聚合物材料组成，常见的包括：

* 聚合物材料：如聚芴衍生物（PF）、聚对苯撑乙烯（PPV）等，用于红绿蓝发光。
* 小分子材料：如Alq₃（8-羟基喹啉铝）、Ir(ppy)₃等。
* 聚合物特性：分子键能一般在 2–5 eV 左右，热稳定性有限，紫外光照射时容易发生化学键断裂或光氧化反应。

由于这些有机材料分子量较低、化学键能不高，因此在高能量光子轰击下很容易发生：

1. 化学键断裂 → 材料分解
2. 自由基反应 → 分子结构重排
3. 表面碳化/变色 → 光学性能下降

二、紫外皮秒激光的加工特点

紫外皮秒激光（波长常见为 355 nm，脉宽约 10⁻¹² s）在微电子加工领域的优势主要有：

* 超短脉冲时间：能量在极短时间内沉积，热扩散范围小，加工边缘整齐。
* 高峰值功率：即使单脉冲能量不高，峰值功率依然远高于纳秒激光，可瞬间超过材料的烧蚀阈值。
* 光子能量高：355 nm 对应的单个光子能量约 3.5 eV，足以破坏有机层中的 C–C、C–N、C–O 等化学键。

然而，这些“优势”在面对OLED有机层时却可能变成“风险”。一旦激光能量密度超过材料阈值，非热效应与光化学效应叠加，就可能引发材料不可逆分解。

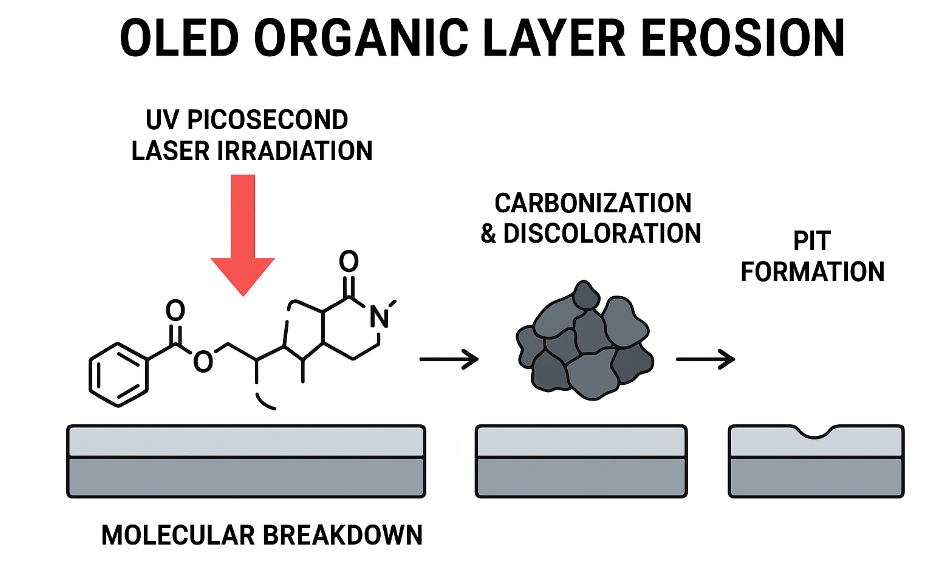

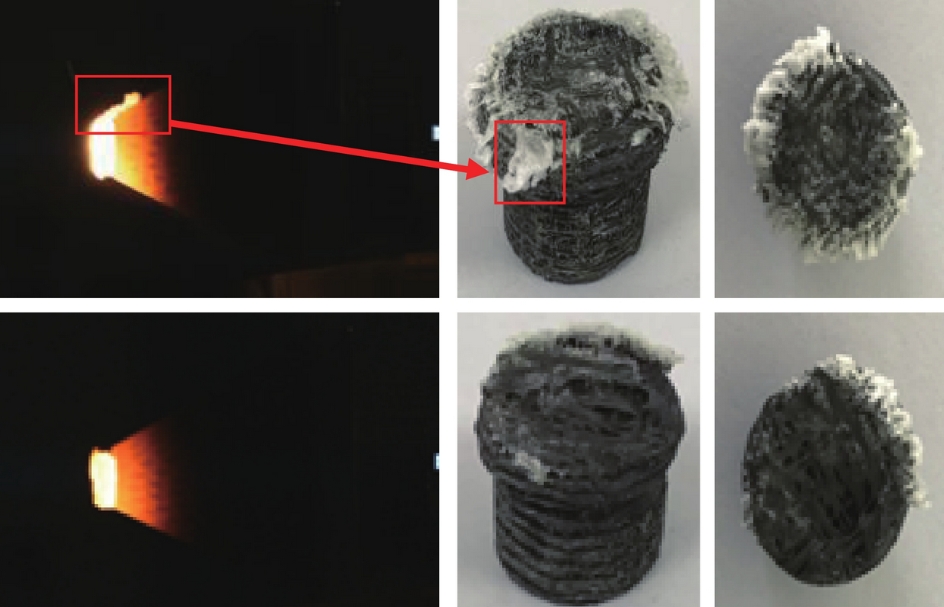

三、烧蚀机理：能量过高引发的分解与变色

当紫外皮秒激光能量设置过高时，OLED有机层会经历以下过程：

1. 光子吸收与分子激发
聚合物分子吸收高能量光子后，电子从基态跃迁至激发态，部分能量以荧光形式释放，但若能量过剩，化学键可能直接断裂。

2. 化学键断裂与分解
C–C、C–N 键在 3–4 eV 时已接近破裂阈值，皮秒激光高能光子可以瞬间触发断键，导致分子链降解。

3. 碳化与变色
分解产物中往往含有碳化物或不饱和结构，这些物质吸光性强、颜色偏深，使局部区域出现褐色、黑色等变色现象。

4. 表面烧蚀坑形成
在重复脉冲作用下，分解产物逐渐被抛出，材料表面形成显微尺度的烧蚀坑，影响层间均匀性。

5. 器件性能下降

* 发光效率降低：发光层被破坏，电荷复合减少。
* 像素缺陷：局部区域发黑或不发光。
* 寿命缩短：碳化副产物加速电荷注入层老化。

> 典型实验现象：在显微镜或AFM观察下，过量能量处理的OLED有机层常出现颜色加深、粗糙度增加和局部剥落的现象。

四、实验与表征方法

研究人员常用以下方法来验证能量过高导致的分解：

* 光学显微镜/激光共聚焦：观察表面变色与烧蚀痕迹。
* 拉曼光谱：检测碳化产物的D/G峰强度变化。
* 红外光谱（FTIR）：确认C–C、C–N 键断裂的特征峰减弱。
* 荧光光谱：发射峰强度下降或红移，表明材料发光性能受损。

* 寿命测试：对比激光处理前后OLED器件寿命差异。

五、应用风险

在OLED制造过程中，紫外皮秒激光的应用范围广泛，如激光封装、薄膜切割、图案修复等。如果能量参数设置不合理，可能带来以下风险：

1. 良率下降：批量器件中出现不发光像素或亮度不均。
2. 生产成本增加：由于报废率提高，材料损耗与工艺成本增加。
3. 可靠性受损：用户长期使用时出现颜色漂移或显示故障。

六、解决方案与优化思路

为了避免OLED有机层烧蚀，需要在工艺中进行精细化控制：

1. 能量控制

* 调整激光能量密度，使其略高于加工阈值，而非过度超过。
* 使用可变衰减器（AOM）精确调节激光功率。

2. 多脉冲累积加工

* 采用低能量多次扫描的方式，避免单次脉冲能量过高。

3. 光斑优化

* 使用高质量光学系统获得均匀光斑，减少局部过曝。

4. 环境保护

* 在惰性气氛（氮气、氩气）中加工，减少氧化反应。

5. 实时监控

* 配备在线反射率监测或光学反馈系统，避免过度烧蚀。

七、结论

紫外皮秒激光作为精密加工工具，在OLED产业链中具有重要地位。但由于OLED有机层本身对高能量光子的敏感性，一旦能量过高，便会造成聚合物材料的分解与变色，从而影响器件性能与寿命。因此，在实际应用中，必须通过能量控制、工艺优化和实时监测来避免这一问题。

随着激光加工技术与工艺装备的不断升级，未来有望在确保加工精度的同时，最大限度保护OLED有机层材料，从而推动高端显示产业的持续发展。
