微流控芯片制造为什么要使用激光焊接机

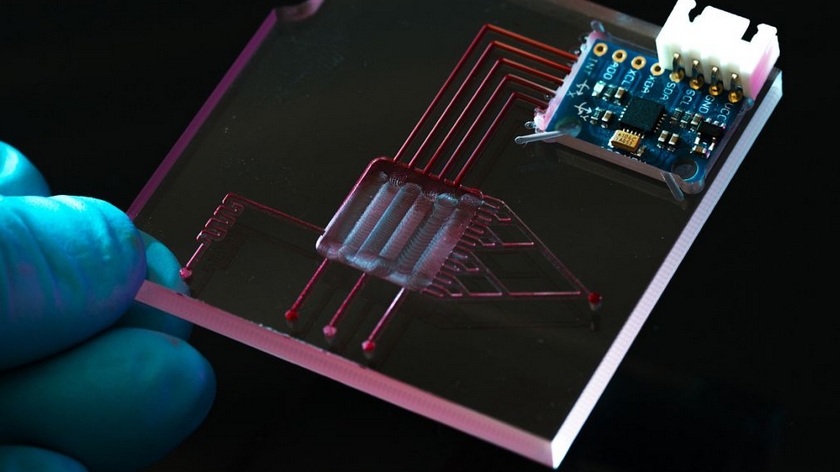

在生命科学、医疗检测、环境监测以及新材料研究中，微流控芯片（Microfluidic Chip） 已成为不可或缺的核心器件。它能够在极小的尺度内实现液体的输运、混合、分离和检测，被誉为“实验室芯片”。而在芯片的制造过程中，如何实现不同材料、不同功能层之间的可靠结合，一直是行业的关键难题。近年来，激光焊接机因其独特优势，逐渐成为微流控芯片封装和制造的首选工艺。

一、微流控芯片对焊接工艺的特殊要求

微流控芯片结构通常由透明的聚合物（如PMMA、PC、COC）、硅片、玻璃或复合材料层层堆叠而成。在实际应用中，它们需要承受液体压力、保持高气密性，并且内部流道要保持光滑通透。因此，焊接工艺必须满足以下要求：

1. 高精度与微细结构保持
芯片流道宽度可能仅有几十微米，任何焊接过程产生的熔融溢出或颗粒杂质，都可能堵塞微通道。

2. 气密性与无泄漏
微流控实验需要处理纳升级液体，焊接界面必须严丝合缝，防止液体渗漏或交叉污染。

3. 低热损伤
部分芯片内嵌有敏感传感器或生物试剂，过高的温度会破坏材料结构，甚至导致功能失效。

4. 透明度和光学性能
光学检测模块常通过芯片观察流体反应，焊接后不能出现明显的碳化、气泡或浑浊区域。

二、传统焊接方法的局限性

在激光焊接应用之前，微流控芯片制造通常使用以下几种方式：

1. 热压键合：通过高温和高压将两片材料熔融结合，但容易导致流道变形，且难以实现局部精细控制。
2. 粘合剂封装：操作简便，但粘合剂易产生挥发物或残留物，可能污染微流体通道。
3. 等离子体处理+键合：结合表面活化和热压，但设备昂贵且工艺复杂。

这些传统方式或多或少存在 污染、精度不足、工艺不可控 等问题，无法完全满足高端微流控芯片的大规模制造需求。

三、激光焊接机在微流控芯片制造中的优势

激光焊接机的应用正好解决了上述痛点，其主要优势如下：

1. 高精度与非接触加工

激光束直径可控制在几十微米范围，焊接位置精确可控，不会产生机械应力，特别适合微结构芯片的封装。

2. 局部加热，热影响小

激光能量高度集中，仅在焊缝区域产生熔融，周围区域几乎不受影响，避免了整体加热带来的流道变形和试剂失效。

3. 材料兼容性强

无论是聚合物（COC、PMMA）、硅片还是玻璃，激光焊接都能实现有效结合，且可结合透明材料与吸收层，实现异质材料的可靠键合。

4. 高气密性与洁净度

焊接界面无额外填充物，结合处致密光滑，不会引入粘合剂杂质，从而保证芯片内部液路清洁、无泄漏。

5. 自动化与批量化生产

激光焊接机可与自动化平台结合，快速实现批量加工，大大提高生产效率，降低人力成本。

传统焊接方式 vs 激光焊接机对比表：

对比维度	热压键合	粘合剂封装	等离子体处理	激光焊接机
加工精度	中等，容易导致流道变形	低，胶水扩散不可控	中等，需要高温高压	高，激光束直径可控在几十微米
热影响	高温影响整体材料	低，但溶剂可能挥发	高，需整体加热	低，局部加热，热影响区极小
气密性	较好，但存在微小缺陷	易泄漏，可靠性差	好，但受工艺稳定性影响	优异，结合致密，无泄漏
洁净度	无外来物，但有热变形	易产生残留或杂质	较好	极佳，无粘合剂污染
适用材料	主要限于热塑性聚合物	各类材料，但污染风险高	高分子材料	兼容聚合物、硅片、玻璃等
生产效率	中等，需要较长冷却时间	快，但批量一致性差	中等，工艺复杂	高，可自动化批量生产
成本	中低，工艺简单	低，但长期稳定性差	高，设备昂贵	中高，前期投入大，但长期成本低
