皮秒激光切割机是什么光源类型(激光切割机工艺参数表)

皮秒激光切割机采用的是超短脉冲固体激光器作为其核心光源，具体属于锁模激光技术范畴。这种激光器能够产生脉冲宽度在皮秒(10⁻¹²秒)级别的超短脉冲激光，是当前精密加工领域最先进的光源技术之一。

从激光介质分类来看，皮秒激光器主要采用以下几种固体激光介质：

1. 掺镱光纤激光器（Yb-doped fiber lasers）
2. 掺钕钒酸盐激光器（Nd:YVO₄）
3. 掺镱钇铝石榴石激光器（Yb:YAG）
4. 钛蓝宝石激光器（Ti:Sapphire）

工业级皮秒切割机最常见的是掺镱光纤激光器和Nd:YVO₄激光器，它们具有较高的转换效率和稳定的输出性能。

#一、皮秒激光的光源特性

皮秒激光光源具有几个显著区别于传统激光的特性：

1. 超短脉冲宽度：典型值为1-10皮秒，比纳秒激光短3个数量级
2. 高峰值功率：可达兆瓦级甚至吉瓦级
3. 高重复频率：通常为10kHz-10MHz可调
4. 窄光谱宽度：具有良好的单色性
5. 低热影响区：几乎不产生热扩散

这些特性使得皮秒激光在材料加工中能够实现"冷加工"效果，避免了传统激光加工中的熔融和热变形问题。

#二、皮秒激光光源的工作原理

皮秒激光光源的核心技术是被动锁模或主动锁模技术，通过以下机制实现：

1. 锁模振荡器：产生初始的皮秒脉冲序列
2. 啁啾脉冲放大系统（CPA）：将脉冲能量放大而不损坏光学元件
3. 再生放大器：进一步提高脉冲能量
4. 非线性频率转换：通过LBO、BBO等晶体实现谐波转换

典型的工业皮秒激光器工作流程为：种子源产生弱皮秒脉冲→脉冲展宽→能量放大→脉冲压缩→输出高能皮秒激光。

#三、皮秒激光光源的优势应用

基于其独特的光源特性，皮秒激光切割机在以下领域展现出显著优势：

1. 脆性材料加工：如蓝宝石、玻璃、陶瓷的精密切割
2. 薄膜材料加工：OLED、太阳能电池的图案化
3. 高反材料加工：铜、铝等传统难加工金属
4. 医疗设备制造：支架、精密医疗器械的微加工
5. 电子行业：FPC、PCB的精细切割和钻孔

相比传统激光，皮秒激光加工具有无裂纹、无毛刺、边缘质量高等特点，加工精度可达微米级。

#四、皮秒激光光源的发展趋势

当前皮秒激光光源技术正朝着以下方向发展：

1. 更高功率：从几十瓦向数百瓦发展，提高加工效率
2. 更短脉冲：向飞秒领域延伸，实现更精细加工
3. 更高重复频率：MHz级重复频率提高加工速度
4. 更紧凑设计：光纤化、模块化设计降低系统体积
5. 智能化控制：实时脉冲调控适应不同材料加工需求

随着5G、新能源、显示技术等新兴产业的发展，皮秒激光光源技术将继续创新，为精密制造提供更强大的工具支持。

激光切割机工艺参数表

激光切割机的工艺参数直接影响加工质量和效率，以下是一份典型的激光切割机工艺参数参考表：

参数优化要点：

1. 金属切割通常需要高峰值功率和低重复频率

2. 非金属材料适合高重复频率和适中功率

3. 厚材料切割需降低速度、提高功率、增大气压

4. 精密微加工需缩小光斑直径、提高脉冲质量

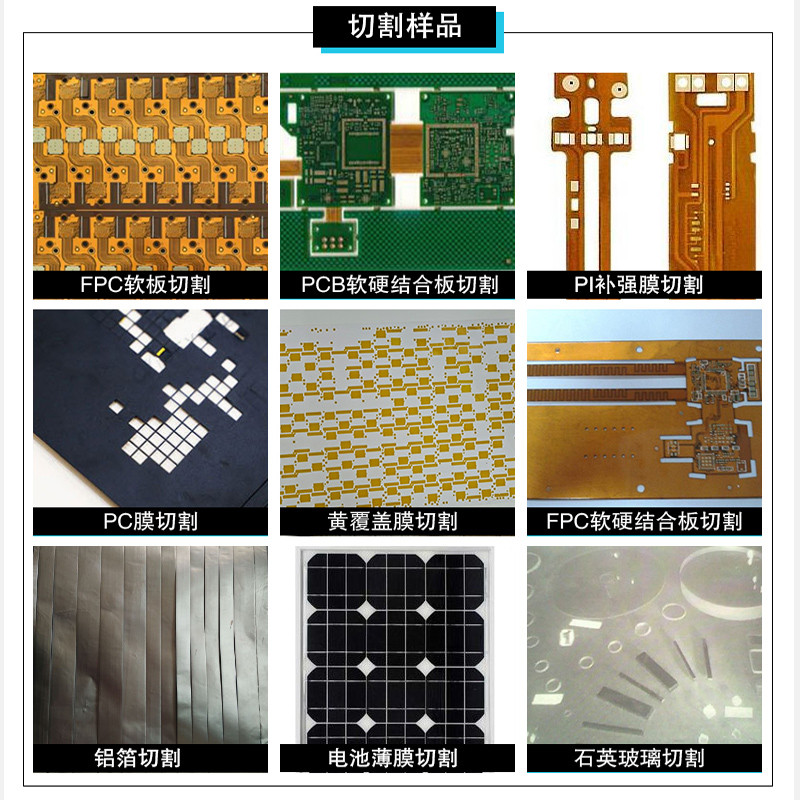

皮秒激光切割机能切割的材料

皮秒激光切割机凭借其超短脉冲特性，能够加工传统激光难以处理的多种材料，主要应用领域包括：

#一、金属材料

1. 高反射金属：铜、铝、金、银等传统难加工金属
2. 硬质合金：钨钢、高速钢等超硬材料
3. 精密合金：镍钛记忆合金、铂族金属等
4. 薄金属箔：厚度0.01-0.5mm的精密金属薄片

加工优势：无熔渣、无毛刺、边缘无氧化，特别适合电子元器件加工。

#二、脆性非金属材料

1. 透明材料：玻璃、蓝宝石、石英等
2. 陶瓷材料：氧化铝、氮化硅、压电陶瓷等
3. 晶体材料：硅晶圆、碳化硅、GaN等半导体材料
4. 硬质材料：金刚石薄膜、立方氮化硼等超硬材料

加工优势：无裂纹、无崩边，可实现高精度轮廓切割。

#三、高分子及复合材料

1. 柔性电路材料：PI膜、PET膜等电子基材
2. 医用材料：聚合物支架、可降解材料等
3. 复合材料：碳纤维增强塑料(CFRP)、玻璃纤维等
4. 敏感材料：含能材料、易爆材料等特殊材料

加工优势：无热损伤、无碳化，保持材料原有特性。

#四、特殊功能材料

1. 光电材料：OLED、太阳能电池薄膜等
2. 生物材料：人造骨骼、医用植入体等
3. 纳米材料：石墨烯薄膜、碳纳米管阵列等
4. 多层复合材料：电子封装材料、航天隔热材料等

皮秒激光的"冷加工"特性使其成为这些高附加值材料加工的理想选择，在微电子、医疗器械、新能源等领域具有不可替代的作用。随着材料科学的发展，皮秒激光可加工的材料范围还在持续扩大。
