划片机切割水质的要求(划片机用水标准)

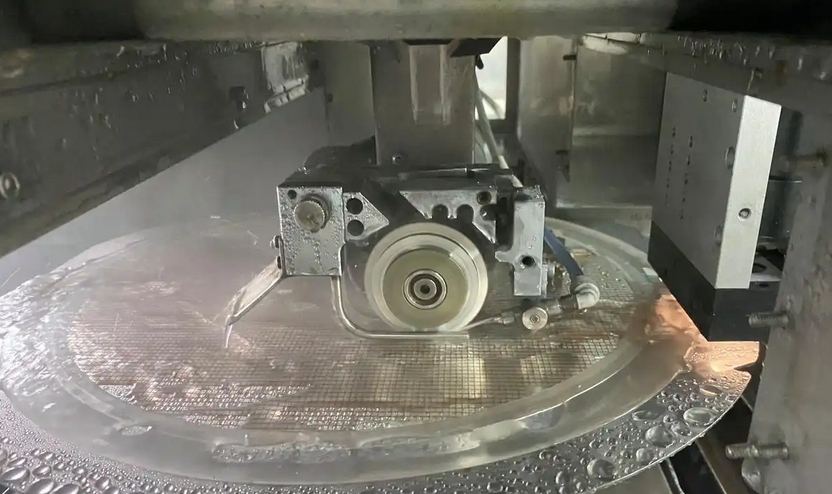

划片机作为半导体晶圆、光学玻璃等精密材料切割的核心设备，其切割过程中冷却水的质量直接影响加工精度、设备寿命及产品良率。水质控制是划片工艺中不可忽视的关键环节，以下是划片机对切割水质的主要技术要求：

一、颗粒物控制

切割用水的颗粒物含量需严格限制至1μm以下，浓度低于100个/mL。超纯水系统需配置多级过滤装置（包括PP棉、活性炭、反渗透膜及终端0.1μm精密过滤器），避免微小颗粒划伤晶圆表面或堵塞切割刀片冷却孔道。尤其需防范金属微粒污染，可能引发电路微短路风险。

二、离子纯度要求

划片机切割水质的要求？电阻率应达到18.2MΩ·cm（25℃）的超纯水标准，金属离子（Na+、K+、Ca²+、Fe³+等）总浓度需<1ppb。高纯度要求源于离子污染物可能造成晶圆表面氧化、电路腐蚀及静电吸附等问题。建议采用EDI（电去离子）与混床联合工艺，并设置在线电导率实时监测装置。

三、微生物管控

细菌总数应≤1CFU/mL，需配置UV杀菌器与0.22μm除菌滤膜。微生物代谢产生的有机酸及生物膜会腐蚀设备管路，其残留物在高温工艺段可能碳化形成颗粒污染物。建议每周进行微生物检测，并建立管路冲洗消毒制度。

四、TOC控制

总有机碳（TOC）含量需<5ppb。有机物污染会导致晶圆表面亲水性改变，影响光刻胶附着，同时高温下分解产生气体影响切割稳定性。推荐使用双波长（185nm+254nm）紫外氧化技术，配合膜脱气装置降低溶解氧含量。

五、温度与流量稳定性

划片机用水标准？水温应控制在23±0.5℃，流量波动不超过±5%。温度变化会引起材料热胀冷缩，导致切割线宽偏差；流量不稳可能造成冷却不均引发刀片崩刃。建议配置恒温循环系统与变频增压泵，保证供液压力稳定在0.3-0.5MPa范围。

六、特殊工艺要求

划片机使用的水是什么水？对于化合物半导体（如GaAs）切割，需额外控制氯离子<0.1ppb；蓝宝石切割建议添加适量表面活性剂（浓度0.01%-0.05%）提升润湿性。新装机时应进行72小时持续水质监测，确保系统达到稳定运行状态。

划片机实际应用中需结合具体材料特性制定水质标准，建议每月进行第三方水质全分析，建立历史数据趋势图。通过严格的水质管控，可将刀片寿命延长30%以上，同时降低产品不良率至0.02%以下。
